SERVICEANLEITUNG TNC 415B/425
Blatt 44
Stand: 01.02.95

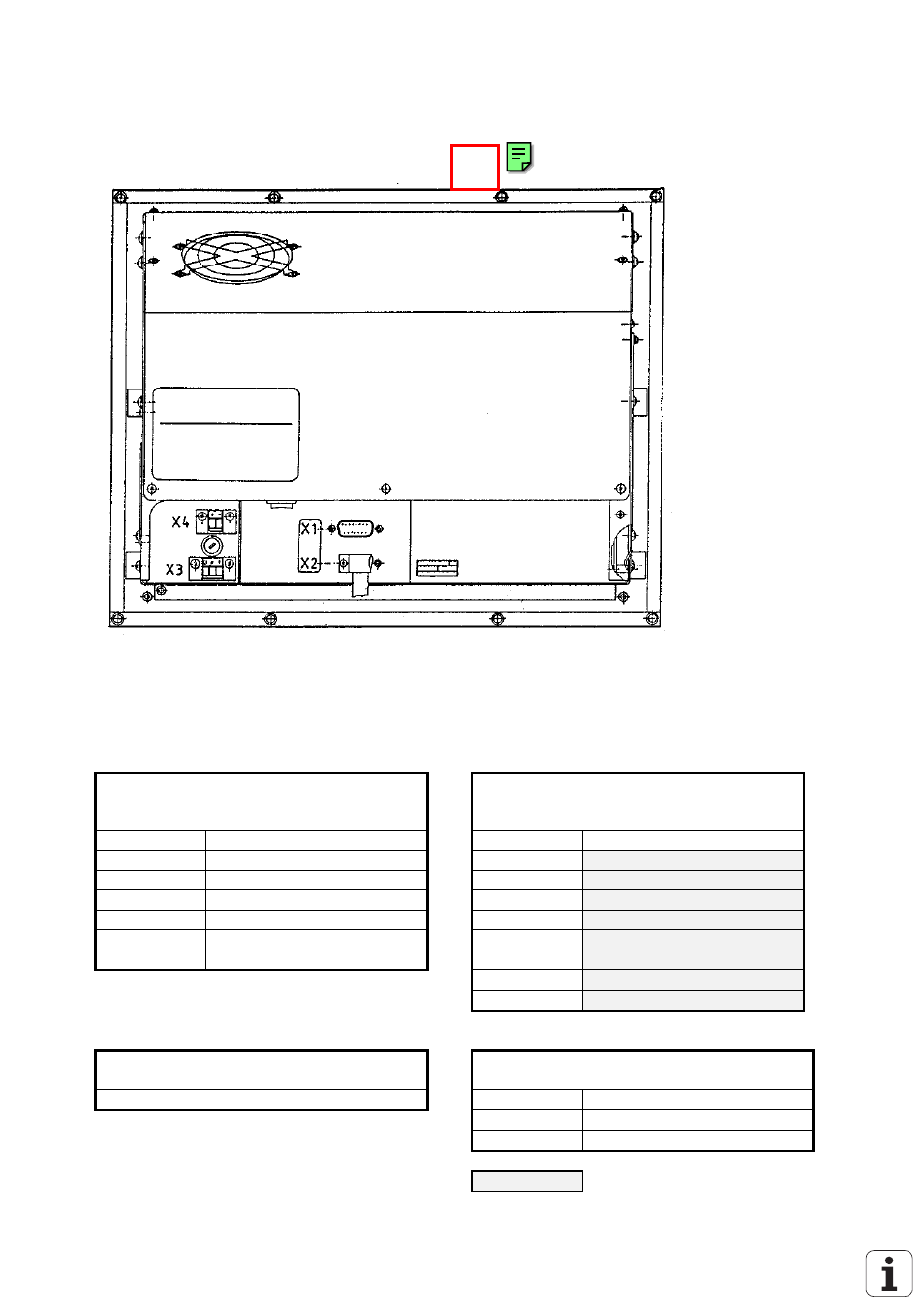

6.4.3. an der Bildschirmeinheit BC 110 B
6.4.4. Steckerbelegung an der Bildschirmeinheit BC 110 B
X1 Anschluß an die Logikeinheit
Flanschdose mit Stifteinsatz (15pol.) X2 Anschluß der Softkeys an die
Tastatur-Einheit
Flanschdose mit Stifteinsatz (9pol.)
Anschluß-Nr. Belegung Anschluß-Nr. Belegung
7 R-analog 1 SL0
9 V-sync. 2 SL1
10 H-sync. 3 SL2
11 0V 4 SL3
14 G-analog 6 RL15
15 B-analog 7 RL14
8 RL13
9 RL12
X3 Netzspannungs-Anschluß
Klemmstecker (3pol.) X4 Testausgang
Klemmstecker (2pol.)
Belegung laut Aufdruck Anschluß-Nr. Belegung
+ 6V
- 0V
= Tastenmatrix
