14. Elektronische Handräder
14.1 Handrad HR 130/330
HR 130 Id.Nr. 254 040 --
HR 130.001 Id.Nr. 249 371 --
HR 330
Id.Nr. 251 534 -- Kabeladapter für HR 330
Id.Nr. 249 889 --
14.1.1 Überprüfung des Handrads HR 130/330

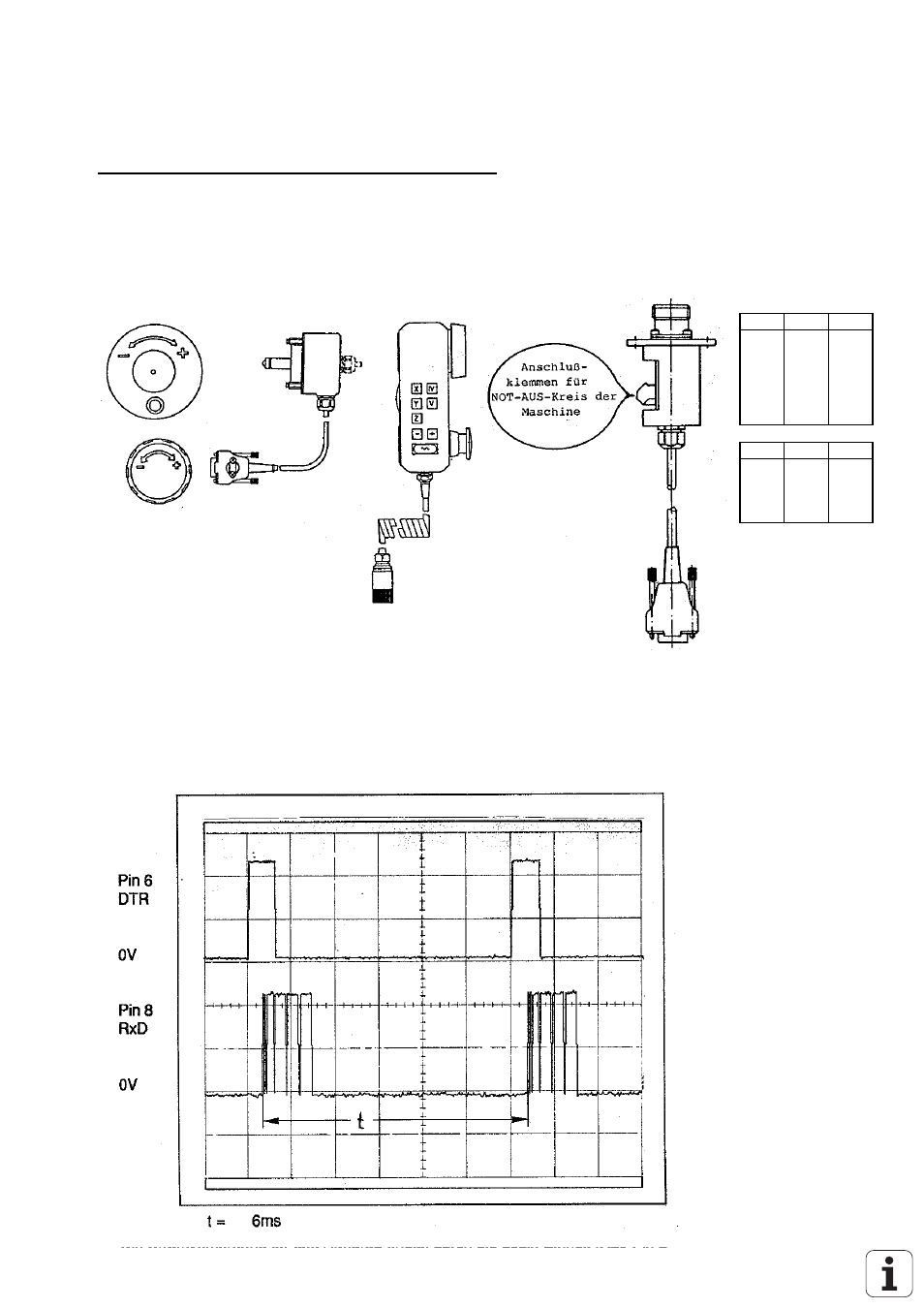

Das serielle Handrad HR 130 (ohne Zusatztasten) und HR 330 (mit Zusatztasten) kann mit einem Oszilloskop
überprüft werden. Folgende Signale können am Handrad-Eingang X23 der LE 415B/425 gemessen werden.
Sie müssen den nachfolgenden Diagrammen entsprechen:
Die Stromversorgung für das Handrad erfolgt durch die Logik-Einheit (X23 Pin 2 = 0V, Pin 4 = + 12V)
Pin Farbe Sig.
1
2
3
4
5
6 bl
bl
gn
ge
bn
ws
NOT-
AUS
RxD
DTR
+12V
0V
Pin Farbe Sig.
2
4
6
8 ws
bn
ge
gn
0V
+12V
DTR
RxD
