SERVICEANLEITUNG TNC 415B/425
Blatt 134
Stand: 10.01.94
19.3 Überprüfung der PLC-Ein- und Ausgänge
Zur Überprüfung der PLC-Ein- und Ausgänge an der LE (X41, X42, X46) eignet sich die Meßbox
(siehe Kap. 20). Der Spannungspegel der PLC-Eingänge bzw der Ausgangsstrom der PLC-Ausgänge an der
PL 400/405/410 kann direkt an der jeweiligen Klemme gemessen werden.
19.3.1 PLC-Eingänge

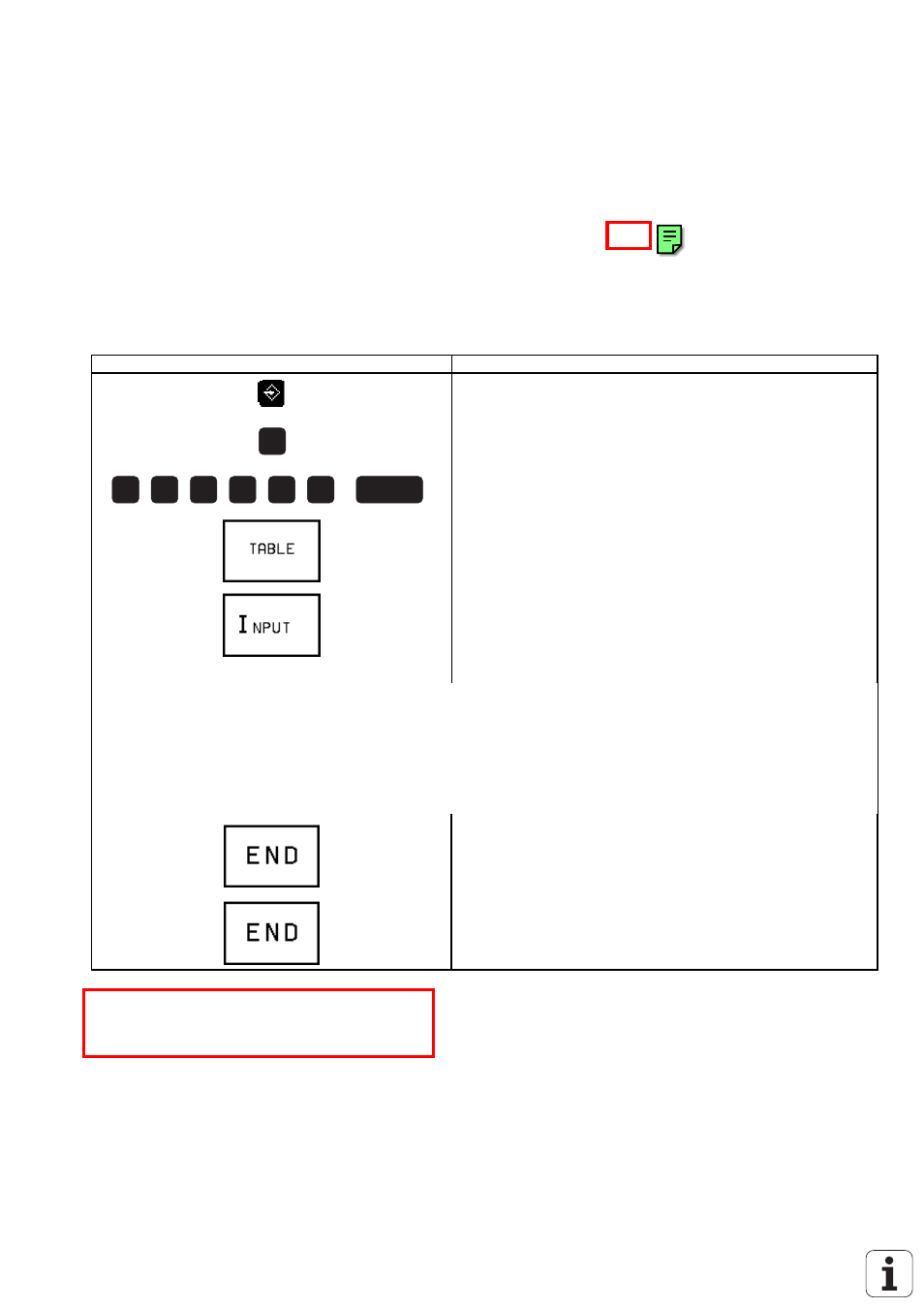

Eine Überprüfung der Eingänge kann wie folgt durchgeführt werden:
- Meßbox an der LE zwischenstecken (an den PL-Platinen direkt messen).
Taste betätigen
Funktion
MOD
8
0
7
6
6
7
ENT
TNC in Betriebsart PROGRAMM-EINSPEICHERN/EDITIEREN
TNC vorbereiten für Eingabe der Schlüsselzahl
Schlüsselzahl eingeben und quittieren
TABLE-Funktion aufrufen
Anzeige der Tabelle für die Eingänge
Am Bildschirm werden jetzt die logischen Zustände für die Eingänge angezeigt. Die am Bildschirm angezeigten
logischen Zustände müssen mit dem Spannungspegel des jeweiligen Einganges übereinstimmen (Spannungs-
pegel siehe Kap. 19.1). Sollte eine Differenz vorhanden sein und ist die Eingangsspannung in Ordnung, so ist
vermutlich die dazugehörige Eingangs-Platine an der PLC- und Graphik-Platine bzw. Leistungs-Platine
PL 400/405/410 defekt.
TABLE-Funktion verlassen
TNC in Betriebsart PROGRAMM EDITIEREN
*
Sicherheitshinweise beachten!
