SERVICEANLEITUNG TNC 415B/425
Blatt 53
Stand: 01.02.95

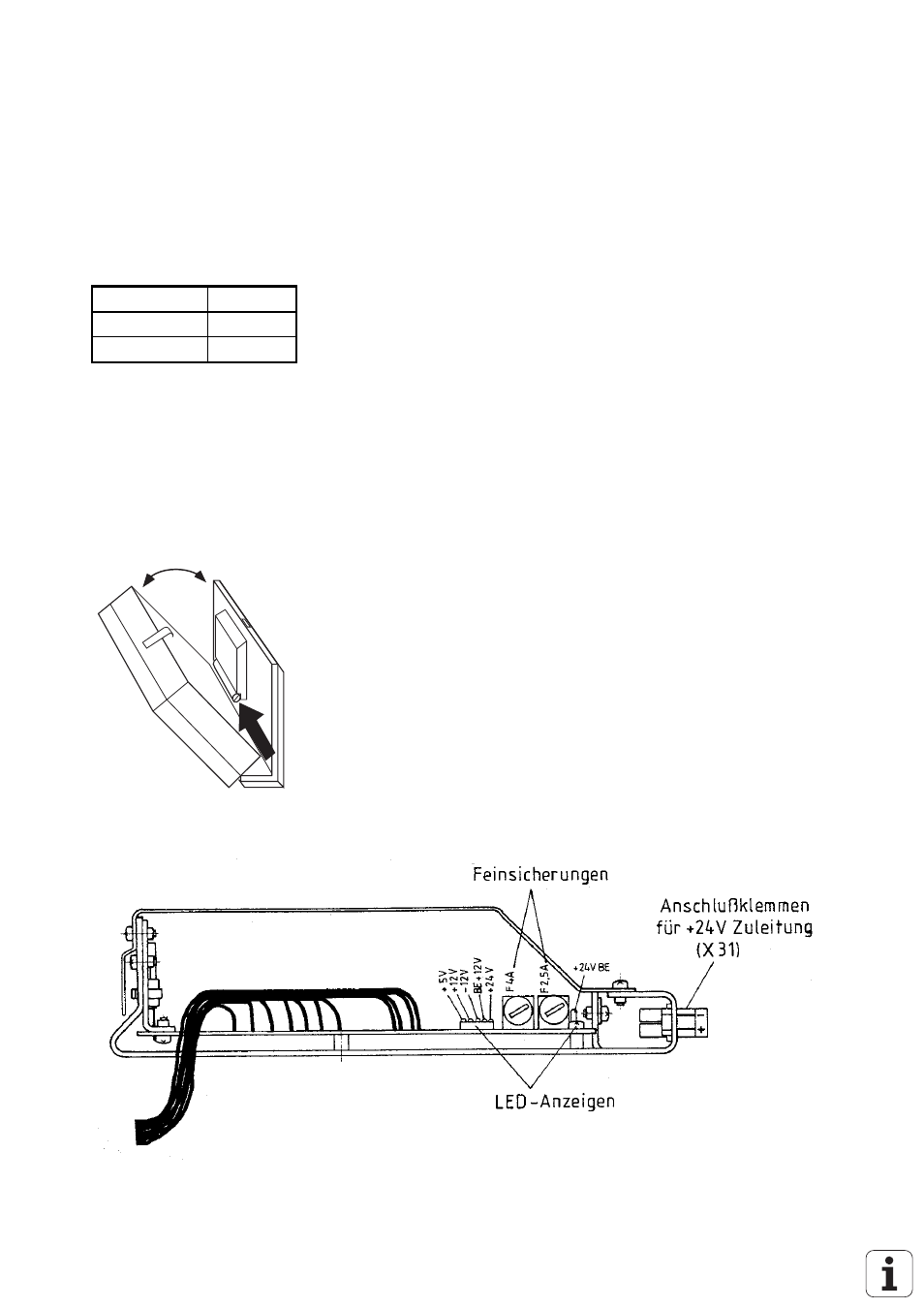

10.2 Stromversorgung für den NC-Teil
Die Zuleitung der Stromversorgung für den NC-Teil ist an den Klemmen von X31 angeschlossen.
X31 Stromversorgung NC-Teil
Anschluß-Nr. Belegung
1 + 24 V
2 0 V
Die verschiedenen Spannungen für die LE werden in der Baugruppe "STROMVERSORGUNG" aus der zuge-
führten Spannung (+ 24 V) umgewandelt (siehe Blockschaltbilder Kap. 10.2.1).
Eingangs- und Ausgangsspannungen werden durch LEDs angezeigt. Der Zustand der einzelnen Spannungen
kann durch die LEDs nur grob angezeigt werden. Um eine genaue Aussage über die einzelnen Spannungen
machen zu können, müssen diese gemessen werden und der Tabelle im Kap. 10.2.1 entsprechen.
