SERVICEANLEITUNG TNC 415B/425
Blatt 161
Stand: 10.01.94
21.5 Austausch der PLC- und GRAPHIK- Platine
21.5.1 Austauschhinweise in Kap. 21.1 beachten!
21.5.2 Ausbau der PLC- und GRAPHIK- Platine
a) Hauptschalter an der Maschine ausschalten
b) Steck- und Klemmverbindungen an der PLC- und GRAPHIK-Platine lösen

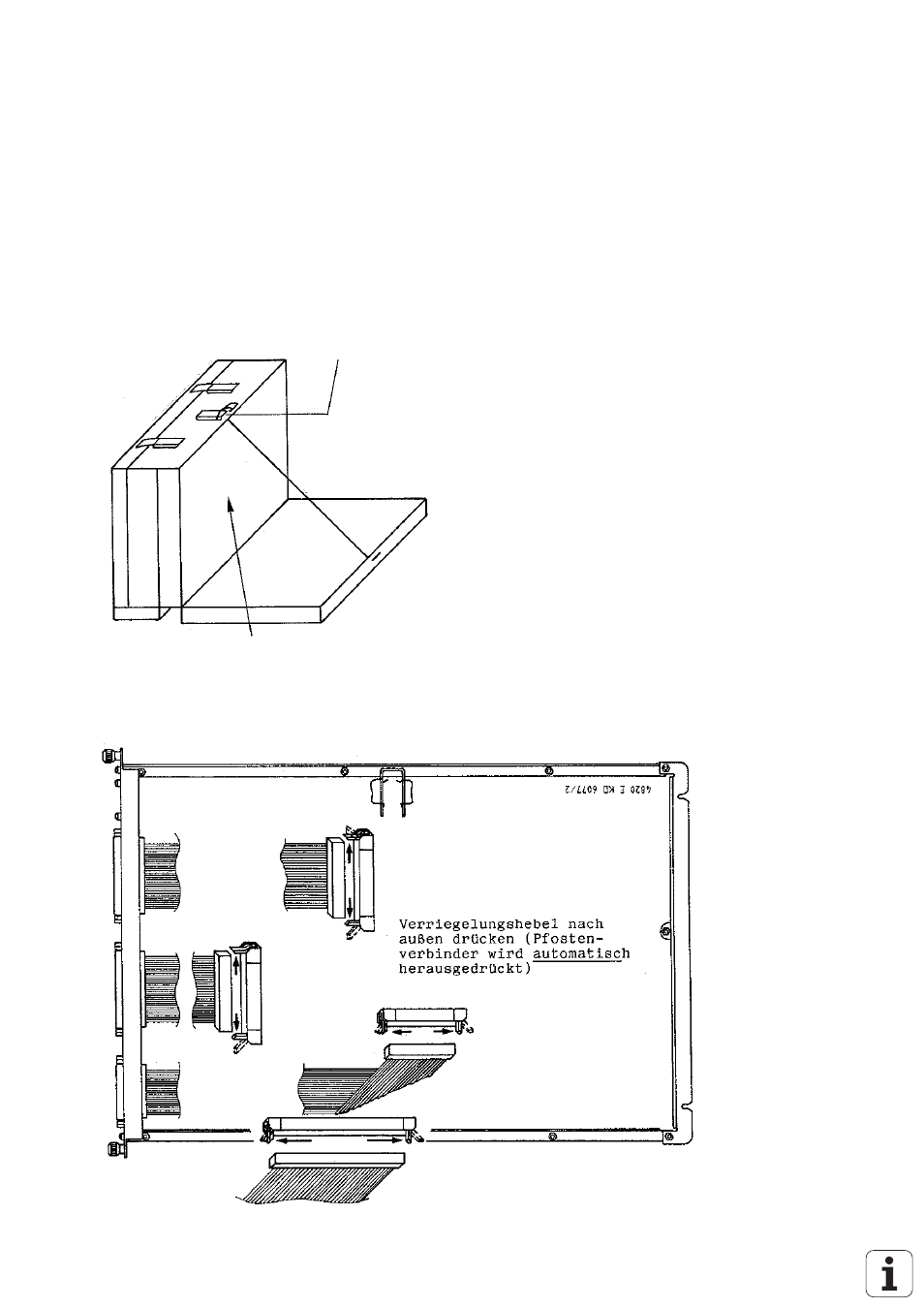

c) Klammer öffnen und LOGIKEINHEIT aufklappen
Klammer öffnen
PLC- und GRAPHIK-Platine
d) Interne Steckverbindung lösen
