SERVICEANLEITUNG TNC 415B/425
Blatt 82
Stand: 01.02.95

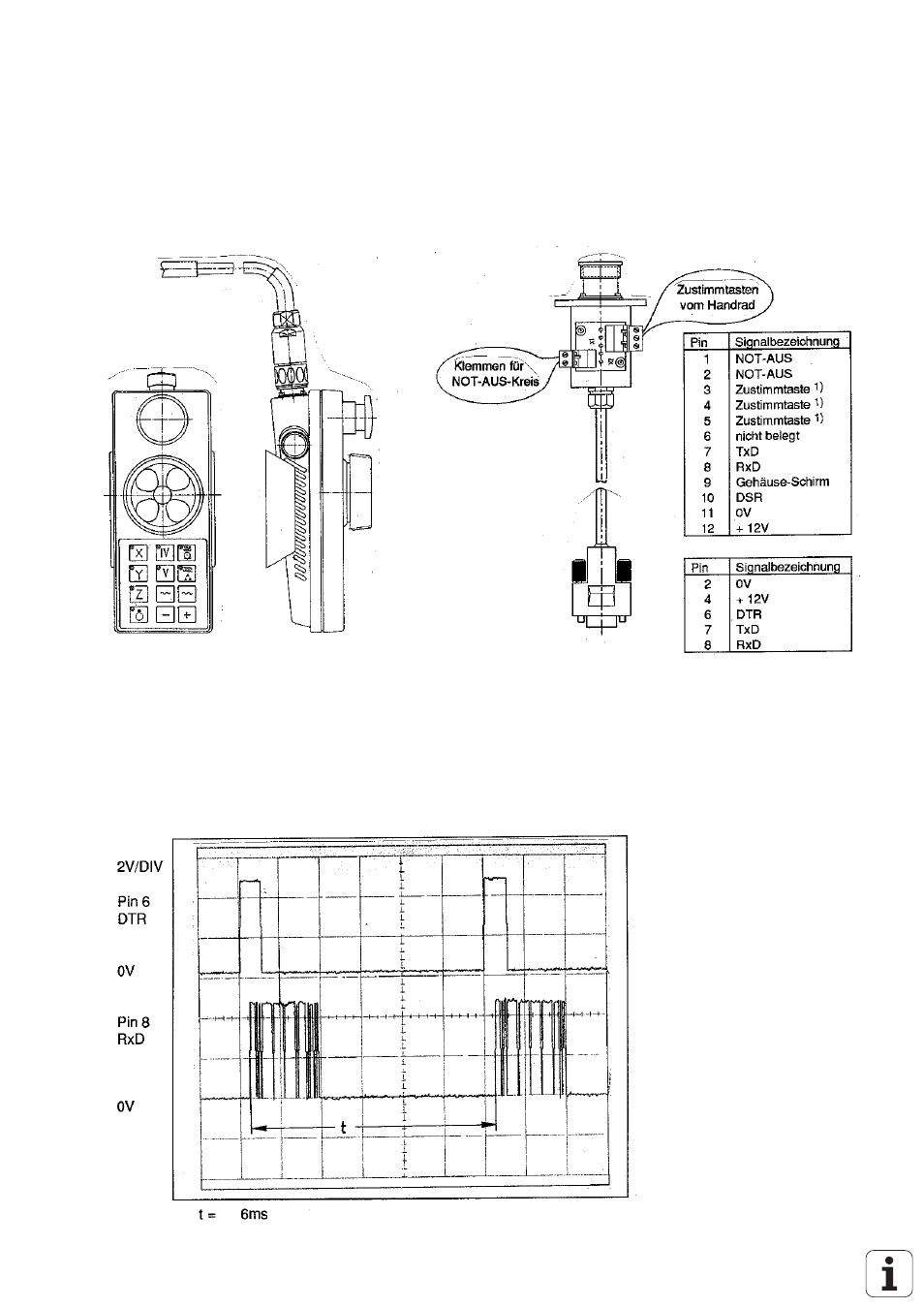

14.2 Handrad HR 332
HR 332 Id.Nr. 266 064 --
Kabel-VB Id.Nr. 272 292 --
Kabeladapter Id.Nr. 274 556 01
(12pol. auf 9pol.)
Tastenbelegung der Handradtasten abhängig von der Variante
1) Anzahl der Zustimmtasten bzw. interne Verdrahtung der Zustimmtasten abhängig von der
Variante des HR 332
14.2.1 Überprüfung des Handrads HR 332
Das serielle Handrad HR 332 kann mit einem Oszilloskop überprüft werden. Folgende Signale können am
Handrad-Eingang X23 an der LE 415B/425 gemessen werden. Sie müssen den nachfolgenden Diagrammen
entsprechen:
Die Stromversorgung für das Handrad erfolgt durch die Logik-Einheit (X23 Pin 2 = 0V, Pin 4 = + 12V)
