13.3 Elektrische Überprüfung eines Meßsystems
Um eine genaue Aussage über die elektrische Funktion eines Meßsystems machen zu können, muß dieses
mit einem Phasenwinkel Meßgerät (PWM), Oszilloskop, sowie mit einem Feinschlußtester durchgemessen
werden (siehe Betriebsanleitung Meßsystem-Diagnose-Set).
Ist kein Phasenwinkel-Meßgerät vorhanden, so kann mit einem Ohmmeter der elektrische Zustand vom Kabel,
der Lampe und der Fotoelemente eines Meßsystems überprüft werden. Dabei müssen folgende Messungen
am Meßsystemstecker durchgeführt werden:
Mögliche Messungen an einem Meßsystem mit Stromschnittstelle (7 - 16µA)
- Meßsystem-Steckergehäuse gegen Maschinengehäuse < 1
Ω
(Außenabschirmung)
- Meßsystem-Steckergehäuse gegen PIN 9 (Innenschirm - Außenschirm) R =
∞
- Meßsystem-Steckergehäuse gegen PIN 1 bis PIN 8 (Außenschirm - Signalleitungen ) R =
∞
- PIN 9 gegen PIN 1 bis PIN 8 (Innenschirm - Signalleitung) R =
∞
- Pin 1 gegen Pin 2 0°
- Pin 2 gegen Pin 1 0°
- Pin 5 gegen Pin 6 90°
- Pin 6 gegen Pin 5 90°
- Pin 7 gegen Pin 8 RI 1)
- Pin 8 gegen Pin 7 RI 1)
- Pin 3 gegen Pin 4 2)
(Ohmmeter umpolen)
(Ohmmeter umpolen)
(Ohmmeter umpolen)
(ca. 5 - 30
Ω
)
Die Meßwerte sollten an-
nähernd gleich sein
1) Bei Meßsystemen mit verstellbarer Referenzmarke werden je nach Art der Aktivierung andere Werte oder
kein Widerstand gemessen.
2) Eine Überprüfung des Meßsystems - Pin 3 gegen Pin 4 - kann nur bei Meßsystemen mit Lampe als
Beleuchtungseinheit durchgeführt werden.
Bei Meßsystemen mit Verstärkerstufe kann die Beleuchtungseinheit überhaupt nicht getestet werden.
Bei Meßsystemen mit Infrarot-Diode kann eine Diodenstrecke zwischen Pin 3 (+) und Pin 4 (-) gemessen
werden.

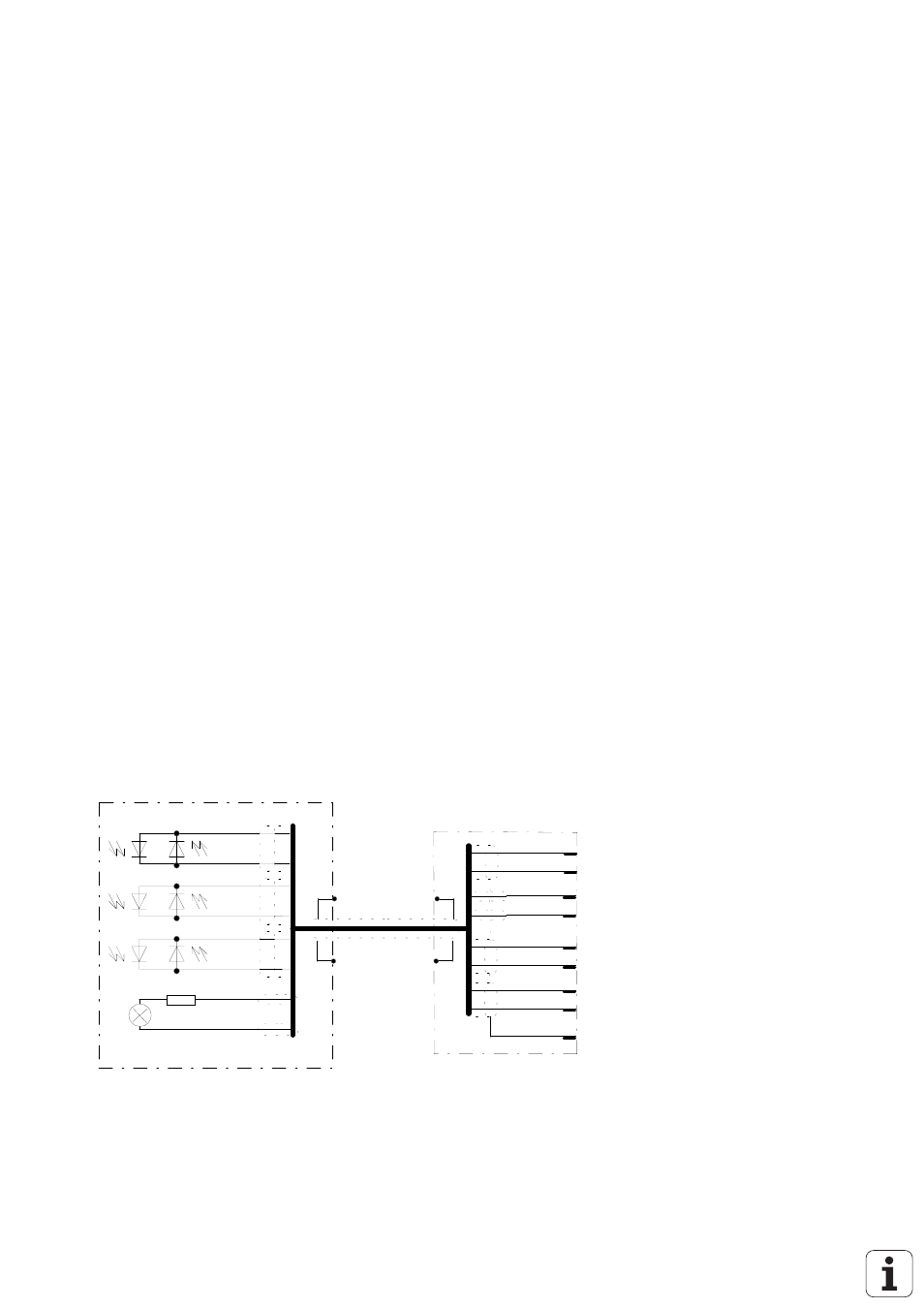

Prinzipschaltbild Meßsystem mit Sinussignal (7 - 16µA)
0°
90°
RI
R1
gn
ge
bl
rt
gr
rs
br
ws
Außenschirm
gn 1
ge 2
br 3
ws 4
bl 5
rt 6
gr 7
rs 8
ws/br 9
0° +
0° -
La +
La -
90° +
90° -
RI +
RI -
Innenschirm
Meßsysteme mit Rechtecksignalen können nur mit einem Phasenwinkel-Meßgerät (PWM) überprüft werden.
