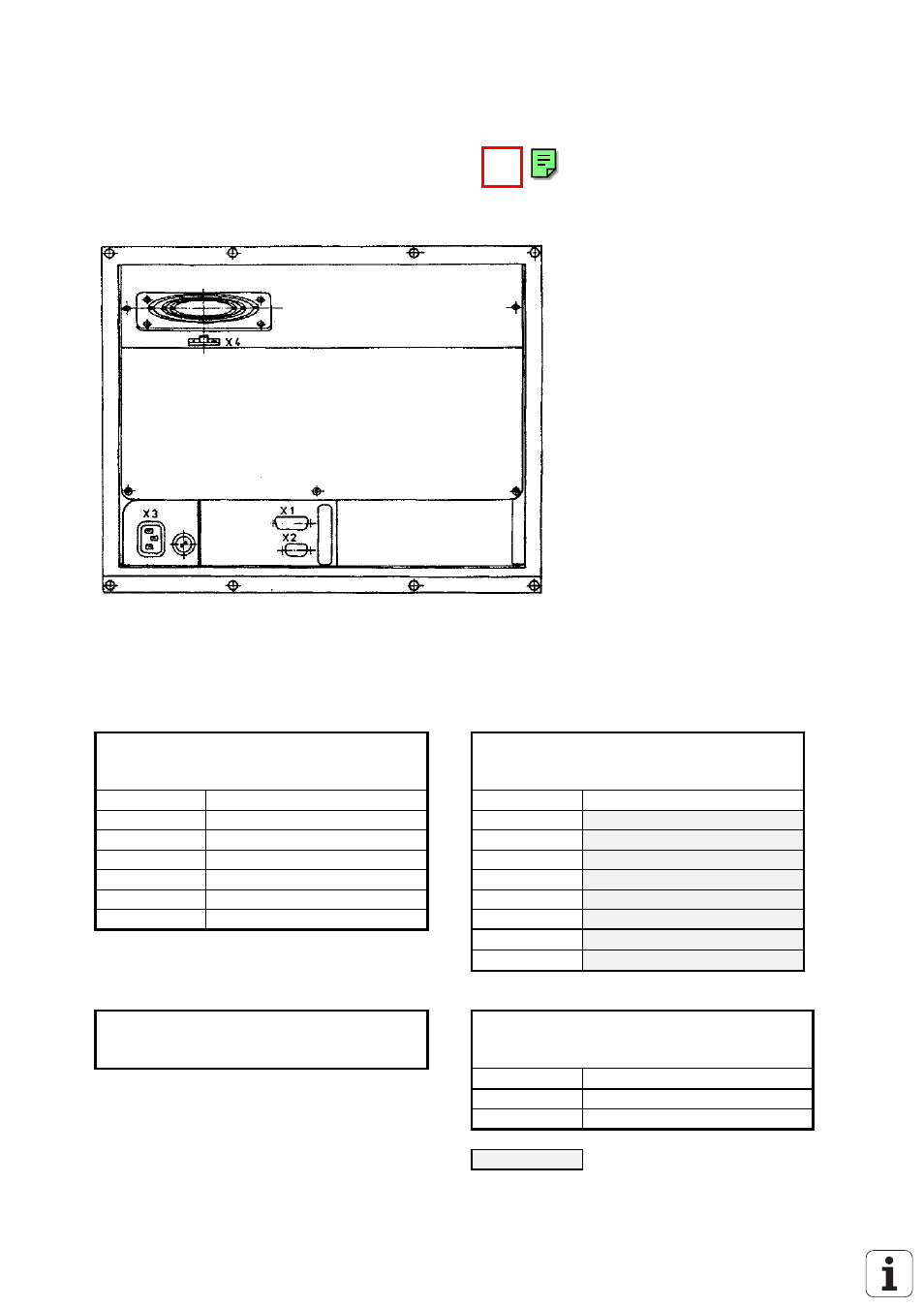

6.4 an den Bildschirmeinheiten
6.4.1 an der Bildschirmeinheit BC 110
6.4.2 Steckerbelegung an der Bildschirmeinheit BC 110
X1 Anschluß an die Logikeinheit
Flanschdose mit Stifteinsatz (15pol.) X2 Anschluß der Softkeys an die
Tastatur-Einheit
Flanschdose mit Stifteinsatz (9pol.)
Anschluß-Nr. Belegung Anschluß-Nr. Belegung
7 R-analog 1 SL0
9 V-sync. 2 SL1
10 H-sync. 3 SL2
11 0V 4 SL3
14 G-analog 6 RL15
15 B-analog 7 RL14
8 RL13
9 RL12
X3 Netzspannungs-Anschluß
Eurostecker X4 Gleichspannungs-Anschluß für
eingebauten Lüfter
Klemmstecker (2pol.)
Anschluß-Nr. Belegung
1 +24V
2 0V
= Tastenmatrix
