SERVICEANLEITUNG TNC 415B/425
Blatt 88
Stand: 10.01.94
16.1.1 Schnittstellenkonfiguration und Betriebsartenzuweisung
In den Betriebsarten PROGRAMM-EDITIEREN und PROGRAMM-TEST kann nach Betätigung der
Taste
MOD
und dem Softkey
das Set-Up-Menü für die Datenschnittstellen aufgerufen werden.

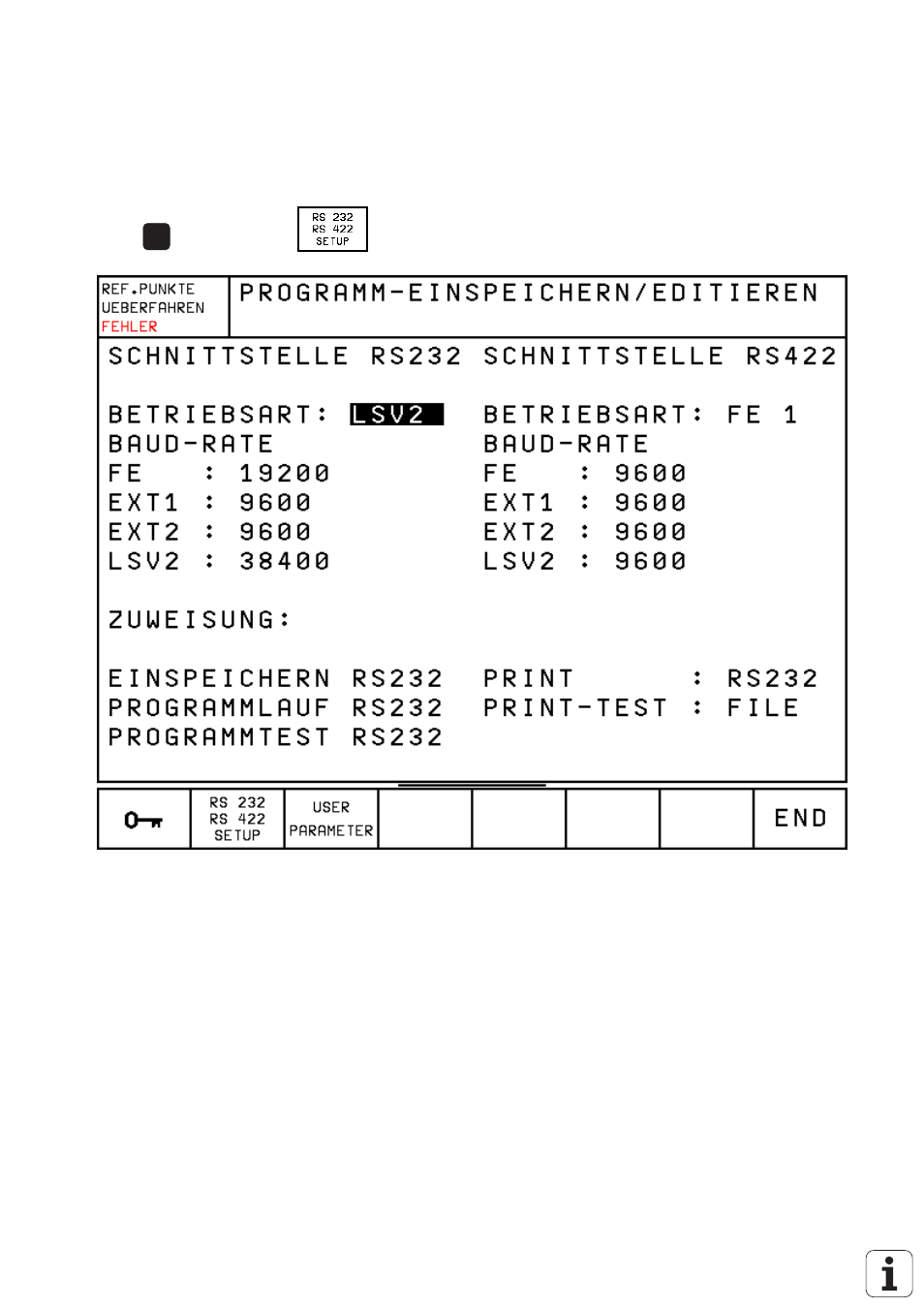

Auf der linken Bildschirmhälfte wird die Datenschnittstelle RS-232-C (V.24) und auf der rechten die Daten-
schnittstelle RS-422-C (V.11) konfiguriert. Im linken unteren Teil des Bildschirms können den Betriebsarten
PROGRAMM EINSPEICHERN, PROGRAMMLAUF und PROGRAMM-TEST entweder die RS 232 oder die
RS 422 Datenschnittstelle zugewiesen werden. (Wird die MOD-Funktion > RS 232/RS 422 SETUP < im PLC-
oder Maschinenparameter-Editor aufgerufen, so kann dem Editor entweder die RS 232- oder die
RS 422-Schnittstelle zugewiesen werden).
Im rechten unteren Teil wird über PRINT bzw. PRINT-TEST festgelegt, ob Ausgaben mit FN 15 und die beim
Digitalisieren erfaßten Positionen über eine der beiden Schnittstellen oder ob die Ausgabe in eine Datei im
Speicher der Steuerung erfolgen soll.
Dabei bedeutet:
- RS 232:
Daten werden über die Datenschnittstelle RS 232 ausgegeben.
- RS 422:
Daten werden über die Datenschnittstelle RS 422 ausgegeben.
- FILE:
Daten werden in der TNC abgelegt.
Hinweis:
Mit dem Maschinenparameter 5000 können einzelne Schnittstellen gesperrt werden.
