SERVICEANLEITUNG TNC 415B/425
Blatt 169
Stand: 01.08.94
21.8 Austausch der EPROMs
21.8.1 MOS-Schutz
Beim Austausch der EPROMs muß unbedingt eine MOS-Schutzvor-
richtung verwendet werden, da diese sonst durch statische Aufladungen
zerstört werden können.
Achten Sie beim Austausch der EPROMs auf deren Markierung (keine
Verdrehung um 180°), und daß dabei keine Beschädigungen an den
Bauteilen entstehen. Verwenden Sie ein geeignetes Werkzeug hierfür.
Nach dem Softwaretausch muß die LOGIKEINHEIT mit der neuen NC-
Softwarenummer gekennzeichnet werden (siehe Kap. 5.1 und 5.2).
z.B. IC-Zieh- und Einsetz-
werkzeug

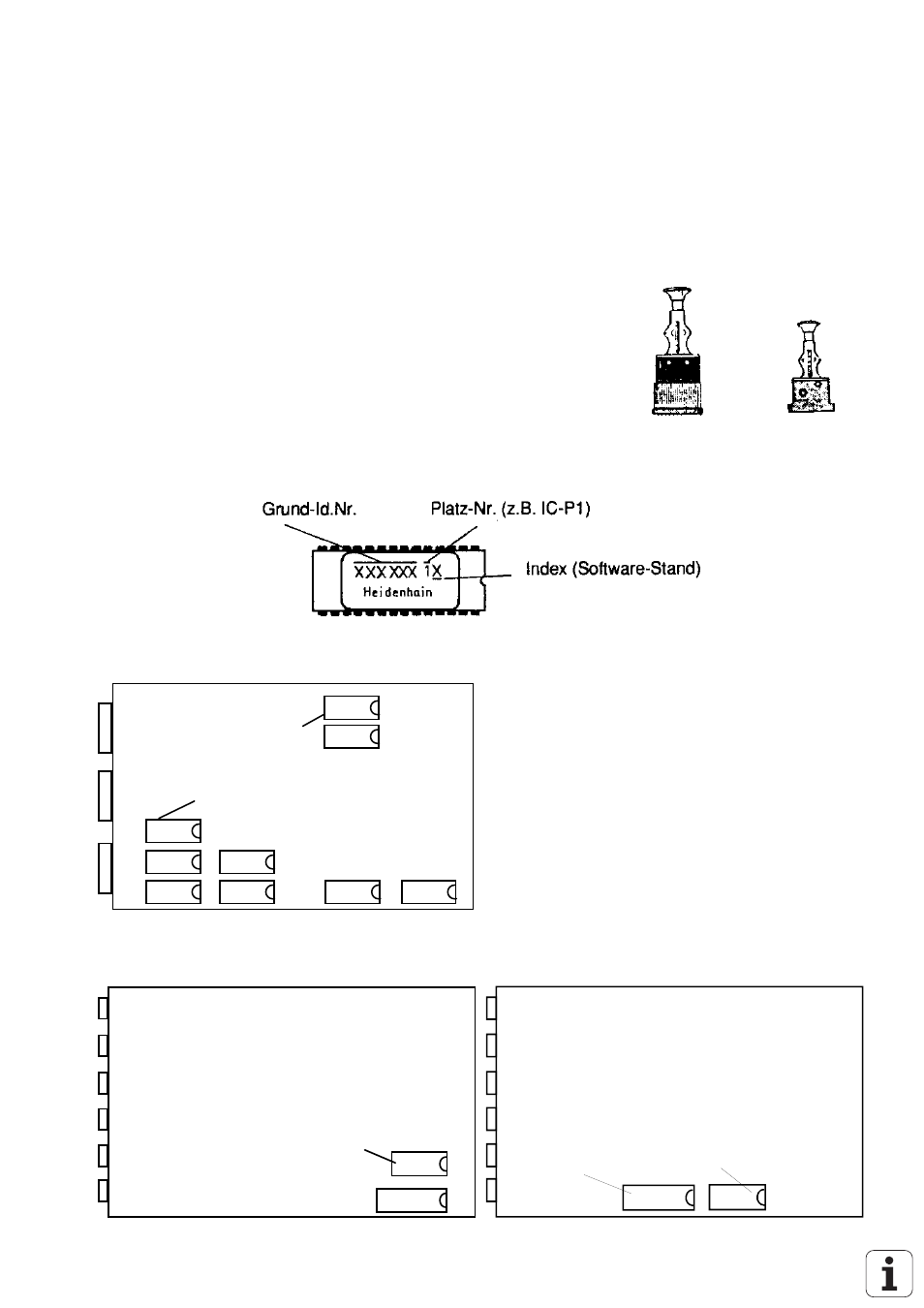

21.8.2 Bezeichnung der EPROMs
RECHNER-Platine Id.Nr. 268 553 01
IC-P10
IC-P3
IC-P1
IC-P4
IC-P2 IC-P6 IC-P5
IC-P7
IC-P8
PLC
RUN-IN
Anmerkung:
IC-P3 / IC-P4 werden bei dem zur Zeit
gültigen Softwarestand nicht bestückt
RUN-IN: Internes Prüfprogramm (muß
bei Softwaretausch nicht getauscht
werden)
REGELKREIS-Platine Id.Nr. 275 711 -- REGELKREIS-Platine Id.Nr. 268 927 --
Id.Nr. 275 705 --
IC-P9
Software-Freigabe-Modul
(Option)
IC-S
BOOT
Id.Nr. 265 401 --
IC-S
S o ftw a re -F reig a b e -M o d u l
(O p tio n ) BOOT
IC-P9
