SERVICEANLEITUNG TNC 415B/425
Blatt 168
Stand: 10.01.94
21.7.3 Austausch der Analogplatine PA 110
a) Austauschhinweise in Kap. 21.1 beachten!
b) Hauptschalter ausschalten.

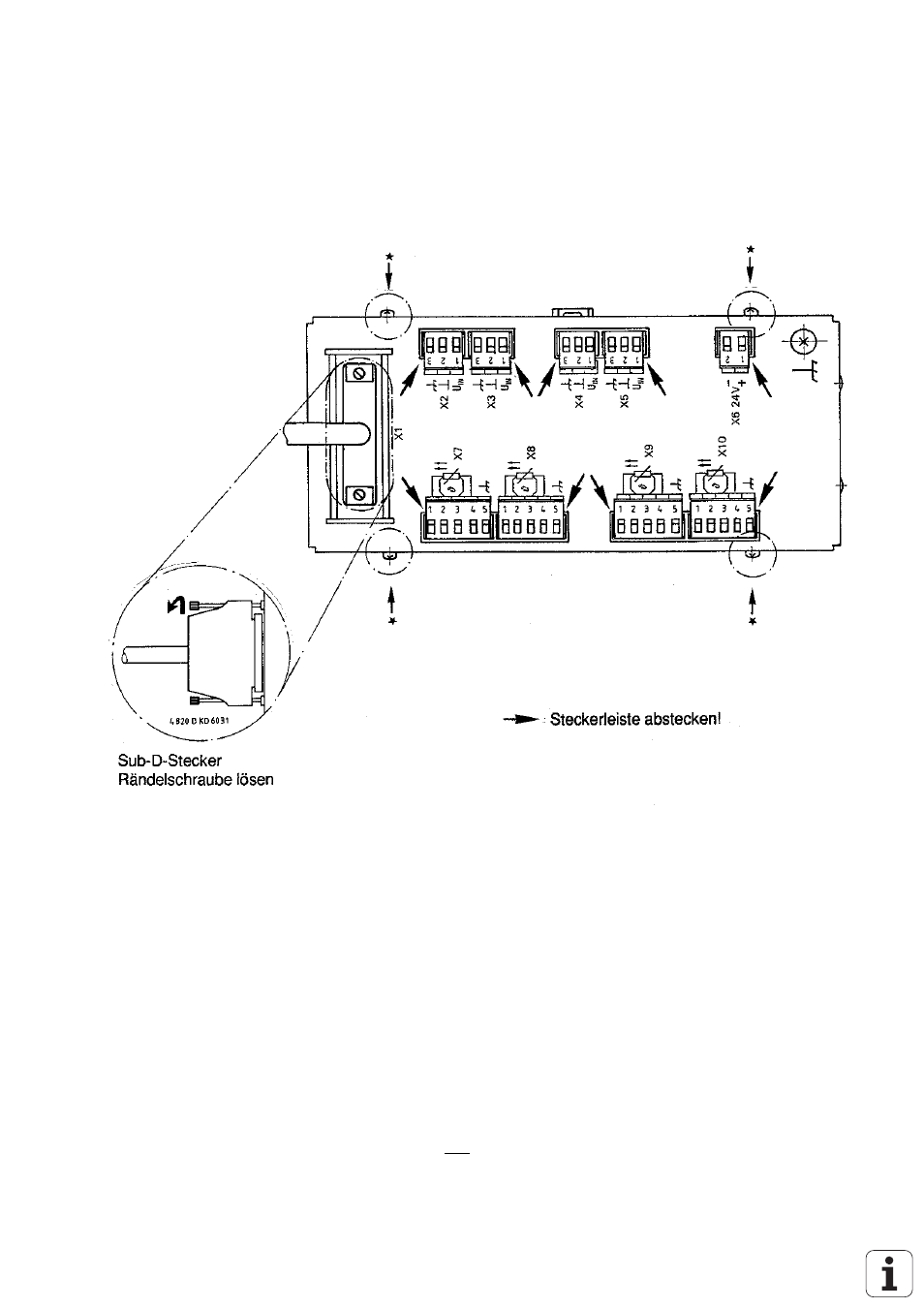

c) Steckverbindungen an der PA 110 lösen
d) PA 110 ausbauen
Die PA 110 wird mit zwei Möglichkeiten befestigt:
1) Aufstecken auf eine Befestigungsschiene
Ausbau:
Verschlußriegel mit Schraubendreher nach oben drücken und PA 110 nach vorne von der
Schiene heben.
2) Anschrauben mit vier Befestigungsschrauben:
Ausbau:
- Befestigungsschrauben am Gehäuse lockern (
∗ →
)
- Grundplatte abschrauben und die PA zum Versand wieder zusammensetzen.
e) Neue PA 110 in umgekehrter Reihenfolge einbauen
- Steckverbindungen wieder herstellen
- Hauptschalter einschalten
Austausch beendet
*
Achtung!
Versenden oder lagern Sie die Platinen nur in der gegen statische Aufladung geschützten
Originalverpackung!
Verwenden Sie für die Verpackung der Platinen niemals normales Plastikmaterial!
