SERVICEANLEITUNG TNC 415B/425
Blatt 74
Stand: 10.01.94
BC 110 Id.Nr. 254 740 01
Bleibt bei eingeschalteter Maschine der Bildschirm dunkel, so ist die Spannungsversorgung (Netz) an der
BILDSCHIRM-EINHEIT zu überprüfen.
Die Steuersignale für den Bildschirm können nur mit einem Oszilloskop überprüft werden.

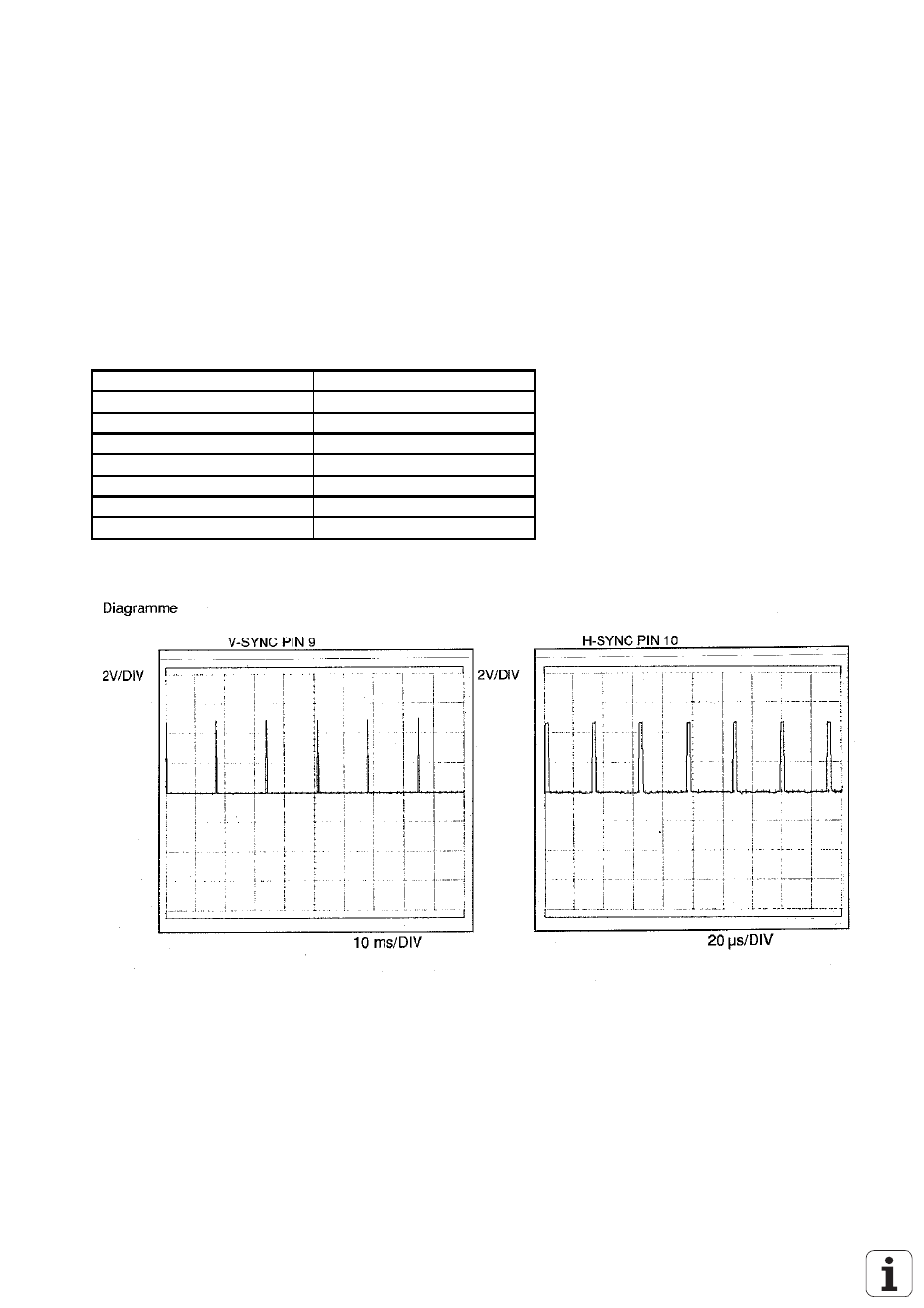

Die nachfolgenden Diagramme sind bei angeschlossener BILDSCHIRM-EINHEIT aufgenommen. Die
Farbsignale R-analog, G-analog und B-analog können auch andere Formen aufweisen (abhängig von
Maschinenparametern und dargestelltem Bild).
X43 Bildschirm-Einheit (BC 110)
Flanschdose mit Buchseneinsatz (15pol.)
Anschluß-Nr. Belegung
1, 8, 11 GND
2 bis 6, 12, 13 nicht belegen
7 R-Signal
9 V SYNC
10 H SYNC
14 G-Signal
15 B-Signal
