SERVICEANLEITUNG TNC 415B/425
Blatt 145
Stand: 10.01.94
20. Prüfgeräte
20.1 Prüfgerät für PLC-Ein- und Ausgänge

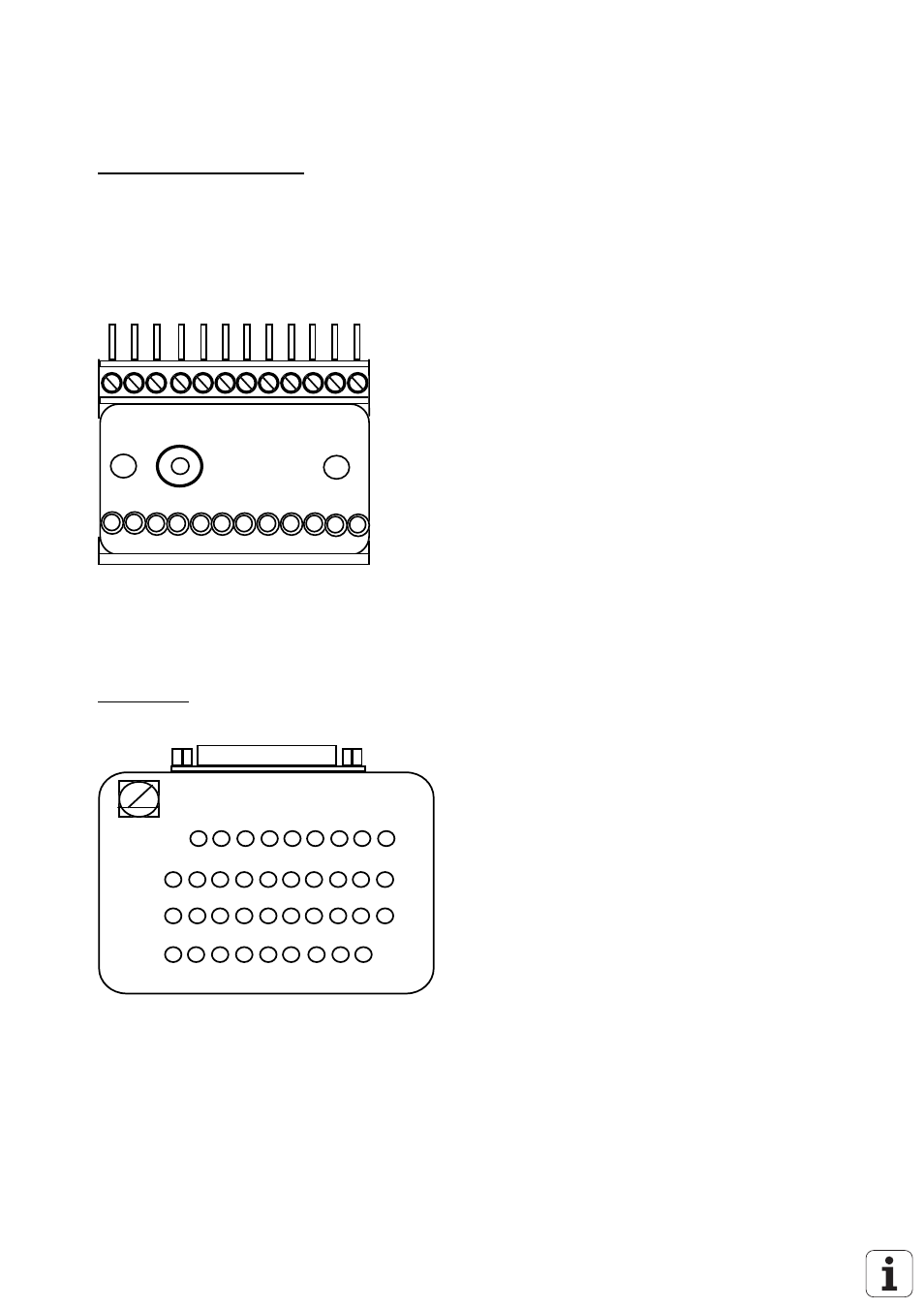

PL-PRÜFADAPTER Id.Nr. 247 359 01
- Überprüfung der PLC-Ein- und Ausgänge an der PL 400
x x
20.2 Universal-Meßadapter
Verwendung:
- Universal-Prüfgerät für Sub-D Stecker 9- bis 37-polig (Id.Nr. 255 480 01)
MESSADAPTER
MEASURING ADAPTER
1 2 3 4 5 6 7 8 9
10
20
30
Der Meßadapter dient zum Überprüfen der Ein- bzw. Ausgänge an 9 - 37pol. Sub-D-Steckverbindungen. Es
wird dazu für jede Steckergröße ein auf dem nachfolgenden Blatt beschriebener Kabeladapter benötigt.
