SL-Zyklen 7.1
7
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
179
Eigenschaften der Bearbeitungszyklen
Die TNC positioniert vor jedem Zyklus automatisch auf den
Sicherheits-Abstand
Jedes Tiefen-Niveau wird ohne Werkzeug-Abheben gefräst; Inseln
werden seitlich umfahren
Der Radius von „Innen-Ecken“ ist programmierbar – das
Werkzeug bleibt nicht stehen, Freischneide-Markierungen werden
verhindert (gilt für äußerste Bahn beim Räumen und Seiten-
Schlichten)
Beim Seiten-Schlichten fährt die TNC die Kontur auf einer
tangentialen Kreisbahn an
Beim Tiefen-Schlichten fährt die TNC das Werkzeug ebenfalls auf
einer tangentialen Kreisbahn an das Werkstück (z.B.: Spindelachse
Z: Kreisbahn in Ebene Z/X)
Die TNC bearbeitet die Kontur durchgehend im Gleichlauf bzw. im
Gegenlauf
Die Maßangaben für die Bearbeitung, wie Frästiefe, Aufmaße und
Sicherheits-Abstand geben Sie zentral im Zyklus 20 als KONTUR-
DATEN ein.

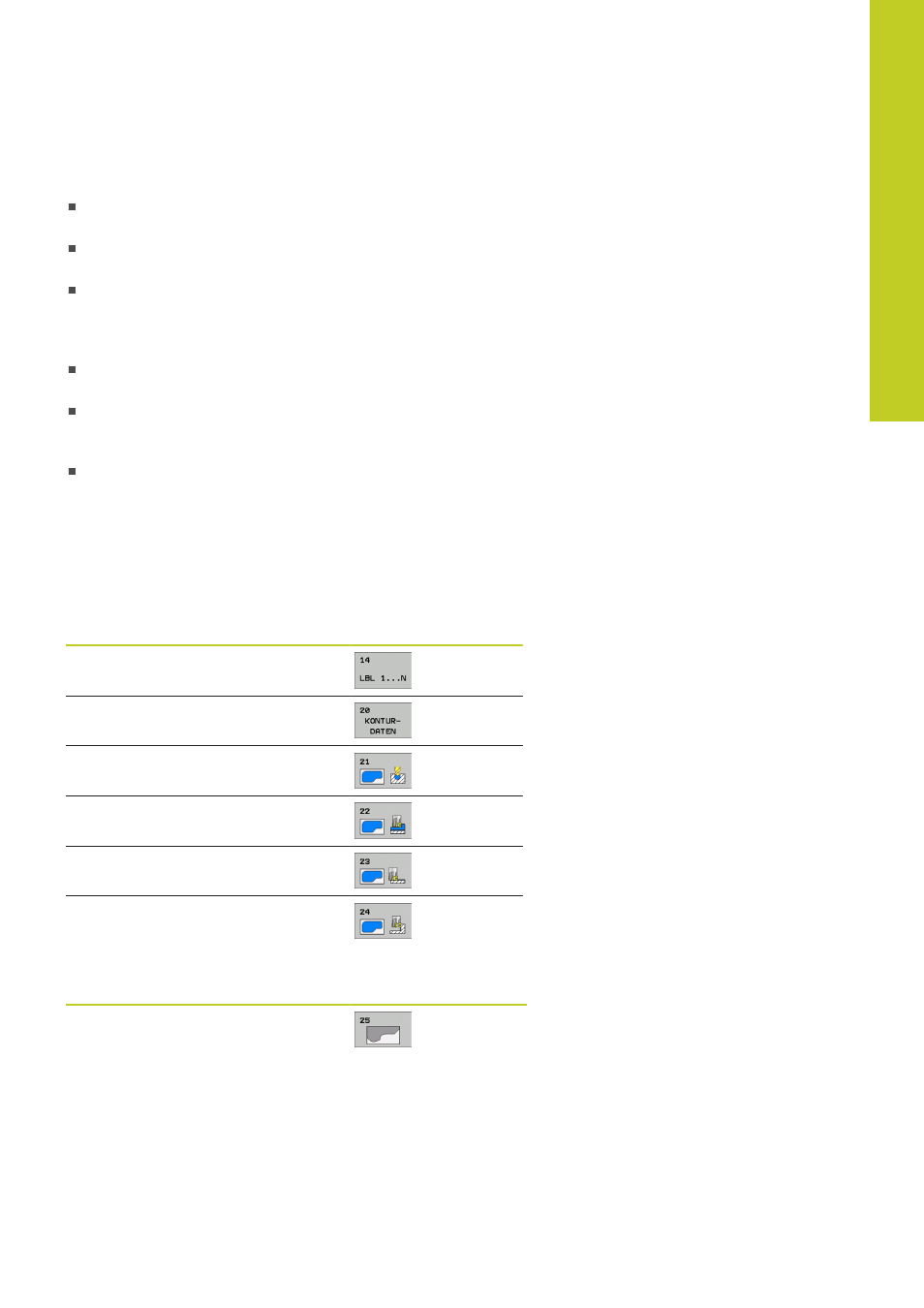

Übersicht
Zyklus Softkey Seite
14 KONTUR (zwingend erforderlich) 180
20 KONTUR-DATEN (zwingend
erforderlich) 185
21 VORBOHREN (wahlweise
verwendbar) 187
22 RAEUMEN (zwingend erforderlich) 189
23 SCHLICHTEN TIEFE (wahlweise
verwendbar) 192
24 SCHLICHTEN SEITE (wahlweise
verwendbar) 193
Erweiterte Zyklen:
Zyklus Softkey Seite
25 KONTUR-ZUG 195
