Zyklen: Drehen
13.24 STECHEN KONTUR RADIAL
(Zyklus 860, DIN/ISO: G860)
13
360
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
13.24 STECHEN KONTUR RADIAL
(Zyklus 860, DIN/ISO: G860)

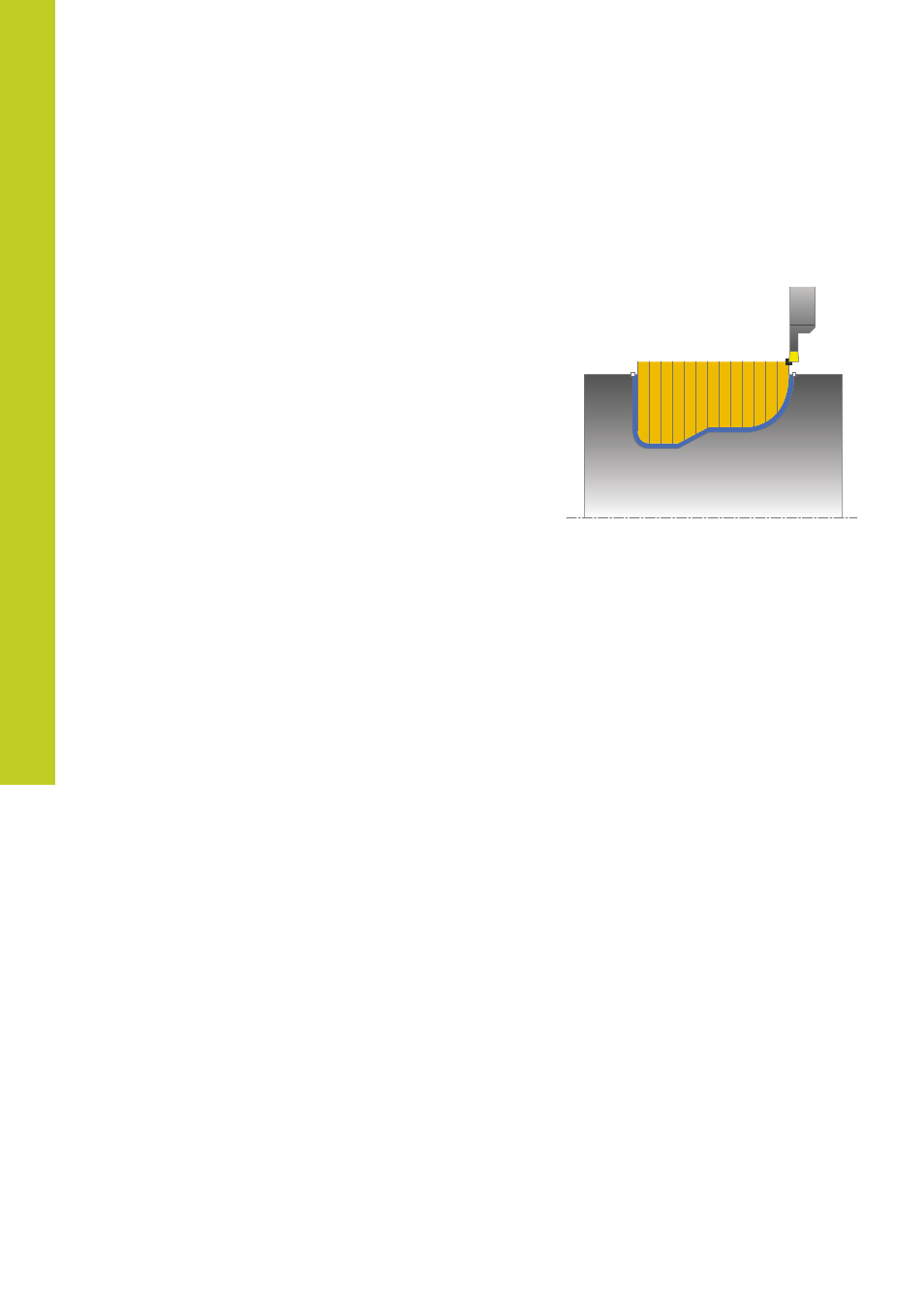

Anwendung
Mit diesem Zyklus können Sie Nuten mit beliebiger Form radial
einstechen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startpunkt der Kontur größer ist als der
Kontur-Endpunkt, führt der Zyklus eine Außenbearbeitung aus. Ist
der Kontur-Startpunkt kleiner als der Endpunkt, führt der Zyklus
eine Innenbearbeitung aus.
Zyklusablauf Schruppen
1 Die TNC positioniert das Werkzeug im Eilgang in der Z-
Koordinate (erste Einstichposition).
2 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus (Seitliche Zustellung = 0,8 Schneidenbreite).
3 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in radialer Richtung mit dem definierten Vorschub
Q478.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die Nutform
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
