Tastsystemzyklen: Werkstücke automatisch kontrollieren

17.11 MESSEN KOORDINATE (Zyklus 427, DIN/ISO: G427)

17

502

TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

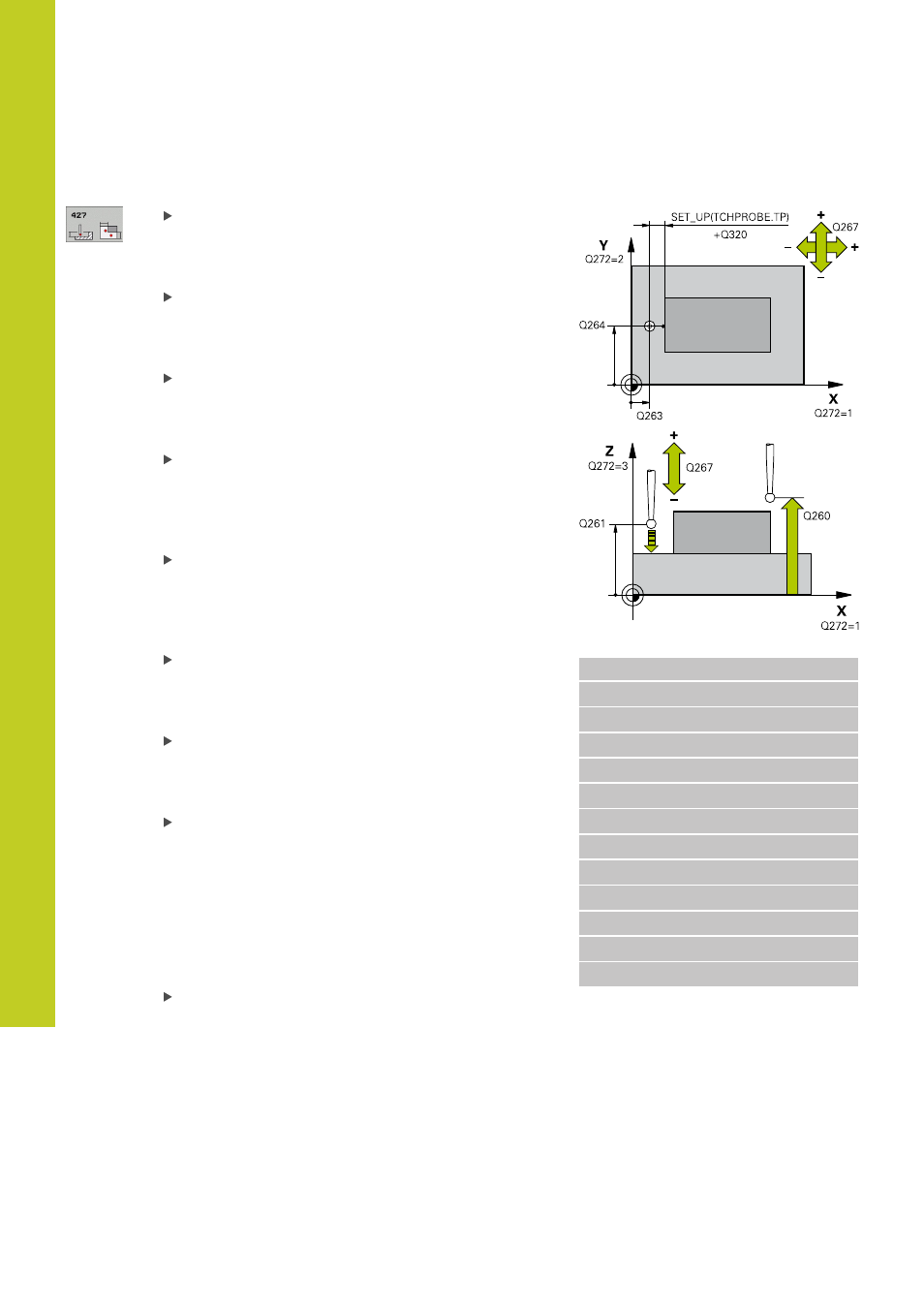

Zyklusparameter

1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu

SET_UP

(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Messachse (1..3: 1=Hauptachse) Q272: Achse in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Messprotokoll Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR427.TXT standardmäßig in
dem Verzeichnis TNC:\ ab.
2: Programmlauf unterbrechen und Messprotokoll
auf den TNC-Bildschirmausgeben. Programm mit
NC-Start fortsetzen
Größtmaß Q288: Größter erlaubter Messwert.
Eingabebereich 0 bis 99999,9999

NC-Sätze

5 TCH PROBE 427 MESSEN KOORDINATE

Q263=+35

;1. PUNKT 1. ACHSE

Q264=+45

;1. PUNKT 2. ACHSE

Q261=+5

;MESSHOEHE

Q320=0

;SICHERHEITS-ABST.

Q272=3

;MESSACHSE

Q267=-1

;VERFAHRRICHTUNG

Q260=+20

;SICHERE HOEHE

Q281=1

;MESSPROTOKOLL

Q288=5.1

;GROESSTMASS

Q289=4.95

;KLEINSTMASS

Q309=0

;PGM-STOP BEI FEHLER

Q330=0

;WERKZEUG
