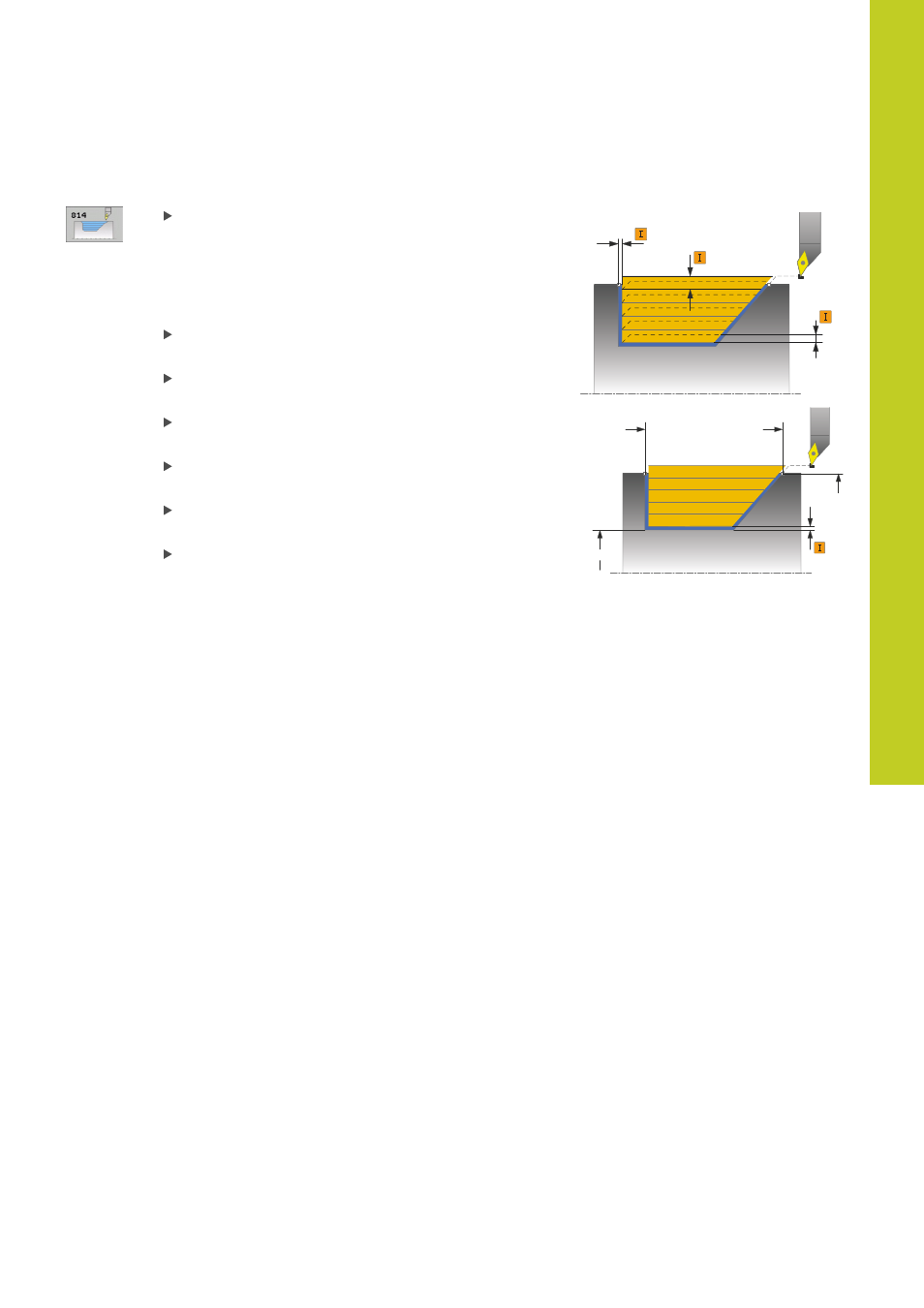

DREHEN EINTAUCHEN LÄNGS ERWEITERT
(Zyklus 814, DIN/ISO: G814)
13.8
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
303
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
Konturstart Durchmesser Q491: X-Koordinate des
Konturstartpunkts (Durchmesserangabe)
Konturstart Z Q492: Z-Koordinate des Startpunkts
für den Eintauchweg
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Winkel Flanke Q495: Winkel der eintauchenden
Flanke. Der Bezugswinkel ist die Senkrechte zur
Drehachse.
Q460
Q463
Q484
Ø Q493
Ø Q491
Ø Q483
Q494
Q492
