3.11 Programmierbeispiele

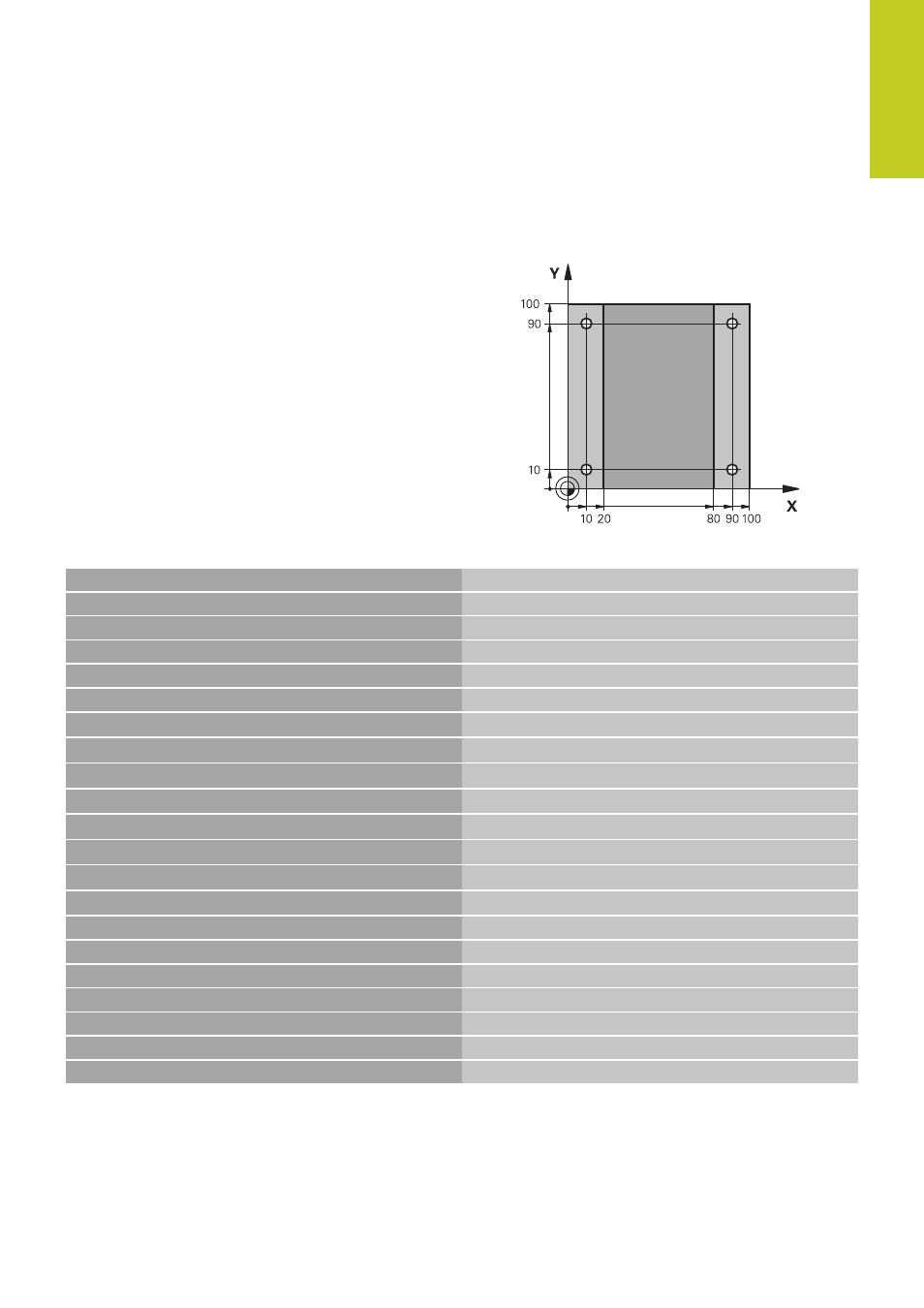

Beispiel: Bohrzyklen
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
Werkzeug-Aufruf (Werkzeug-Radius 3)
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 CYCL DEF 200 BOHREN Zyklus-Definition
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;F.-ZEIT OBEN
Q203=-10 ;KOOR. OBERFL.
Q204=20 ;2. S.-ABSTAND
Q211=0.2 ;VERWEILZEIT UNTEN
6 L X+10 Y+10 R0 FMAX M3
Bohrung 1 anfahren, Spindel einschalten
7 CYCL CALL Zyklus-Aufruf
8 L Y+90 R0 FMAX M99
Bohrung 2 anfahren, Zyklus-Aufruf
9 L X+90 R0 FMAX M99
Bohrung 3 anfahren, Zyklus-Aufruf
10 L Y+10 R0 FMAX M99
Bohrung 4 anfahren, Zyklus-Aufruf
11 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
12 END PGM C200 MM
