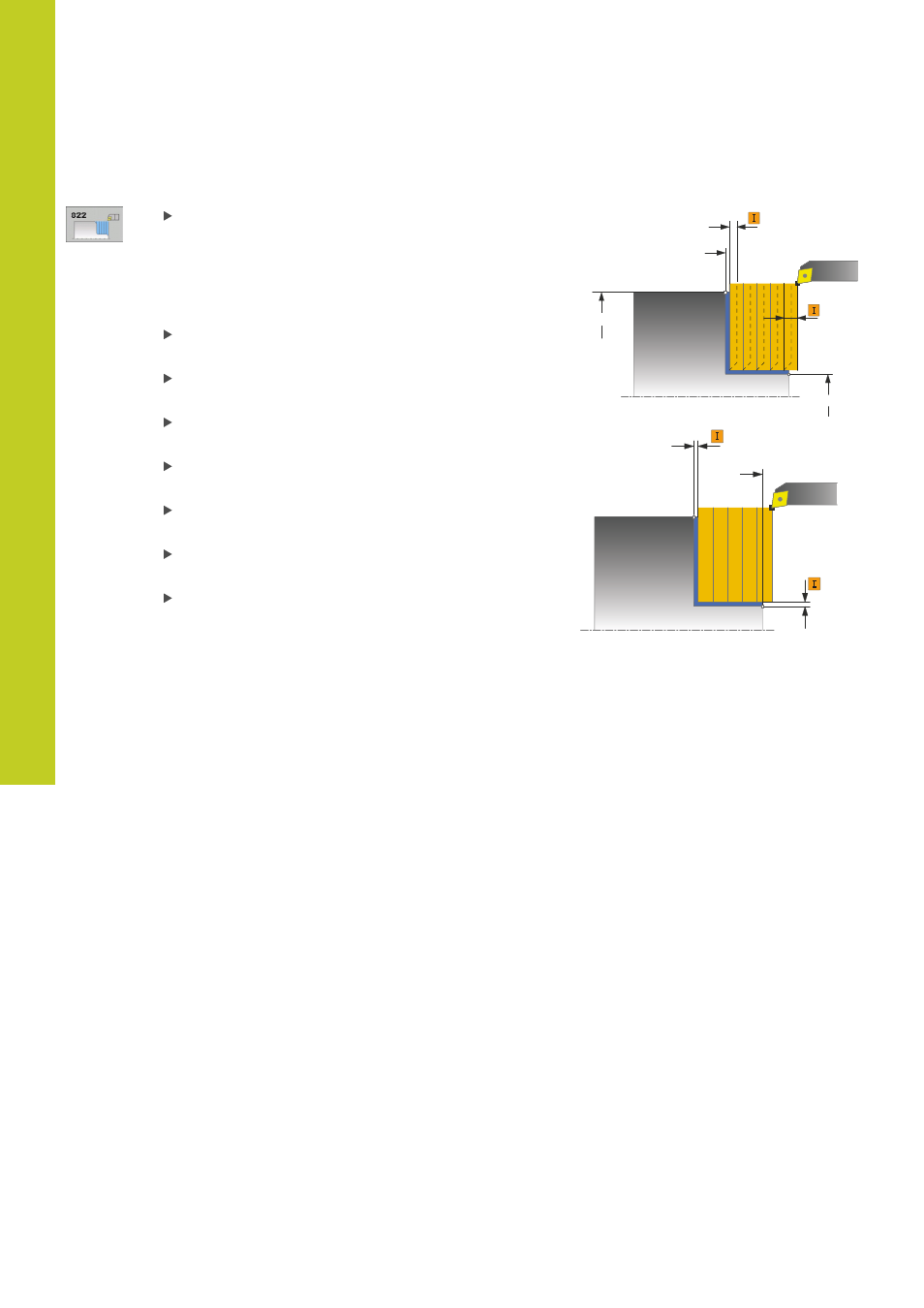

13.12 DREHEN ABSATZ PLAN ERWEITERT
(Zyklus 822, DIN/ISO: G822)
13
318
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung
Konturstart Durchmesser Q491: X-Koordinate des
Konturstartpunkts (Durchmesserangabe)
Konturstart Z Q492: Z-Koordinate des
Konturstartpunkts
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Winkel Planfläche Q495: Winkel zwischen der
Planfläche und Drehachse
Typ Anfangselement Q501: Typ des Elements am
Konturanfang (Umfangsfläche) festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
Q460
Ø Q491
Q494
Ø Q493
Q463
Ø Q483
Q484
Q492
