Zyklusparameter – HEIDENHAIN TNC 640 (34059x-02) Cycle programming Benutzerhandbuch
Seite 382
Zyklen: Drehen
13.30 GEWINDE KONTURPARALLEL
(Zyklus 830, DIN/ISO: G830)
13
382
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
Zyklusparameter

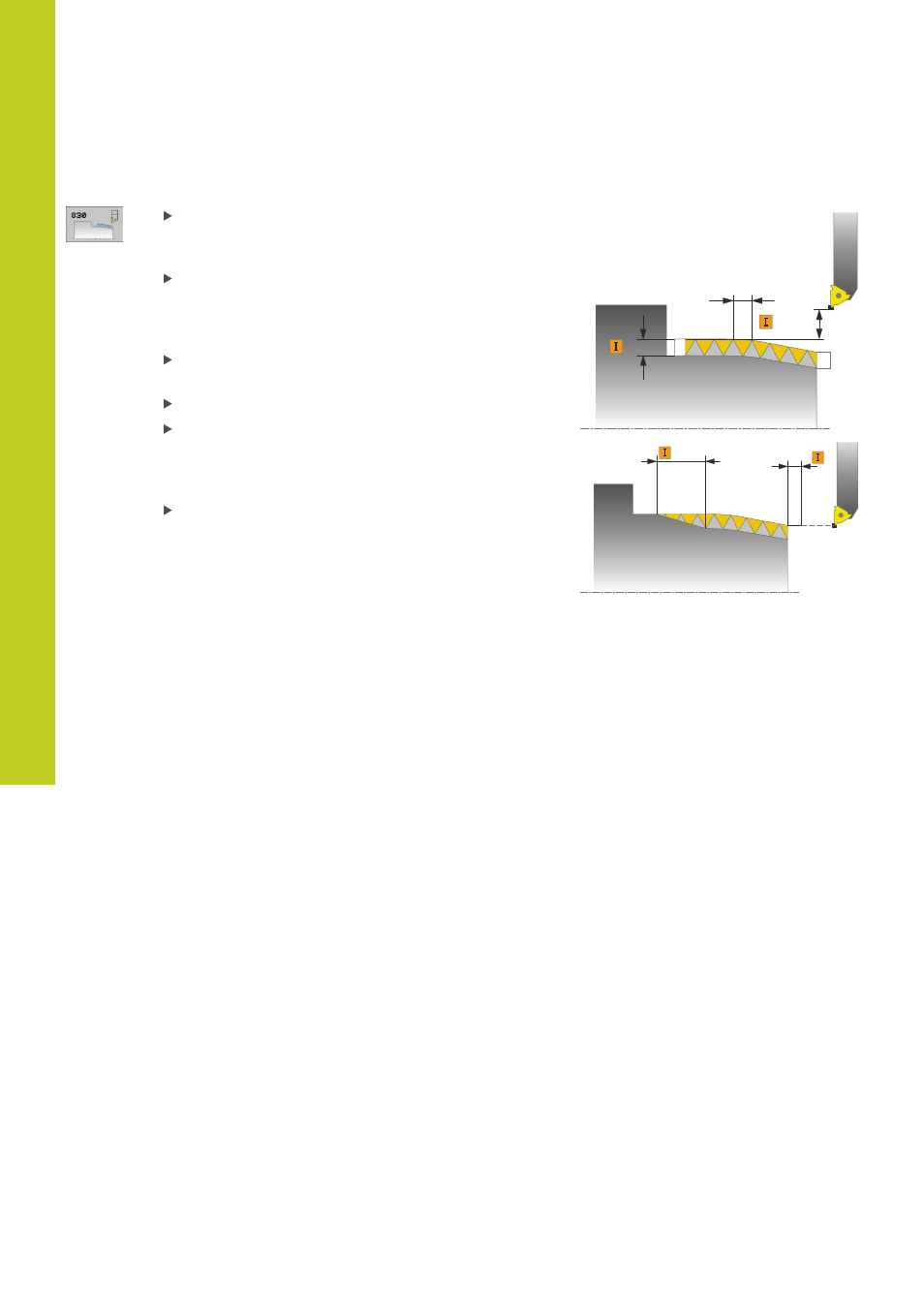

Gewindelage Q471: Lage des Gewindes festlegen:
0: Außengewinde
1: Innengewinde
Gewindeorientierung Q461: Richtung der
Gewindesteigung festlegen:
0: Längs (Parallel zur Drehachse)
1: Quer (Senkrecht zur Drehachse)
Sicherheits-Abstand Q460: Sicherheitsabstand
senkrecht zur Gewindesteigung.
Gewindesteigung Q472: Steigung des Gewindes
Gewindetiefe Q473 (inkremental): Tiefe des
Gewindes. Bei Eingabe von 0 nimmt die Steuerung
die Tiefe anhand der Steigung für ein metrisches
Gewinde an.
Gewindeauslauf Q474 (inkremental): Länge des
Wegs, auf dem am Gewindeende von der aktuellen
Zustelltiefe auf den Gewindedurchmesser Q460
abgehoben wird.
Q460
Q472
Q473
Q465
Q474
