Zyklen: Drehen
13.24 STECHEN KONTUR RADIAL
(Zyklus 860, DIN/ISO: G860)
13
362
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

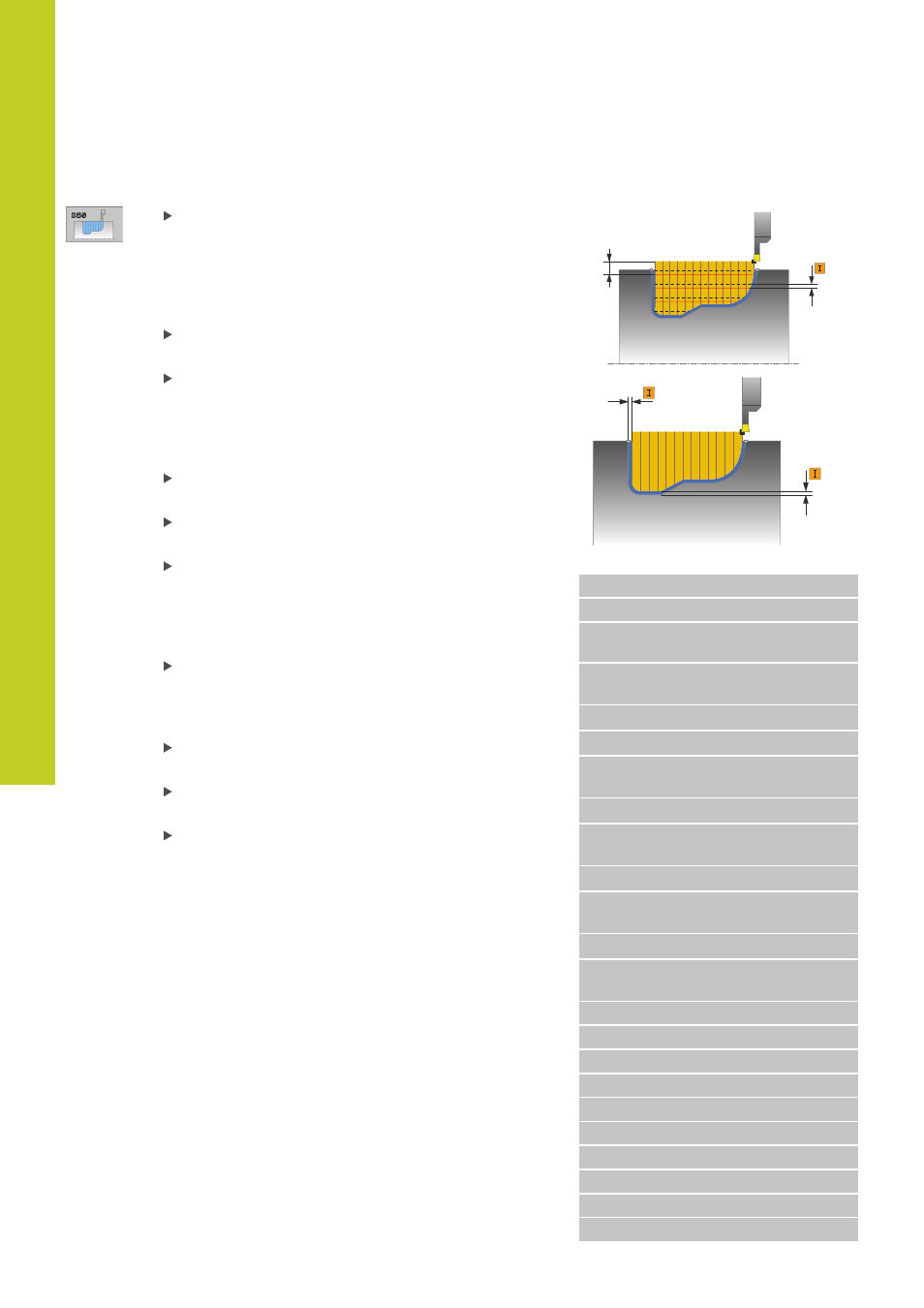

Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460: reserviert, derzeit keine
Funktion
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Schnittbegrenzung Q479: Schnittbegrenzung
aktivieren:
0: keine Schnittbegrenzung aktiv
1: Schnittbegrenzung (
Q480/Q482)
Grenzwert Durchmesser Q480: X-Wert für
Begrenzung der Kontur (Durchmesserangabe)
Grenzwert Z Q482: Z-Wert für Begrenzung der
Kontur
Begrenzung Zustellung Q463: max. Stechtiefe pro
Schnitt
Ø Q460
Q463
Ø Q483
Q484
NC-Sätze
9 CYCL DEF 14.0 KONTUR
10 CYCL DEF 14.1 KONTURLABEL2
11 CYCL DEF 860 STECHEN KONTUR
RADIAL
Q215=+0 ;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q479=+0 ;SCHNITTBEGRENZUNG
Q480=+0 ;GRENZWERT
DURCHMESSER
Q482=+0 ;GRENZWERT Z
Q463=+0 ;BEGRENZUNG
ZUSTELLUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z-20
17 L X+45
18 RND R2
19 L X+40 Z-25
20 L Z+0
21 LBL 0
