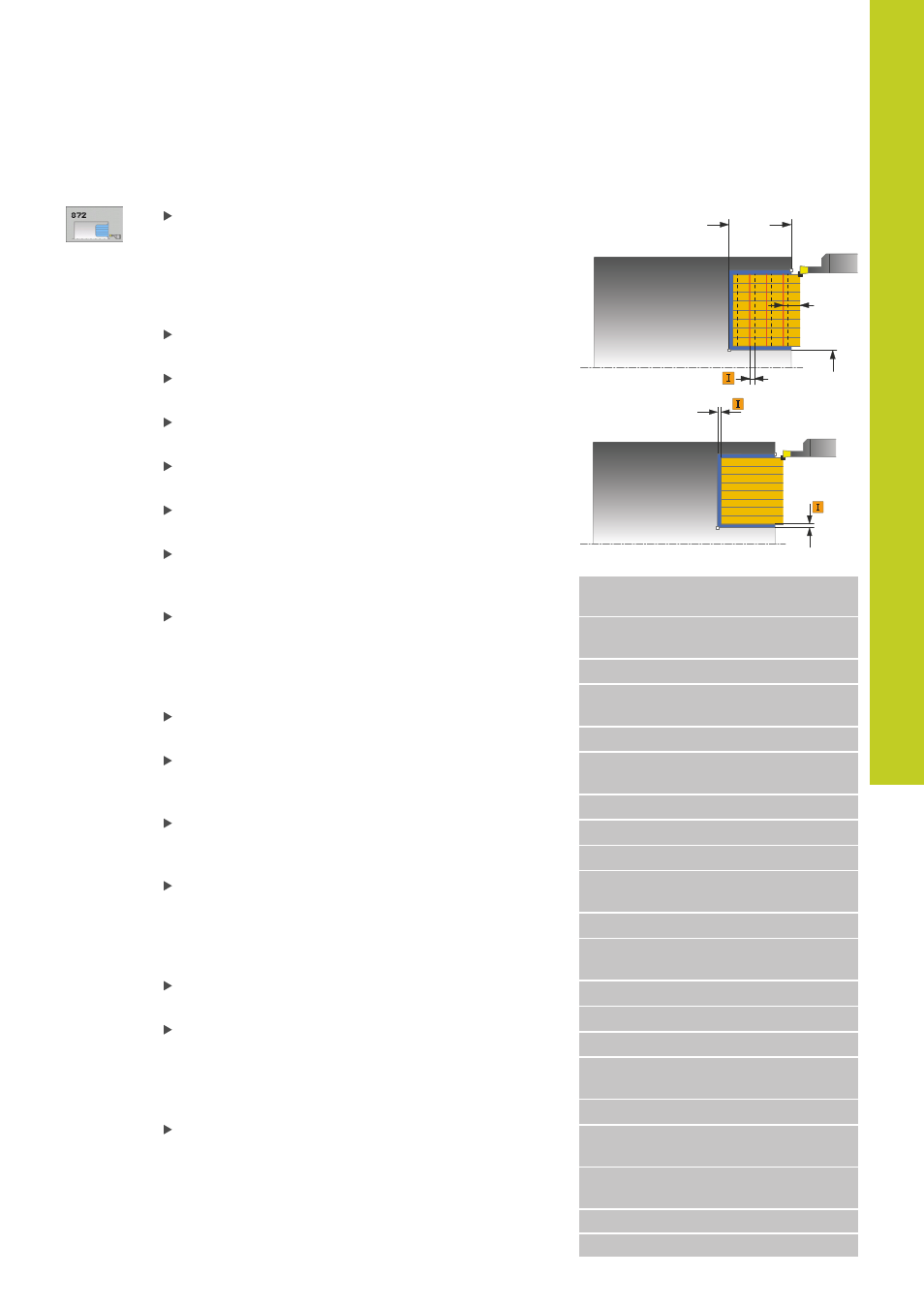

STECHEN AXIAL ERWEITERT
(Zyklus 872, DIN/ISO: G872)
13.26
13
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
367
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten auf Fertigmaß
3: Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460: reserviert, derzeit keine
Funktion
Konturstart Durchmesser Q491: X-Koordinate des
Konturstartpunkts (Durchmesserangabe)
Konturstart Z Q492: Z-Koordinate des
Konturstartpunkts
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Winkel Flanke Q495: Winkel zwischen der
Flanke am Konturstartpunkt und der Parallelen zur
Drehachse
Typ Anfangselement Q501: Typ des Elements am
Konturanfang (Umfangsfläche) festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
Größe Anfangselement Q502: Größe des
Anfangselements (Fasenabschnitt)
Radius Konturecke Q500: Radius der
Konturinnenecke. Wenn kein Radius angegeben,
entsteht der Radius der Schneidplatte.
Winkel zweite Flanke Q496: Winkel zwischen der
Flanke am Konturendpunkt und der Parallelen zur
Drehachse
Typ Endelement Q503: Typ des Elements am
Konturende festlegen:
0: kein zusätzliches Element
1: Element ist eine Fase
2: Element ist ein Radius
Größe Endelement Q504: Größe des Endelements
(Fasenabschnitt)
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Q460 Ø Q493
Q494
Q463
Q492
Ø Q483
Q484
NC-Sätze
11 CYCL DEF 871 STECHEN AXIAL
ERWEITERT
Q215=+0 ;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q491=+75 ;KONTURSTART
DURCHMESSER
Q492=-20 ;KONTURSTART Z
Q493=+50 ;KONTURENDE
DURCHMESSER
Q494=-50 ;KONTURENDE Z
Q495=+5 ;WINKEL FLANKE
Q501=+1 ;TYP ANFANGSELEMENT
Q502=+0.5 ;GROESSE
ANFANGSELEMENT
Q500=+1.5 ;RADIUS KONTURECKE
Q496=+5 ;WINKEL ZWEITE
FLANKE
Q503=+1 ;TYP ENDELEMENT
Q504=+0.5 ;GROESSE ENDELEMENT
Q478=+0.3 ;VORSCHUB SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q463=+0 ;BEGRENZUNG
ZUSTELLUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
