Zyklen: Koordinaten-Umrechnungen
11.5 SPIEGELN (Zyklus 8, DIN/ISO: G28)
11
254
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
11.5 SPIEGELN (Zyklus 8, DIN/ISO: G28)
Wirkung

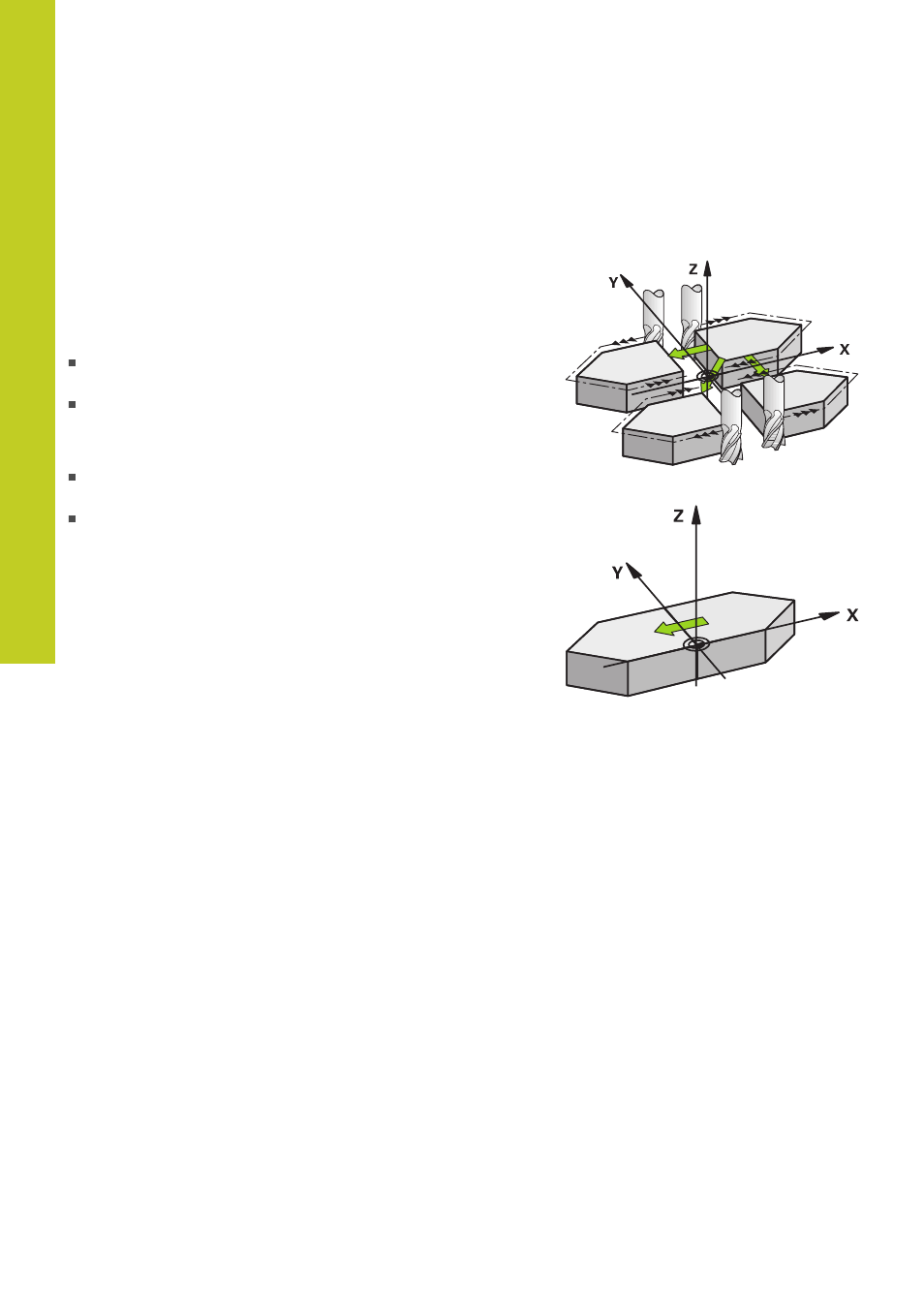

Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen.
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn
des Werkzeugs. Dies gilt nicht bei SL-Zyklen.
Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.
Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts
ab:
Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt;
Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das
Element verlagert sich zusätzlich;
Rücksetzen
Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren.
