Beispielkonfiguration
23

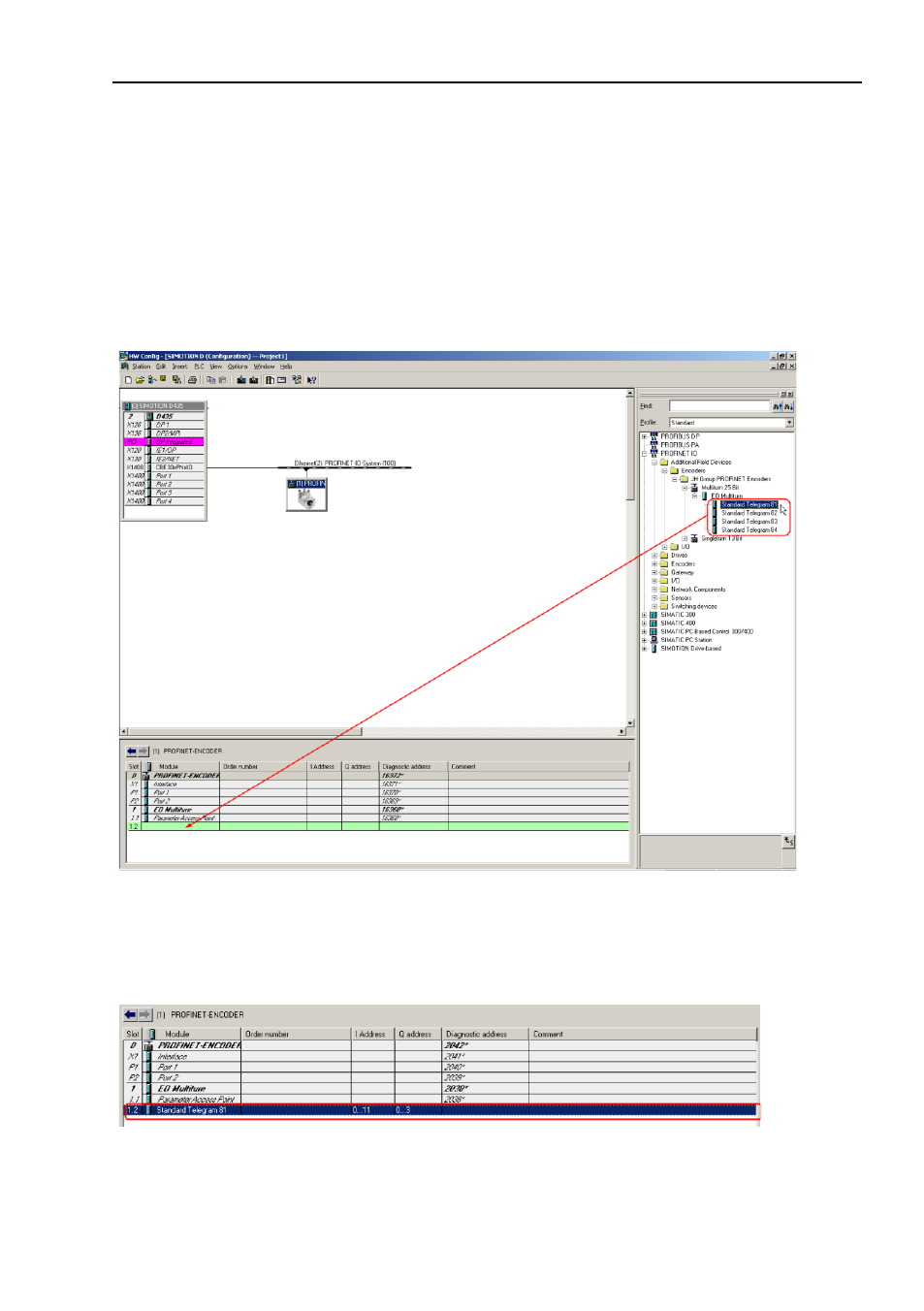

Im nächsten Schritt werden die Datenlänge und der Datentyp für
den Datenverkehr zum und vom IO-Controller festgelegt. Dafür
werden verschiedene Telegramme ausgewählt. Verfügbare Teleg-
ramme für das 25-Bit Multiturn-Messgerät befinden sich unter
„Multiturn 25 Bit -> EO Multiturn“. In dem Beispiel unten wird ein
Standardtelegramm 81 verwendet. Klicken Sie auf das Telegramm
und ziehen Sie es mit gedrückter Maustaste auf Slot 1, Subslot 2
(siehe Abbildung 6). Weitere Informationen zu den verschiedenen
Telegrammen finden Sie in Kapitel 4.4.
Abbildung 6
Telegrammauswahl
Das Standardtelegramm 81 erscheint in Slot 1, Subslot 2,
wie in Abbildung 7 dargestellt.
Abbildung 7
Ausgewähltes Telegramm
Hinweis: Die oben beschriebenen Schritte müssen für jedes
Gerät einmal durchgeführt werden.
