Beschreibung der Messgerätefunktionen
79
Preset-Steuerung G1_XIST1 = Deaktiviert
Ist Parameter G1_XIST1 deaktiviert und der Positionswert steigt
über den Maximalwert oder fällt unter 0, so gibt das Gerät den
maximalen Positionswert innerhalb des skalierten Gesamtbe-
reichs für den Positionswert G1_XIST2 aus. Der Positionswert
G1_XIST1 ist nicht auf den skalierten Gesamtbereich begrenzt.
Für den Positionswert G1_XIST1 gibt das Gerät weiterhin einen
skalierten Positionswert innerhalb des Gesamtmessbereichs des
Messgerätes aus (bis zu 33554432 Positionen für ein 25-Bit-
Messgerät).
Beispiel einer nichtzyklischen Skalierung mit deaktivierter
Preset-Steuerung G1_XIST1:
Messschritte pro Umdrehung = 100
Gesamtmessbereich
= 5000
(Anzahl der Umdrehungen 50)

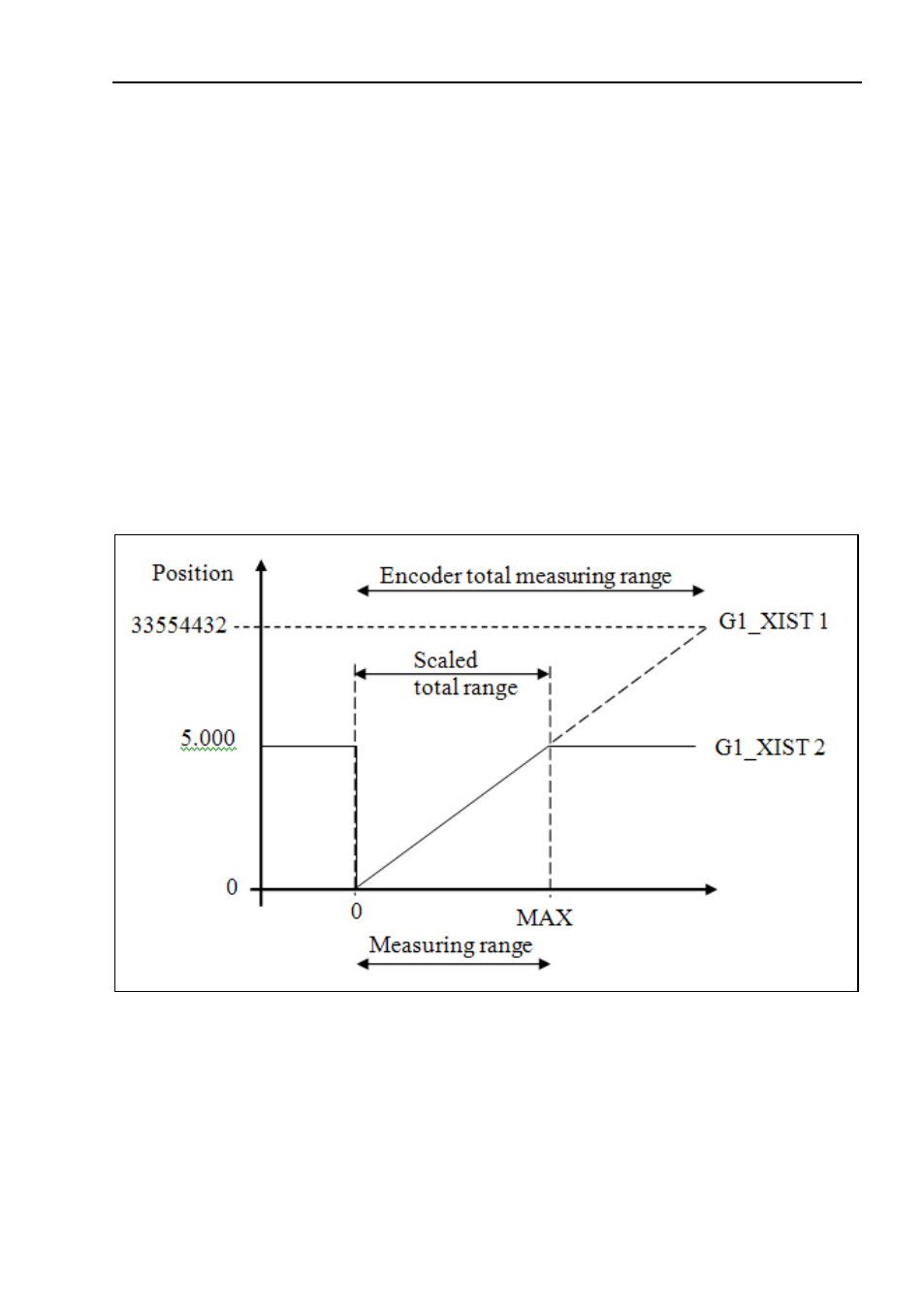

Abbildung 38
Nichtzyklischer Betrieb, Preset-Steuerung deaktiviert
