Beschreibung der Messgerätefunktionen
77
A. Zyklischer Betrieb (binäre Skalierung)
Der zyklische Betrieb wird verwendet, wenn mit Umdrehungszahl
2
X
gearbeitet wird (Umdrehungszahl 2, 4, 8, 16, 32, 64, 128, 256,
512, 1024, 2048. 4096...). Ist der gewünschte Gesamtmessbe-
reich gleich der spezifizierten Singleturn-Auflösung * 2
X
(wobei
x<= 12), so arbeitet das Messgerät in endlosem zyklischen Be-
trieb (0 bis max. Positionswert; 0 bis max. Positionswert usw.).
Wenn der Positionswert durch die Drehung der Geberwelle über
den Maximalwert steigt, so beginnt das Messgerät wieder bei
null 0.
Beispiel einer zyklischen Skalierung.
Messschritte pro Umdrehung = 1 000
Gesamtmessbereich
= 32 000
(2
5
= Anzahl der Umdrehungen 32)

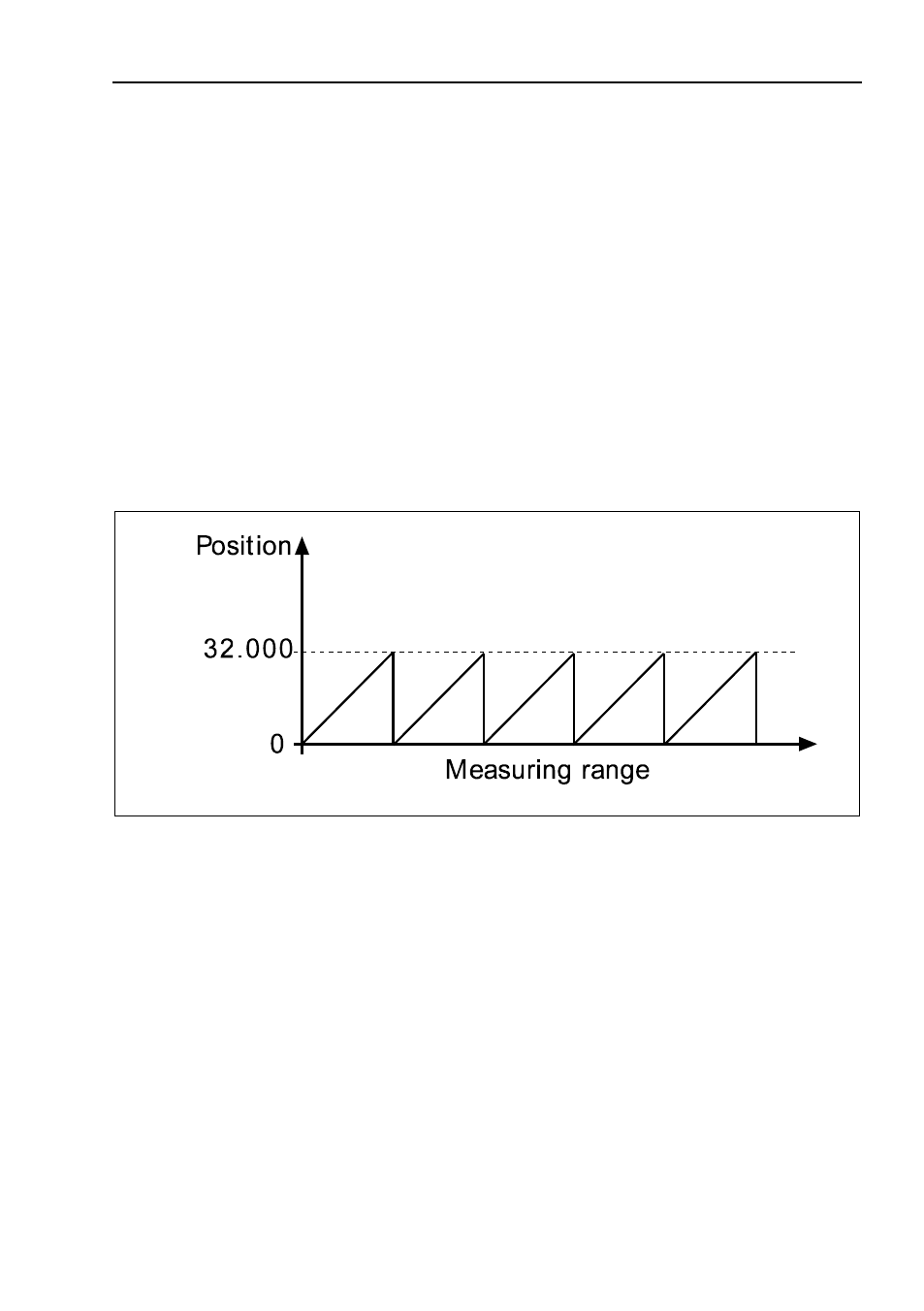

Abbildung 36
Zyklischer Betrieb
