Installation
«
Zentralmodul
5 · G&D DVICenter DP32
Konfiguration und Signalisierung der Portaufteilung
In der Standardeinstellung sind die Ports 1 bis 8 für den Anschluss von Arbeitsplatz-
modulen vorkonfiguriert. Die Ports 9 bis 32 sind in der Standardeinstellung für den
Anschluss von Target-Modulen vorkonfiguriert.

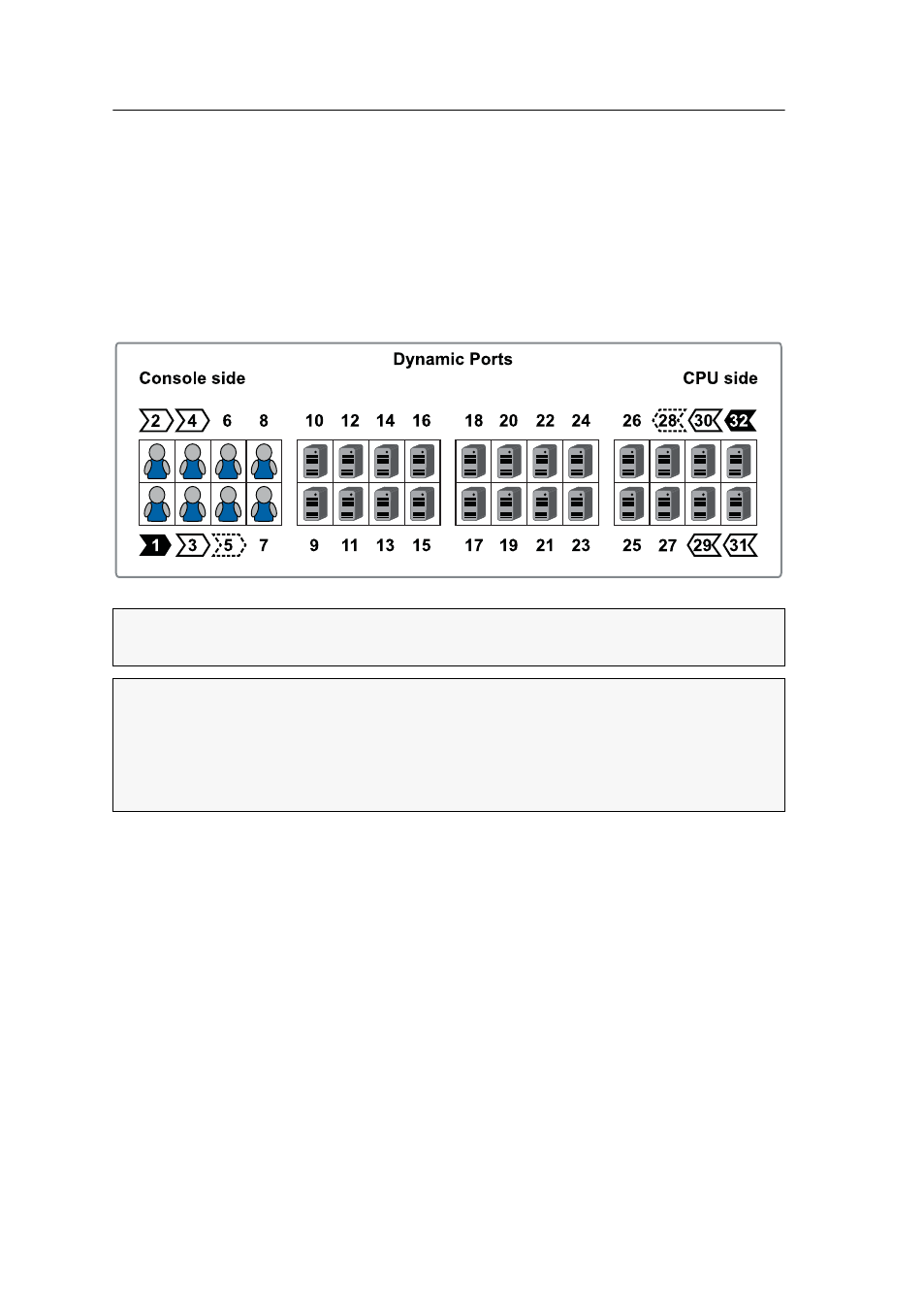

Der folgende Screenshot der Webapplikation Config Panel stellt die Standardauftei-
lung der Ports visuell dar. Anschlüsse für Arbeitsplatzmodule werden durch ein
Benutzer-Symbol gekennzeichnet. Das Computersymbol kennzeichnet Ports für
den Anschluss von Target-Modulen.
HINWEIS:
Die Änderung der Portaufteilung können Sie, wie ab Seite 14 beschrie-
ben, in der Webapplikation durchführen.
TIPP:
Zur Vereinfachung der Installation können Sie die Signalisierung der Port-
aufteilung (s. Seite 17) aktivieren.
Hierdurch werden die Dynamic Ports zum Anschluss der Target-Module bzw. der
Arbeitsplatzmodule durch das Aufleuchten von LEDs in grüner bzw. gelber Farbe
gekennzeichnet.
