DVI-CON-Video « Arbeitsplatzmodul
51 · G&D DVICenter DP32

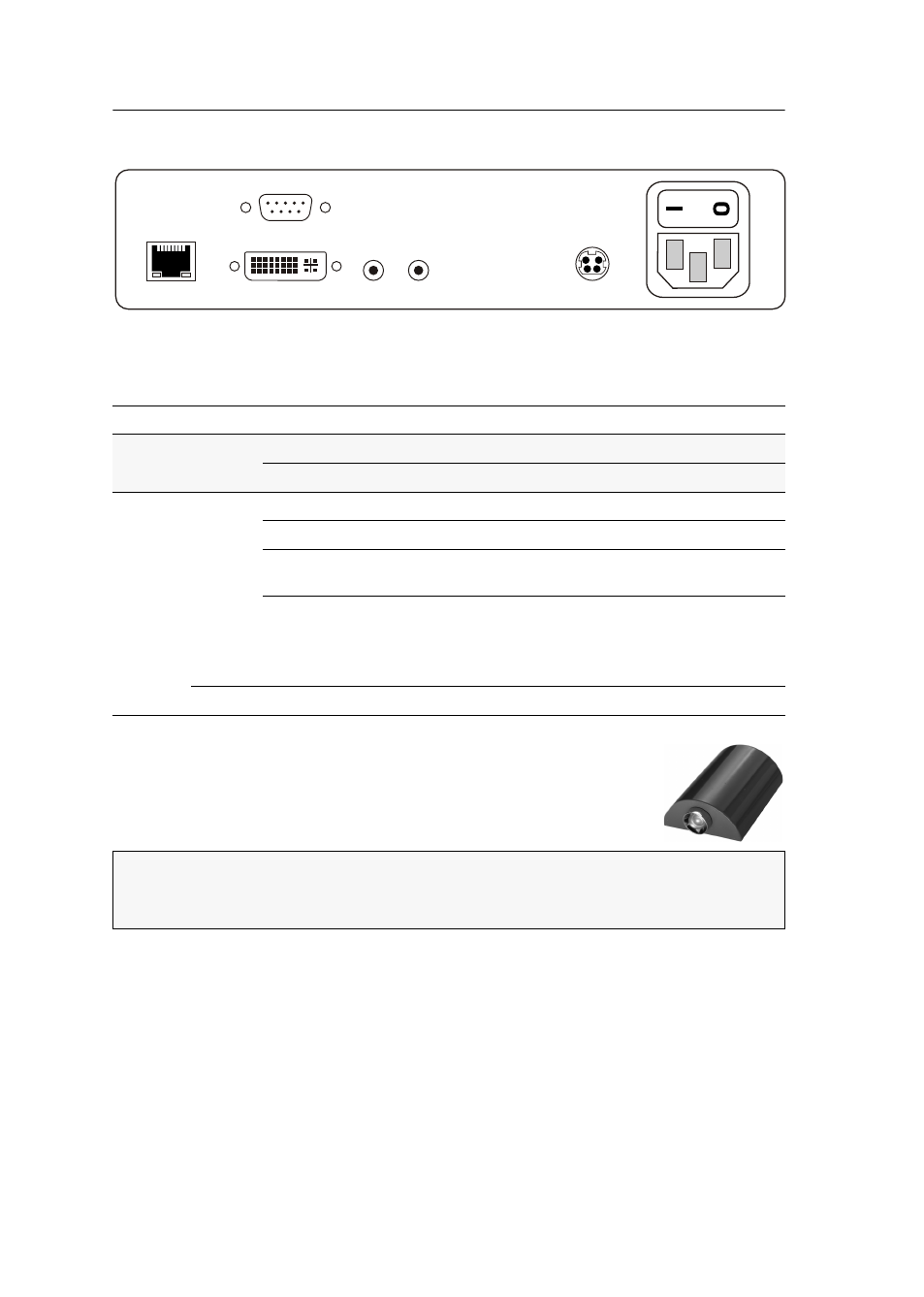

Rückseite
Auf der Rückseite des Arbeitsplatzmoduls befinden sich an der Transmission-Schnitt-
stelle zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
TradeSwitch-LED
Die optional erhältliche TS-LED (Bestellnummer A6100041) leuch-
tet, wenn die Tastatur- und Maussignale eines Master-Arbeitsplat-
zes auf das Arbeitsplatzmodul aufgeschaltet sind.
LED Farbe Status Bedeutung
links gelb aus Es kann keine Netzwerkverbindung hergestellt werden.
blinkt Netzwerkverbindung zu einem Endgerät hergestellt.
rechts grün an Ein Arbeitsplatzmodul ist auf das Target-Modul aufgeschaltet.
blinkt Kommunikation mit dem Zentralmodul nicht möglich.
blitzt Verbindung zum Zentralmodul erfolgreich aufgebaut.
Es ist kein Arbeitsplatzmodul aufgeschaltet.
flackert Tastatur- und Mauseingaben werden vom aufgeschalteten
Arbeitsplatzmodul übertragen.
Der Rhythmus des Flackerns wird durch die Eingaben des
Anwenders bestimmt.
gelb blitzt Ein Firmware-Update wird durchgeführt.
HINWEIS: Die Aufschaltung der Tastatur- und Maussignale auf ein anderes
Arbeitsplatzmodul oder einen Target-Computer ist nur möglich, falls die kosten-
pflichtige TradeSwitch-Funktion für das Zentralmodul erworben wurde.
Transmission DVI/VGA Out Micro In Speaker Red. Power
Main
P
ower
LED Out
