Target-Module » U2-R-CPU
G&D DVICenter DP32 · 40

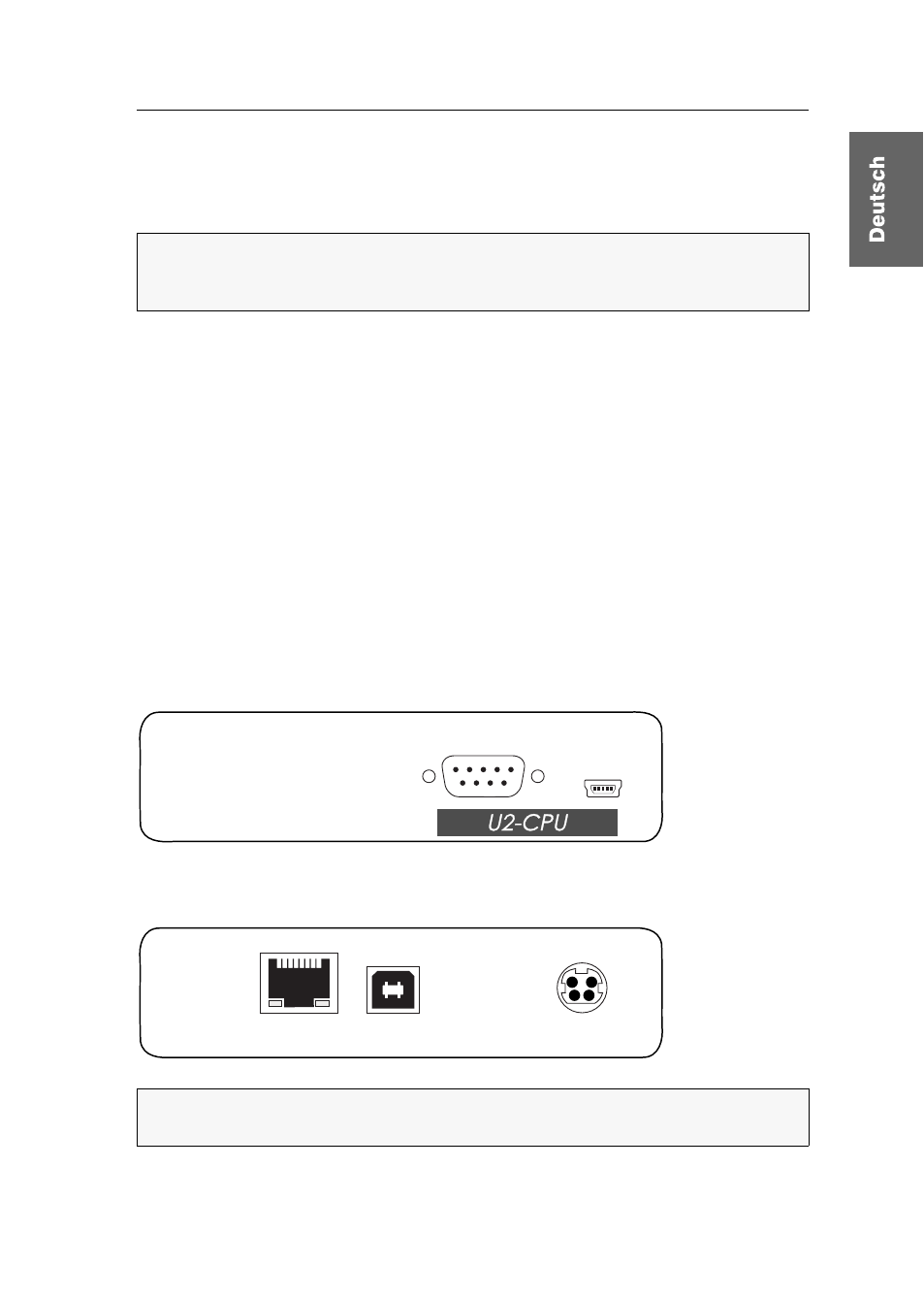

Das Target-Modul »U2-R-CPU«
Das Target-Modul U2-CPU empfängt die USB und RS232-Signale des Arbeitsplatzmo-
duls U2-CON und überträgt diese an den Computer.
Lieferumfang
1 × Target-Modul U2-R-CPU
1 × USB-Gerätekabel (USB-AM/BM-2)
1 × RS232-Kabel (RS232-M/F-2)
1 × Netzteil (12V/2A)
1 × Stromversorgungskabel
Erforderliches Zubehör
Ein Twisted-Pair-Kabel der Kategorie 5e (oder höher) zum Anschluss des Target-
Moduls an das Zentralmodul.
Installation
Anschluss des Target-Computers
RS232:
Verbinden Sie eine 9-polige serielle Schnittstelle des Computers mit dieser
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.
HINWEIS:
Das Target-Modul U2-CPU können Sie ausschließlich an den
USB/RS232 Main Channel eines Stacking-Matrixswitches anschließen.
Informationen zum Stacking-Modus finden Sie auf Seite 21.
WICHTIG:
Verbinden Sie pro Zentralmodul ausschließlich eine Transmission-
Schnittstelle des Target-Moduls!
