Arbeitsplatzmodul » DVI-CON
G&D DVICenter DP32 · 46

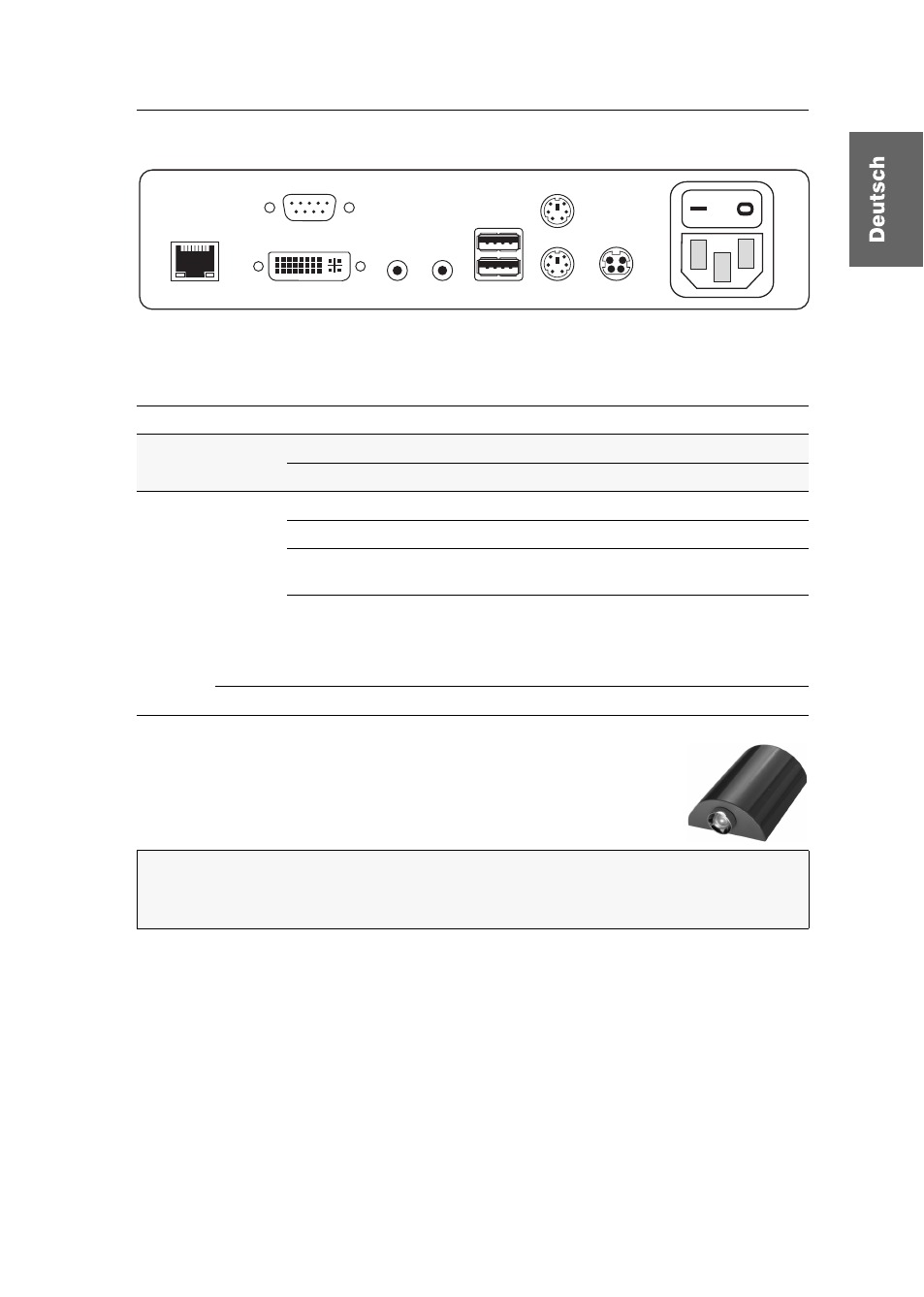

Rückseite
Auf der Rückseite des Arbeitsplatzmoduls befinden sich an der Transmission-Schnitt-
stelle zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
TradeSwitch-LED
Die optional erhältliche TS-LED (Bestellnummer A6100041) leuch-
tet, wenn die Tastatur- und Maussignale eines Master-Arbeitsplat-
zes auf das Arbeitsplatzmodul aufgeschaltet sind.
LED
Farbe
Status
Bedeutung
links
gelb
aus
Es kann keine Netzwerkverbindung hergestellt werden.
blinkt
Netzwerkverbindung zu einem Endgerät hergestellt.
rechts
grün
an
Ein Arbeitsplatzmodul ist auf das Target-Modul aufgeschaltet.
blinkt
Kommunikation mit dem Zentralmodul nicht möglich.
blitzt
Verbindung zum Zentralmodul erfolgreich aufgebaut.
Es ist kein Arbeitsplatzmodul aufgeschaltet.
flackert
Tastatur- und Mauseingaben werden vom aufgeschalteten
Arbeitsplatzmodul übertragen.
Der Rhythmus des Flackerns wird durch die Eingaben des
Anwenders bestimmt.
gelb
blitzt
Ein Firmware-Update wird durchgeführt.
HINWEIS:
Die Aufschaltung der Tastatur- und Maussignale auf ein anderes
Arbeitsplatzmodul oder einen Target-Computer ist nur möglich, falls die kosten-
pflichtige TradeSwitch-Funktion für das Zentralmodul erworben wurde.
Transmission
Mouse
Keyb.
DVI/VGA Out
Micro In Speaker Keyb./Mouse
Red. Power
Main
Power
LED Out
