Seite 12: Installation « zentralmodul 7 · g&d dvicenter dp32
Installation
«
Zentralmodul
7 · G&D DVICenter DP32
Installation und Anschluss der Target-Module
Anschluss der Target-Computer an die Target-Module
Schließen Sie die Target-Computer an die verschiedenen Target-Module an.
Die erforderlichen Schritte werden im Kapitel Target-Modul ab Seite 31 beschrieben.

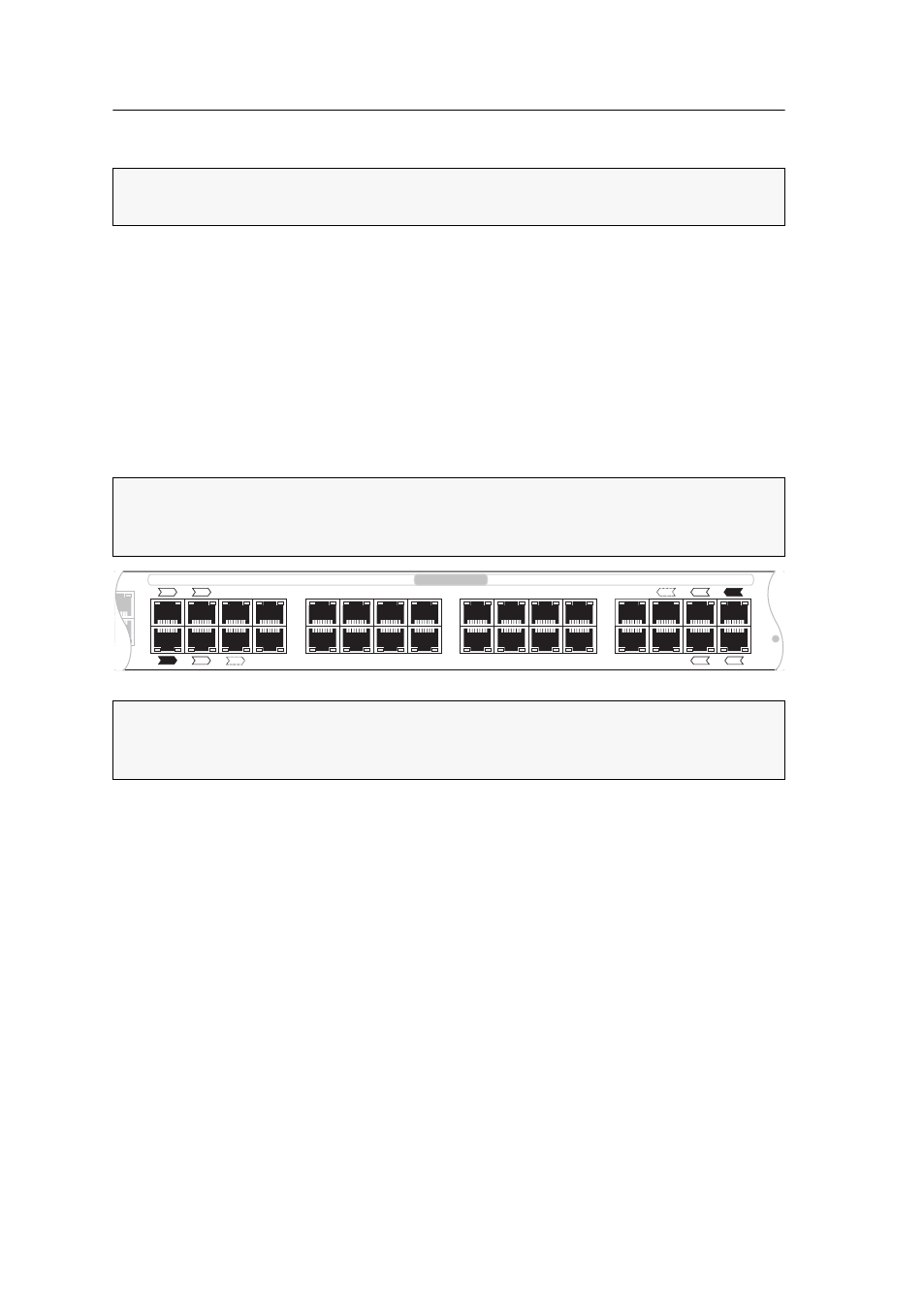

Anschluss der Target-Module an das Zentralmodul
Verbinden Sie die Trans.-Schnittstellen der einzelnen Target-Module mit jeweils
einem Dynamic Port, der zum Anschluss eines Target-Moduls konfiguriert ist. In
der Standardeinstellung sind dies die Ports 9 bis 32.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher).
WICHTIG:
Die maximale Distanz zwischen einem Target-Modul und dem Zent-
ralmodul beträgt 140 Meter.
HINWEIS:
Aktivieren Sie ggf. die Signalisierung der Modi der Dynamic Ports
(s. Seite 17). Die Dynamic Ports zum Anschluss für Target-Module werden durch
das Aufleuchten der grünen LED gekennzeichnet.
WICHTIG:
Das Target-Modul DVI-CPU-UC ist mit zwei Trans.-Schnittstellen ausge-
stattet. Verbinden Sie ausschließlich eine Trans.-Schnittstelle des Target-Moduls
(s. Seite 37) mit diesem Zentralmodul!
us In
s Out
Ident.
16
14
12
10
15
13
11
9
24
22
20
18
23
21
19
17
7
3
5
1
6
8
4
2
26
28
32
30
27
25
31
29
Console side
CPU side
Dynamic Ports
