DVI-CON-Video « Arbeitsplatzmodul
49 · G&D DVICenter DP32
Installation
Anschluss der Geräte des Arbeitsplatzes
DVI/VGA Out:
Schließen Sie den Monitor/Beamer des lokalen Arbeitsplatzes an.
Micro In:
Schließen Sie optional das Mikrofon der Arbeitsplatzes an.
Speaker:
Schließen Sie optional die Lautsprecher der Arbeitsplatzes an.
Verbindung zum Zentralmodul
Transmission:
Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeits-
platzmodule mit jeweils einem Dynamic Port, der zum Anschluss eines Arbeitsplatz-
moduls konfiguriert ist.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher).
Stromversorgung
Main Power:
Verbinden Sie das Stromversorgungskabel mit dem Netzteil und einer
Netzsteckdose.
Red. Power:
Stecken Sie ggf. das Anschlusskabel des optionalen Netzteils zur Herstel-
lung einer redundanten Stromversorgung an. Verbinden Sie das Stromversorgungska-
bel mit dem Netzteil und einer Netzsteckdose eines anderen Stromkreises.
LED Out:
Haben Sie den Funktionsumfang des Zentralmoduls mit der kostenpflichti-
gen TradeSwitch-Funktion erweitert, schließen Sie ggf. hier die optional erhältliche TS-
LED-2 (Bestellnummer A6100041) an.

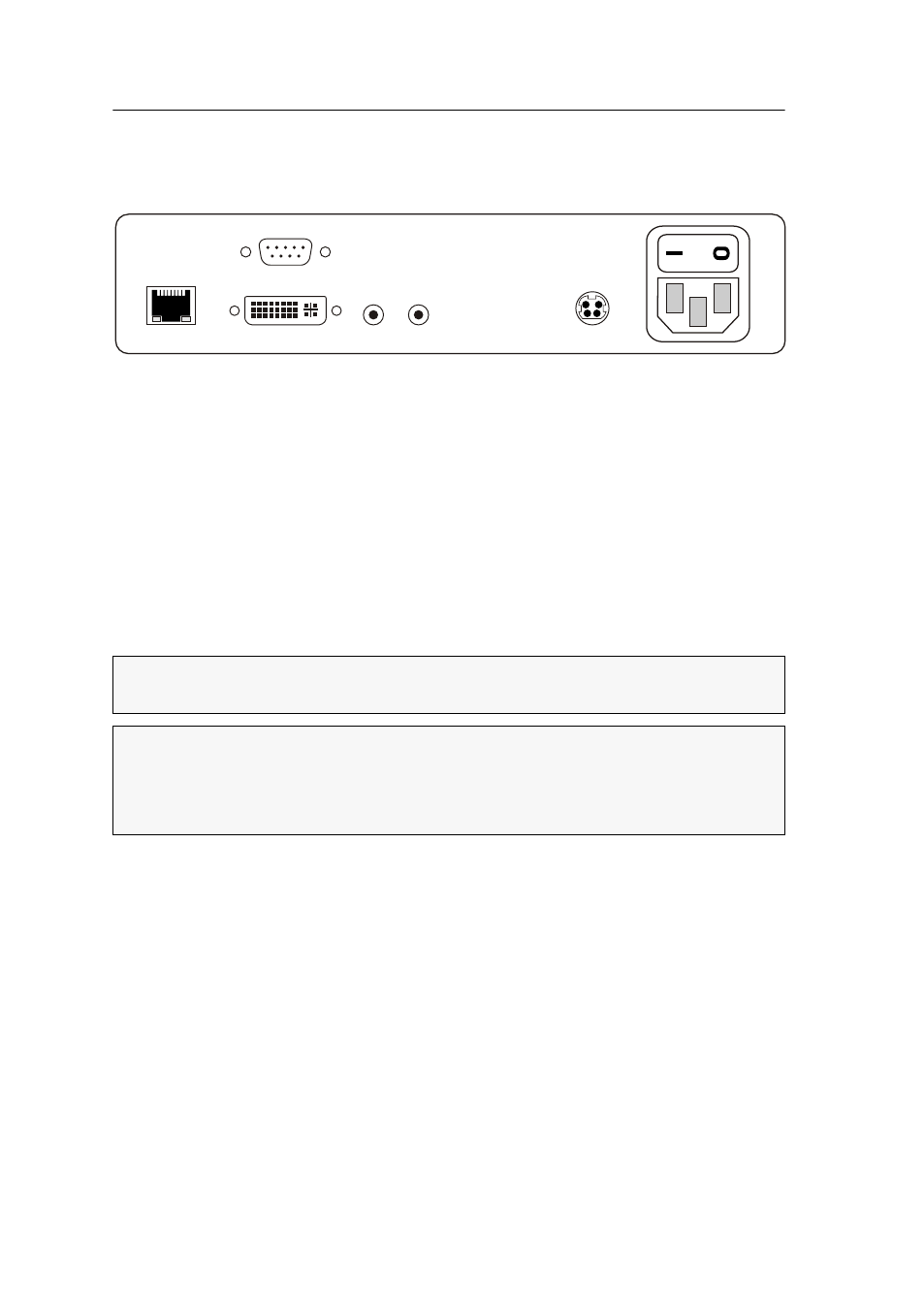

Abbildung 1: Rückansicht des Arbeitsplatzmoduls
HINWEIS:
Beachten Sie die Hinweise im Abschnitt Anschluss der Arbeitsplatzmodule
an das Zentralmodul auf Seite 6.
TIPP:
Bei Störung des Netzwerks oder Ausfall eines Ports am Zentralmodul ist die
direkte Verbindung zwischen einem Arbeitsplatz- und einem Target-Modul möglich.
Verwenden Sie zur Verbindung der beiden Module ein Crossover-Kabel der Katego-
rie 5e (oder höher).
Transmission
DVI/VGA Out
Micro In Speaker
Red. Power
Main
P
ower
LED Out
