Anschluss der Geräte des Arbeitsplatzes
Keyb.: Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an.
Mouse: Schließen Sie die PS/2-Maus des lokalen Arbeitsplatzes an.
Keyb./Mouse: Schließen Sie die USB-Tastatur und/oder die USB-Maus des lokalen
Arbeitsplatzes an.
DVI/VGA Out: Schließen Sie den Monitor des lokalen Arbeitsplatzes an.
Micro In: Schließen Sie optional das Mikrofon der Arbeitsplatzes an.
Speaker: Schließen Sie optional die Lautsprecher der Arbeitsplatzes an.

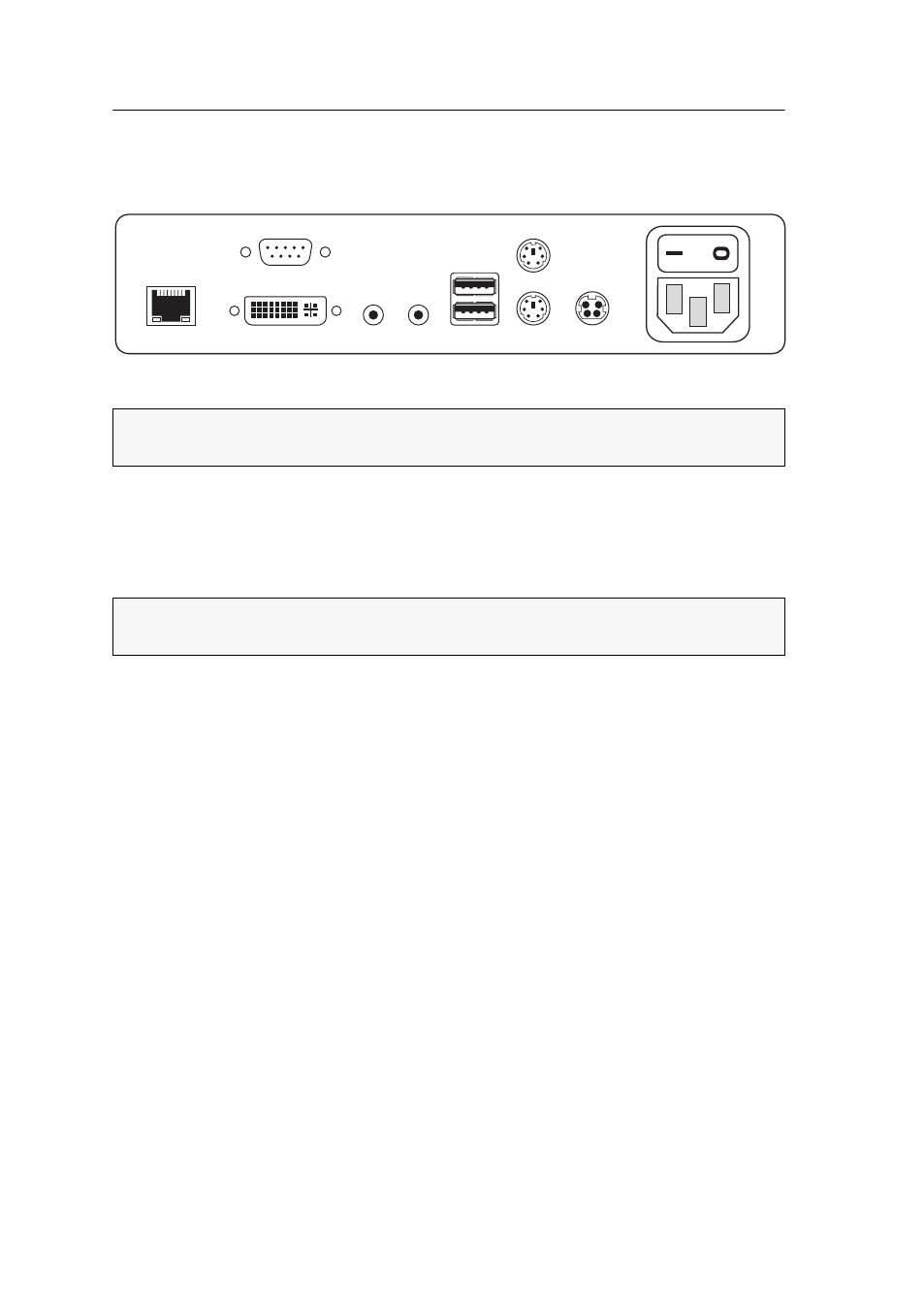

Abbildung 1: Rückansicht des Arbeitsplatzmoduls
HINWEIS: Tastatur und Maus des Arbeitsplatzes können wahlweise über die USB-
oder die PS/2-Schnittstellen des Arbeitsplatzmoduls angeschlossen werden.
HINWEIS: Ein gemischter Betrieb, beispielsweise der Anschluss einer USB-Maus
und einer PS/2-Tastatur wird unterstützt.
Transmission
Mouse
Keyb. DVI/VGA Out Micro In Speaker Keyb./Mouse Red. Power
Main
Power
LED Out
