Bedienungsanleitung Schließnaht-Anlage 1282-4 Beisler Nähautomation
B.1
Beschreibung der Maschine

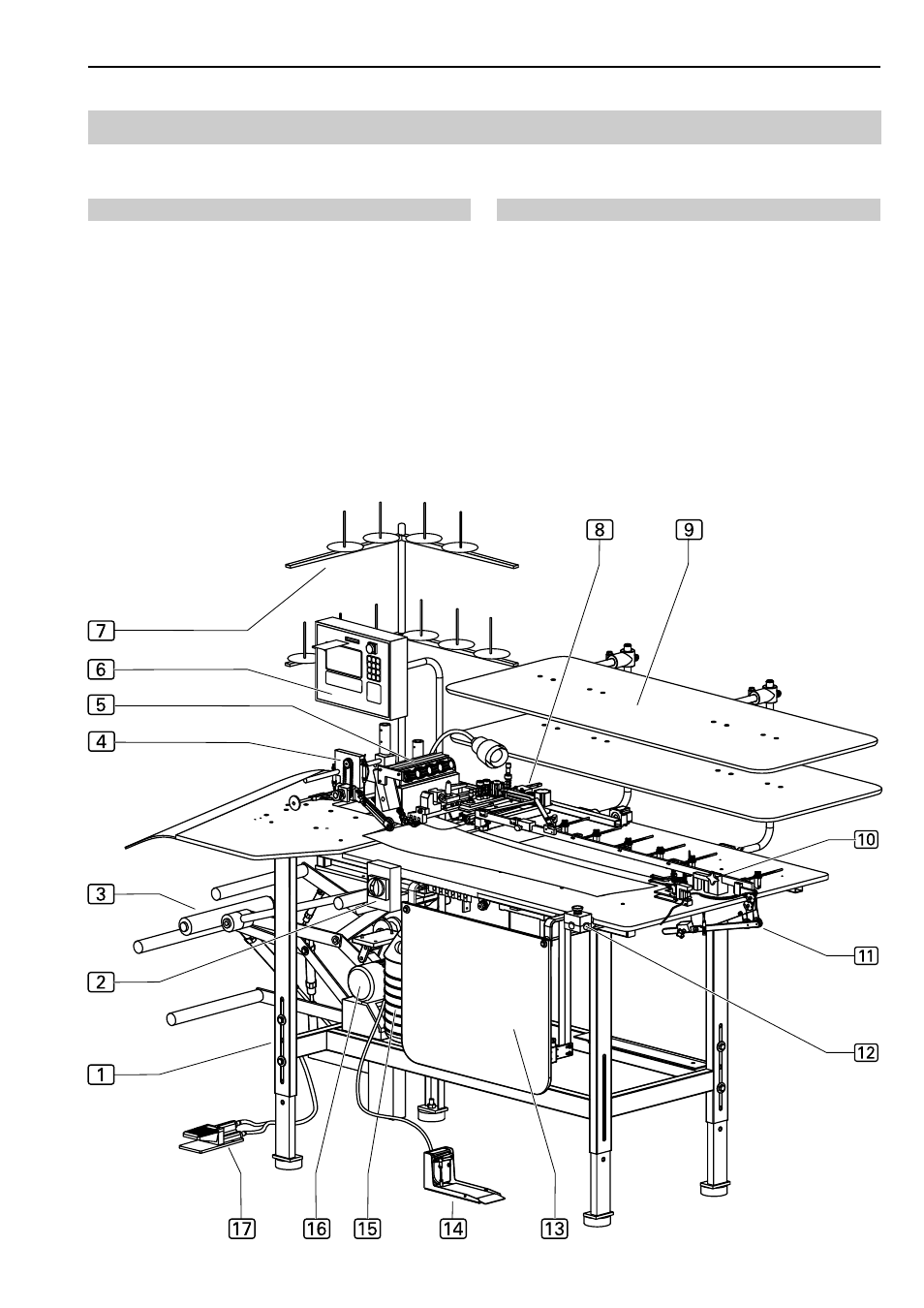

Abb. 1
8 Konturenführung
9 Ablagetisch
a Führungsschiene mit Schleppklemme
b Gegengewicht und Rückholhebel
c Reset-Taster
d Knieschalter Maschinenablauf
e Fußschalter Maschinenablauf
f Abfallbehälter
g Antrieb Nähkopf
h Fußschalter Stapler
B.1.1 Funktionseinheiten
Alle Funktionseinheiten der Schließnaht-Anlage 1282-4
sind an dem höhenverstellbaren Tischgestell montiert und
frei zugänglich.
1 Höhenverstellbares Tischbein
2 Hauptschalter, Not-Aus-Schalter
3 Stapler
4 Transporteinheit
5 Nähkopf mit Näheinrichtung
6 Bedienteil mit Memory-Card
7 Garnständer
Abb. 1
