Service-Anleitung Schließnaht-Anlage 1282-4
- 14 -
Beisler Nähautomation
C.5
Instandhaltung
Zahnriemen des Ausrollers tauschen:
1. Transporteinheit manuell auf die Arbeitsplatte absenken
(siehe D.2.1 Aufbau der Programmsteuerung).
2. Maschine abschalten.

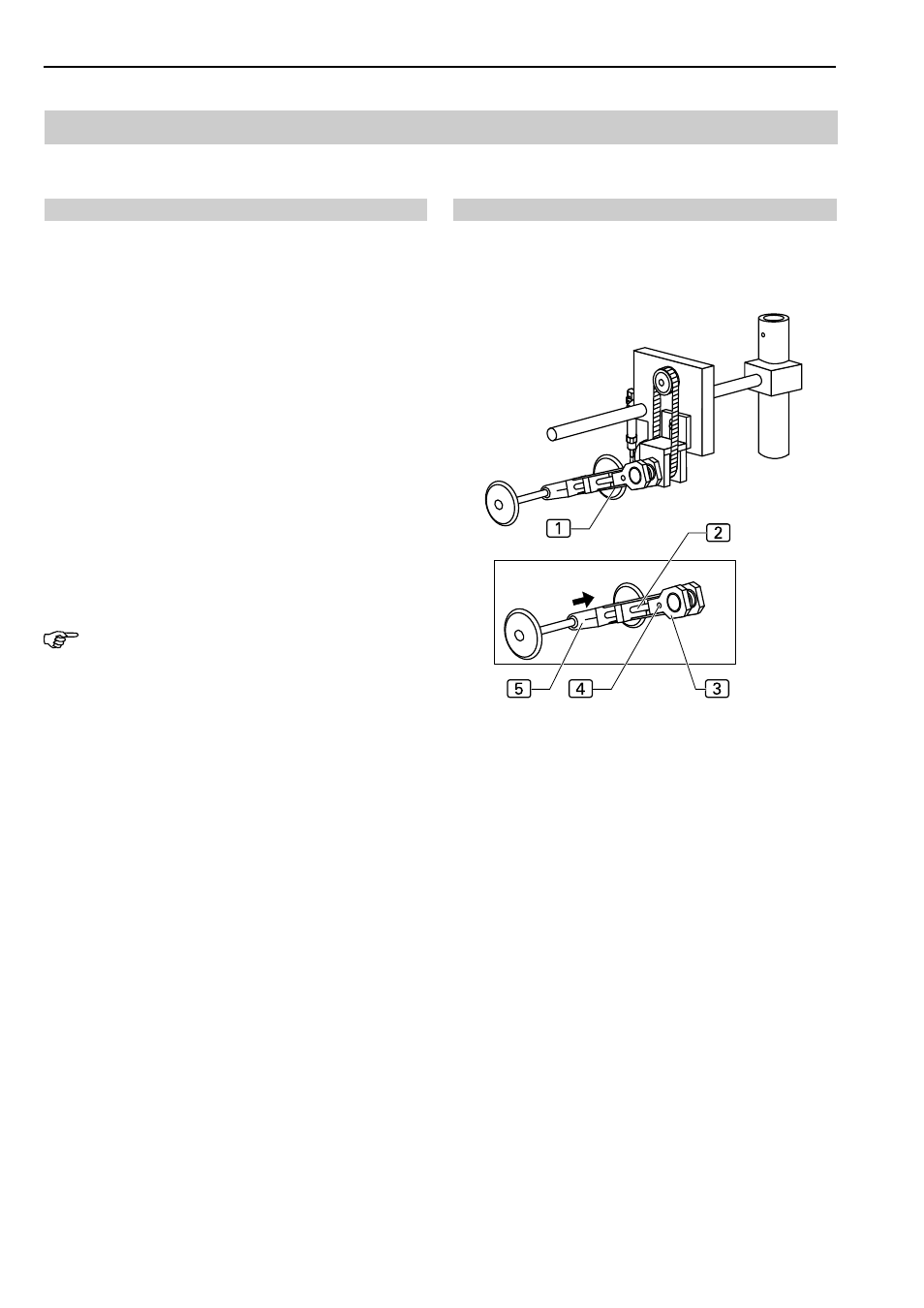

3. Abb. 10: Zahnriemen
1
entspannen, dazu den Ge-
windestift
4
des Lagers
3
lösen und die Führungs-
gabel
5
der beiden Abroller zusammen mit der Di-
stanzwelle
2
nach oben in das Lager verschieben.
4. Zahnriemen aus der Antriebsrolle und Gleitrolle heben
und abnehmen.
5. Zum Einbau den Zahnriemen zuerst in die Gleitrolle
legen, dann in die Anriebsrolle des Lagers legen.
6. Zum Vorspannen des Zahnriemens die Führungsga-
bel der Abroller mit der Distanzwelle nach unten ver-
schieben und den Gewindestift am Lager anziehen. Bei
richtiger Vorspannung muss sich der Zahnriemen in der
Mitte unter spürbarem Gegendruck ungefähr 10 mm
niederdrücken lassen.
HINWEIS - Ausrichtung Transportrollen!
Nach dem Tausch des Zahnriemens muss der Abstand der
Abroller zur Arbeitsplatte neu eingestellt werden (siehe
dazu Kap. C.5.5).
Abb. 10
Abb. 10
