Bedienungsanleitung Schließnaht-Anlage 1282-4
- 16 -
Beisler Nähautomation

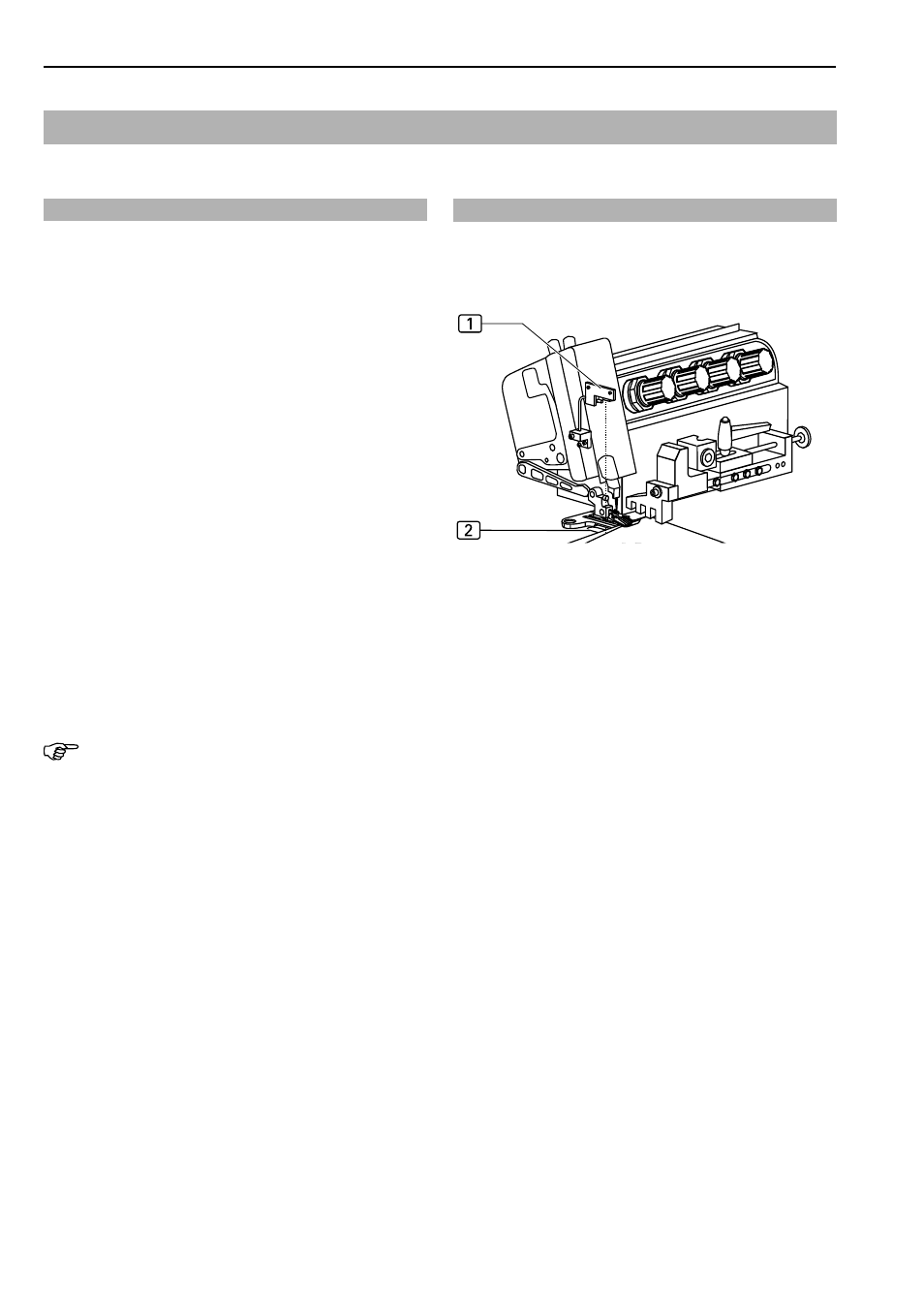

Abb. 16
Abb. 16
B.3
Bedienung
B.3.8 Maschinenablauf starten
Der Maschinenablauf kann in drei unterschiedlichen Ab-
folgen (Modus 00, Modus 01, Modus 02) ausgeführt wer-
den. Werkseitig ist Modus 00 voreingestellt.
Maschinenablauf in Modus 00 steuern, Abb. 16:
Modus 00 startet einen vollautomatischen Maschinenab-
lauf, gesteuert durch die Fotozelle
1 .
1. Hosenteile in Schleppklemme einschieben und über
die Konturenführung am Nähfuß anlegen.
2. Sobald das Stoffmaterial den Lichtstrahl der Fotozel-
le an der Reflexionsfolie 2 unterbricht, startet der Ma-
schinenablauf. Die Fotozelle reagiert mit einer An-
sprechverzögerung. Dieser Zeitwert kann individuell
über die Programmsteuerung eingerichtet werden.
• Die Hosenteile werden entlang der Führungsschie-
ne zur Konturenführung geführt.
• Die Konturenführung steuert den Nahtverlauf.
• Die Nahteinrichtung vernäht die aufeinanderliegen-
den Teile.
• Der Nähvorgang wird beendet, sobald die Hosen-
teile die Relexionsfolie der Fotozelle passiert ha-
ben.
• Der Ausroller zieht das Nähstück vom Arbeitstisch
zum Stapler.
• Der Stapler bündelt die Hosenteile.
HINWEIS - Nähstücke nachlegen!
Sobald die Schleppklemme an die Einlegestation zurück-
gefahren ist, kann der nächste Maschinenablauf gestartet
werden.
