Instandhaltung
C.5.5 Maschine einrichten
HINWEIS - Ein- / Ausgänge aktivieren!
Um Fahrbewegungen der Maschine zu testen oder in In-
tervallen ablaufen zu lassen, können die einzelnen Bewe-
gungsstufen durch die Ein- / Ausgänge der Maschinen-
steuerung aktiviert werden (siehe Programmieranleitung,
D.4.3 Service-Menü Ebene 1).
In der Regel wird die Einrichtung der Maschine über die
Parameterwerte der Nahtprogramme (Spezialparameter)
und die Parameterwerte der Maschinensteuerung (Glo-
balparameter) gesteuert. Die folgenden mechanischen Än-
derungen können zusätzlich erforderlich sein, um mit der
Einstellung der Parameterwerte korrekte Nähte zu erhal-
ten.
Führungsschiene justieren:

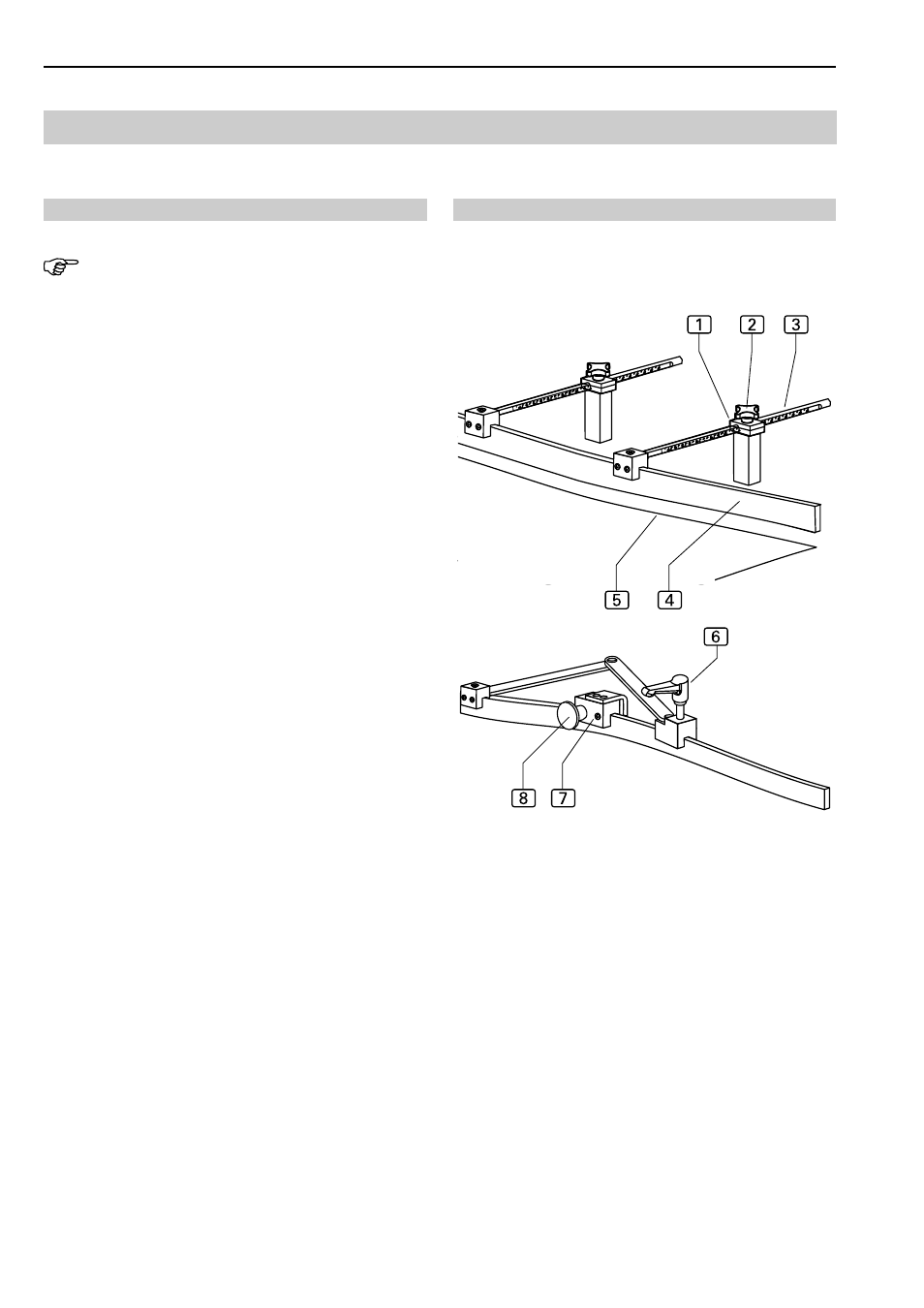

Abb. 12: Die biegsame Führungsleiste
4
gibt die Ver-
laufsrichtung der Schleppklemme vor.
Der Verlauf der Führungsleiste ist identisch mit der Kontur
der zu vernähenden Teile
5
. Die Verlaufsform wird durch
die Veränderung der Position der Führungswelle
3
be-
stimmt.
Kontur einstellen:
1. Hosenteil unter die Führungsschiene legen und mit der
Hüftseite an der Näheinrichtung, am Anschlag der Kon-
turenführung und mit dem Ende an der Einlegestati-
on ausrichten.
2. Zuerst die etwas flachere Kontur an der Einlegestati-
on einstellen. Die jeweiligen Fixierschrauben
2
der
Klemmstücke
1
öffnen, die Führungswellen
3
mit
der Führungsschiene zum Saum der Hose verschie-
ben und fixieren. Fixierschraube
2
festziehen.
3. Abschlussbogen der Führungsschiene oberhalb der
Konturenführung einstellen. Den Verschlußhebel
6
des Klemmstückes öffnen, Bogen der Führungsschiene
am Hosenteil ausrichten und fixieren, dazu den Ver-
schlusshebel wieder schließen.
4. Übernahmeklemme
7
positionieren. Die Übernahme-
klemme klinkt die Hosenteile aus der Schleppklemme
aus, kurz bevor sie die Konturenführung erreicht. Die
Fahrbewegung der Schleppklemme sollte so spät wie
möglich, aber noch in ausreichendem Abstand vor der
Konturenführung von der Übernahmeklemme gestoppt
werden. Rändelschraube
8
öffnen, Übernahmeklem-
me auf der Führungsschiene positionieren und zum Fi-
xieren die Rändelschraube wieder festziehen.
5. Hosenteile abnähen, den Nahtverlauf überprüfen und
gegebenenfalls die Führungsschiene nachjustieren.
Abb. 12
Abb. 12
