Seite 44
- 15 -
Service-Anleitung Schließnaht-Anlage 1282-4
Beisler Nähautomation
C.5
Instandhaltung
Band Schleppklemme tauschen:

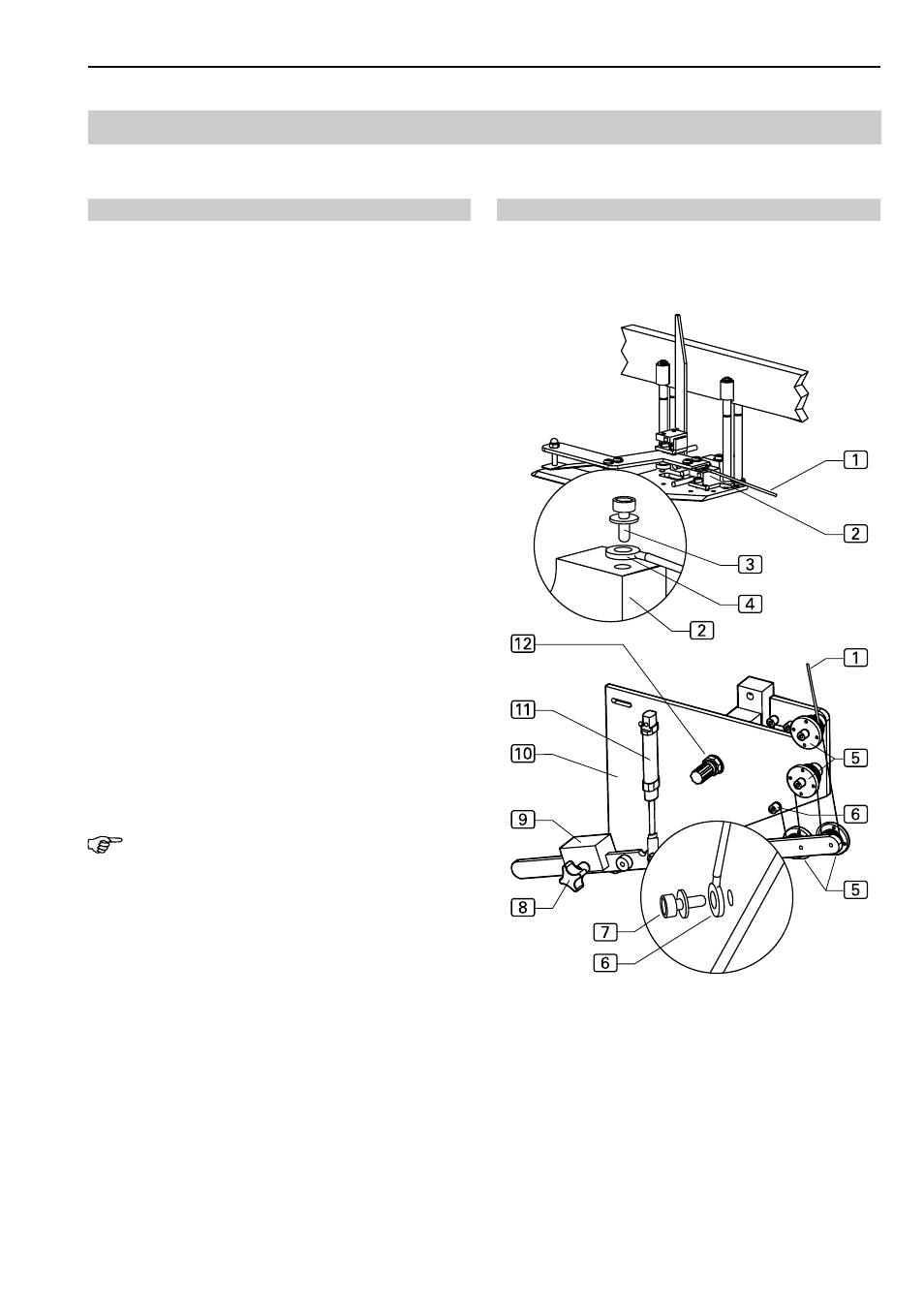

Abb. 11: Das Band
1
der Schleppklemme ist an der Lei-
ste
2
der Schleppklemme und unterhalb des Arbeitsti-
sches an der Platte
a
befestigt. Das Band wird durch das
Gegengewicht
9
gestrafft.
Band ein-/ausbauen:
1. Abb. 11: Das Band ist mit der Öse
4
an der Leiste
angeschraubt. Zum Ausbau die Befestigungsschraube
3
an der Leiste
2
der Schleppklemme heraus-
schrauben.
2. Das entgegengesetzte Ende des Bandes ist mit der
Öse
6
an der Platte
a
angeschraubt. Die Befesti-
gungsschraube
7
an der Platte herausschrauben.
3. Band aus den vier Umlenkrollen
5
nehmen.
4. Beim Einbau darauf achten, dass das Band nicht ver-
dreht und nicht verknotet ist. Band zuerst mit den Ösen
an der Leiste und an Platte festschrauben und danach
in die Umlenkrollen legen.
5. Gegengewicht
9
einjustieren. Fixierschraube
8
öff-
nen und das Gegengewicht auf dem Hebel verschie-
ben. Die Position ist dann richtig eingestellt, wenn die
Zugkraft des Gegengewichtes das Band leicht gestrafft
führt, das Gegengewicht soll aber keine Kraft auf die
Schleppklemme ausübt.
6. Fixierschraube
8
festziehen.
7. Druck des Rückholzylinders
b
einstellen. Um den
Druck und damit die Rückholgeschwindigkeit zu erhö-
hen, den Drehknopf
c
gegen den Uhrzeigersinn dre-
hen.
HINWEIS - Beschädigung der Schleppklemme!
Ist der Druck zu hoch eingestellt und damit die Rückhol-
geschwindigkeit zu schnell, kann die Schleppklemme beim
Aufprall am Prellklotz der Einlegestation beschädigt wer-
den.
Abb. 11
Abb. 11
