- 23 -
Service-Anleitung Schließnaht-Anlage 1282-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Absenkposition und Anpressdruck des Pullers ein-
stellen:

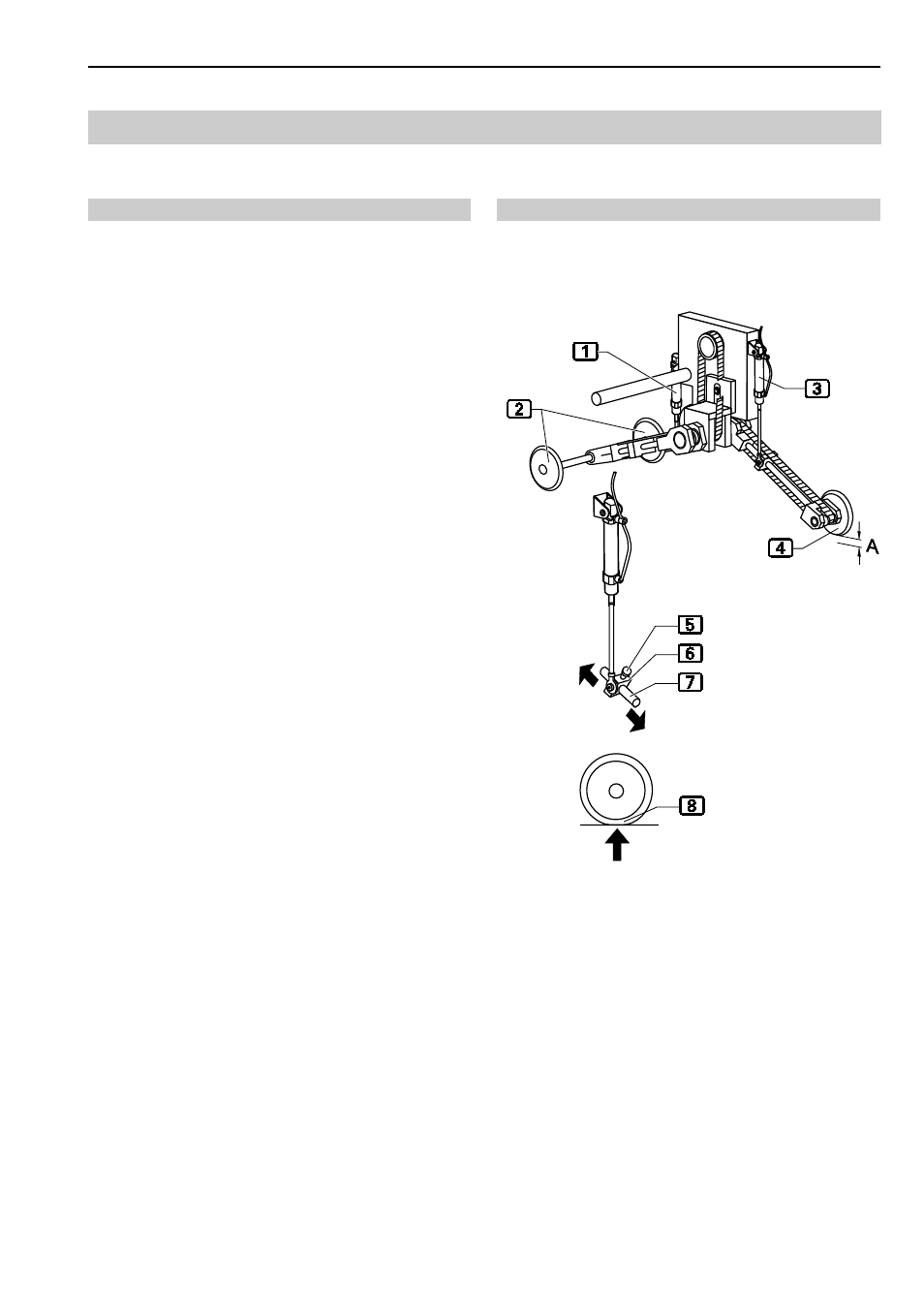

Abb. 19: Die Transportrolle
4 des Pullers sollte bei der
Verarbeitung normaler Materialstärken in abgesenkter Po-
sition in geringem Abstand A (0,1mm - 0,2 mm) über der
Arbeitsplatte stehen.
Ist der Anpressdruck der Transportrollen auf die Arbeits-
platte zu stark, besteht die Gefahr, dass beim Transport
die Stofflagen gegeneinander verschoben werden.
Die beiden Rollen
2 des Ausrollers sollten mit leichtem
Druck auf der Arbeitsplatte anliegen.
Abstände der Transportrollen und des Ausrollers zur
Arbeitsplatte einstellen:
1. Transporteinheit manuell auf die Arbeitsplatte absenken
(siehe Teil D, Programmieranleitung, Ein-/Ausgänge
der Maschinensteuerung anwählen).
2. Maschine abschalten.
3. Transportrollen: Um den Abstand A zwischen Arbeits-
platte und den Transportrollen zu justieren, die Posi-
tion der Klemme des Druckzylinders
3 verändern:
• Die Fixierschraube 5 der Klemme 6 öffnen und
die Klemme auf der Welle 7 des Pullers verschie-
ben. Um den Abstand zu verringen, die Klemme
nach oben verschieben, um den Abstand zu ver-
größern, die Klemme nach unten verschieben.
• Abstand A mit dem zu verarbeitenden Stoffmateri-
al überprüfen. Der Stoff sollte noch leicht unter der
Transportrolle
4 hindurchgezogen werden kön-
nen und sich nicht aufwerfen oder auf die Arbeits-
platte angepresst werden. Ist das Stoffmaterial
entfernt, sollte die Transportrolle die Arbeitsplatte
nicht berühren.
4. Fixierschraube 5 der Klemme festziehen.
5. Ausroller: Um den Abstand zwischen Arbeitsplatte und
den Ausrollern 2 zu justieren, die Position der Klem-
me des Druckzylinders 1 auf der Welle verändern:
• Die Ausrollergabel sollte sich soweit absenken,
dass das Profil 8 der Abroller eine sichtbare An-
pressfläche zeigt.
