Service-Anleitung Schließnaht-Anlage 1282-4
- 6 -
Beisler Nähautomation
C.3
Inbetriebnahme
C.3.2 Druckluft
Der Druckluftanschluss der Maschine ist vorinstalliert. Er
setzt sich aus folgenden Komponenten zusammen:
•

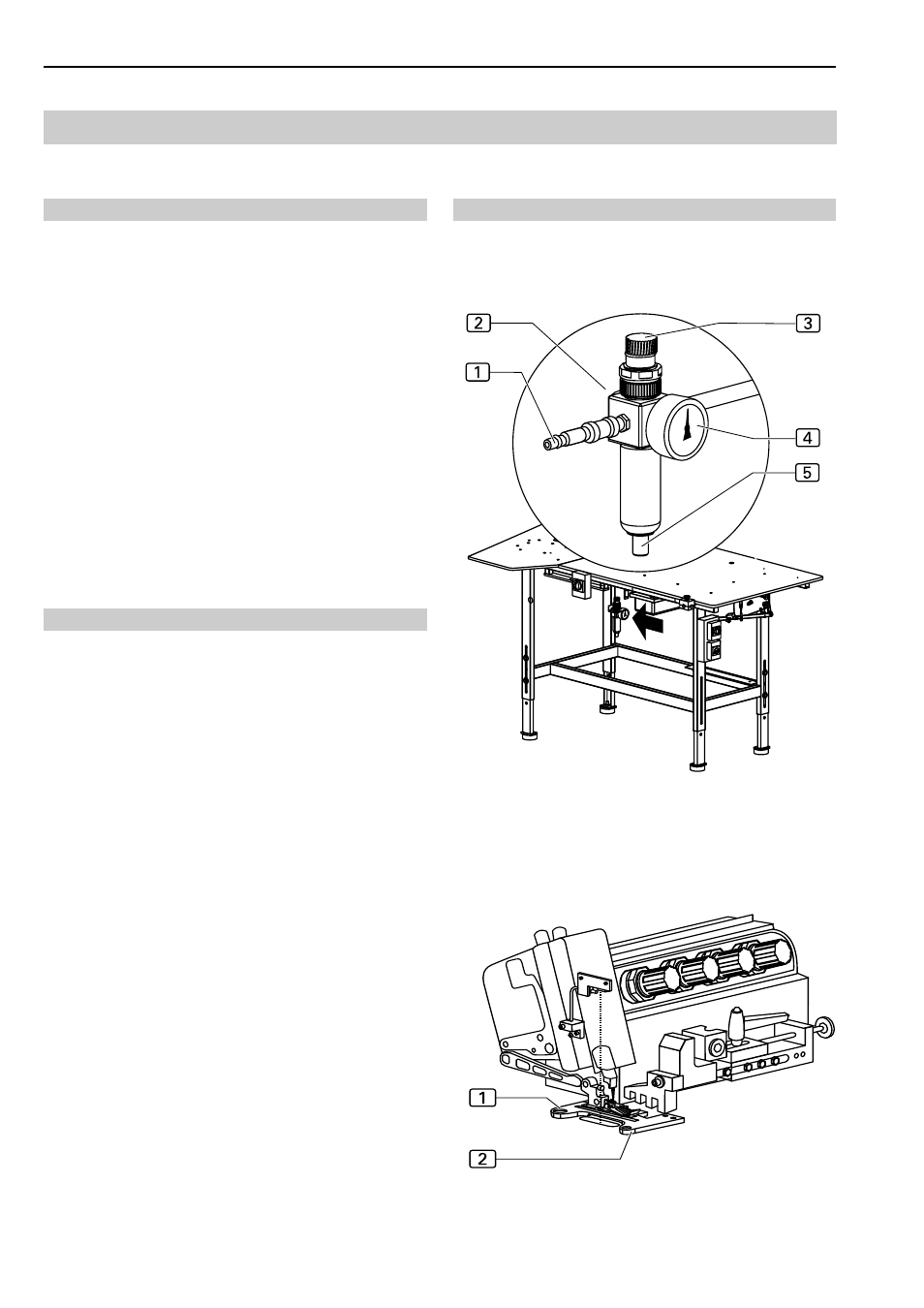

Abb. 3: Druckminderer 2 mit Manometer 4 und
Wasserabscheider 5 ,
• Schnellkupplung 1 für Druckschlauch.
Der Druckminderer ist am linken hinteren Tischbein des
Arbeitstisches montiert.
Maschine an Druckluft anschließen:
1. Stecker des Druckluftschlauches in die bauseitige Ent-
nahmestelle stecken.
2. Bauseitige Druckluftquelle öffnen.
3. Abb. 3: Den Druckminderer auf einen Maschinen-Be-
triebsdruck von 6 bar einstellen. Dazu den Druckregler
3 drehen und Wert am Manometer 4 ablesen:
• Druck erhöhen, im Uhrzeigersinn drehen,
• Druck mindern, gegen den Uhrzeigersinn drehen.
C.3.3 Näheinrichtung
Bevor die Maschine an das Stromnetz angeschlossen und
ein Testlauf gestartet wird, muss der Zustand der Nähein-
richtung überprüft werden.
•
Abb. 4: Befestigungsschrauben 1 und 2 der Stich-
platte der Näheinrichtung nachziehen.
Abb. 3 / 4
Abb. 3
Abb. 4
