Service-Anleitung Schließnaht-Anlage 1282-4 Beisler Nähautomation
C.5
Instandhaltung
Linealanschlag einstellen:
Die Absteppbreite wird durch die Breite des Nähfußes und
den Abstand des Nähfuß zum Anschlag bestimmt. Der
Linealanschlag ist in zwei Ausstattungsvarianten lieferbar:
•
Standard-Linealanschlag
• Automatischer Linealanschlag mit Mitnehmer für die
Konturenführung
HINWEIS - Absteppbreite!
Die Mindestabsteppbreite sollte nicht über Einstellungen
an der Konturenführung reguliert werden, sondern durch
den Austausch der Näheinrichtung/Nähfuß verändert wer-
den. Wird die Näheinrichtung getauscht, muss der Line-
alanschlag neu justiert werden. Aus-/ und Einbau der Näh-
einrichtung ist in der separaten Anleitung zum Nähkopf be-
schrieben.
HINWEIS - Positionen der Konturenführung!
Bevor der Linealanschlag eingestellt werden kann, müssen
die Start- und Stoppposition der Konturenführung in X- /
Y-Richtung korrekt eingestellt sein.
Standard-Linealanschlag einstellen:

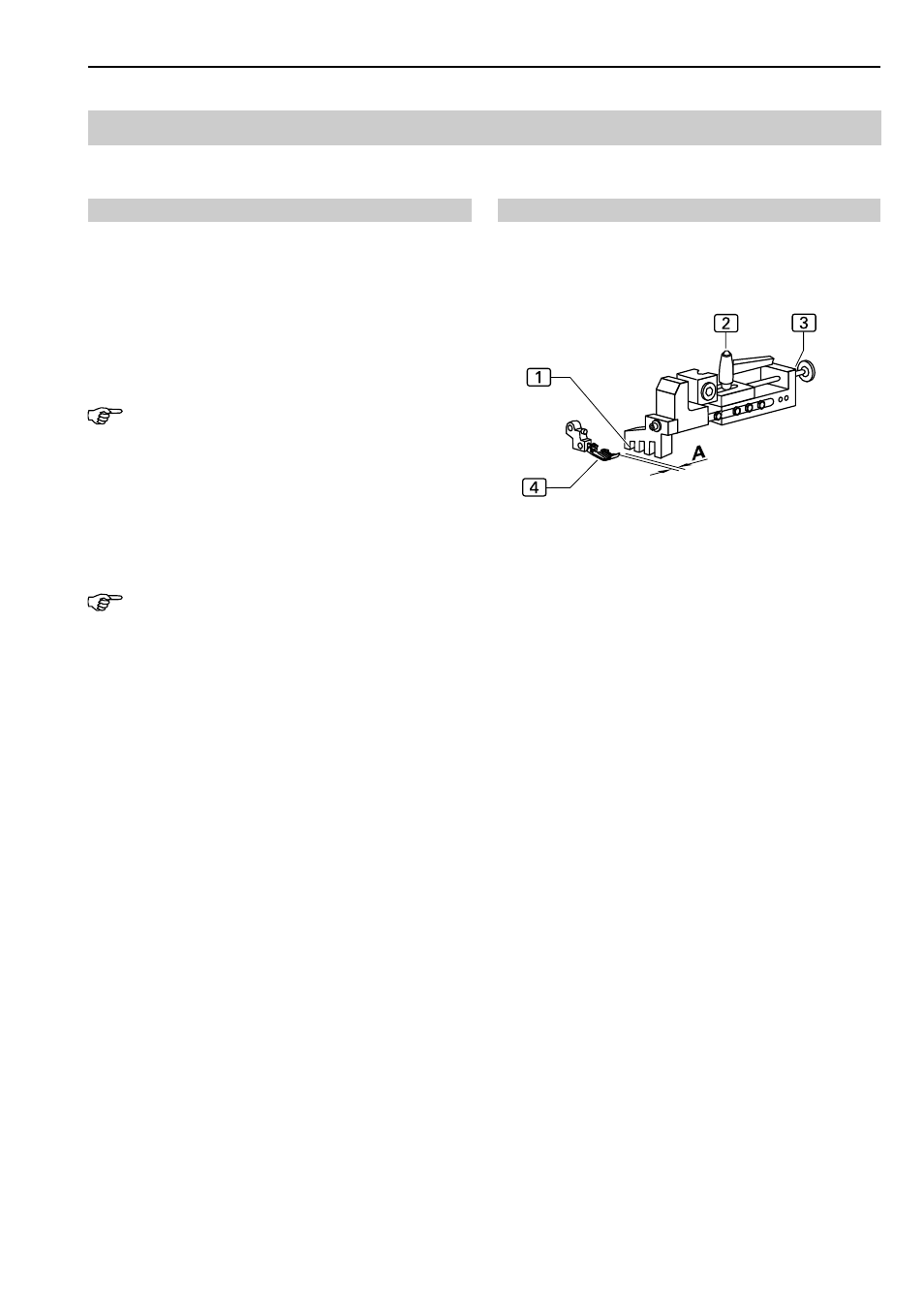

1. Abb. 15: Fixierhebel
2 öffnen.
2. Um den Abstand A, (Nähfuß 4 zur Anlegefläche am
Anschlag 1 ) einzustellen, die Rändelschraube 3
drehen. Der Abstand A sollte 0,1 mm bis 0,2 mm be-
tragen.
3. Abstand mit Fühllehre überprüfen und anschließend
den korrekten Abstand sichern, Fixierhebel zuschrau-
ben.
Abb. 15
Abb. 15
