Service-Anleitung Schließnaht-Anlage 1282-4
- 22 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Fotozelle für Nähstart:

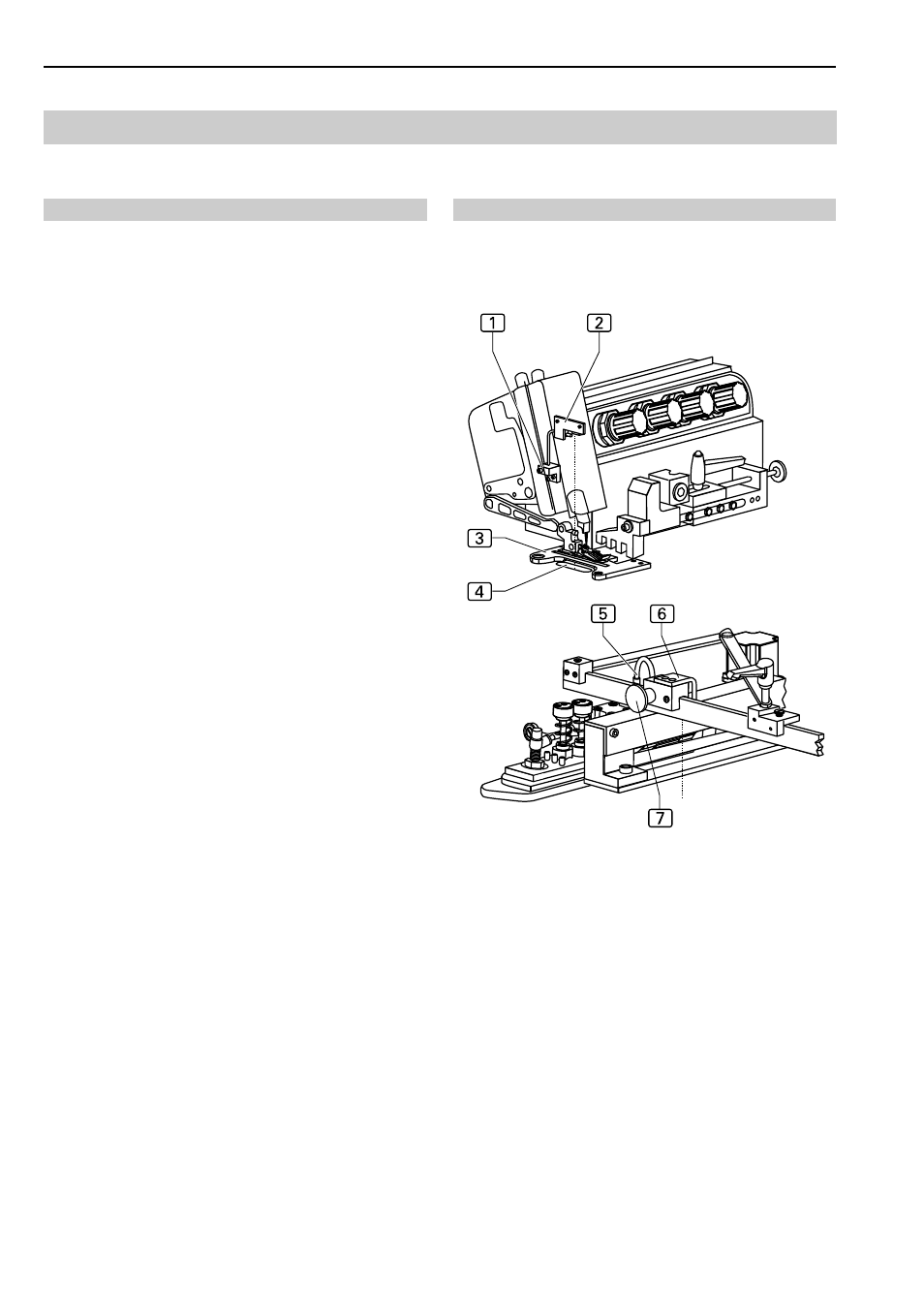

Abb. 18: Die Fotozelle 01 steuert den Nähstart.
Die vertikale Position und die horizontale Ausrichtung
werden an der Halterung
1 eingestellt.
Der Reflexionspunkt des Lichtstrahls wird an der Halte-
rung
2 justiert. Die Position des Lichtstrahls sollte so ein-
gestellt sein, dass der Reflexionspunkt zwischen den
beiden Befestigungsschrauben der Näheinrichtung
3
unmittelbar an der Nadel 4 liegt.
Endschalter für Schleppklemme:
1. Der Initiator
5 ist an einer Halterung an der Führungs-
schiene befestigt. Der Initiator dient als Startschalter,
und bewirkt, dass die Schleppklemme wieder in die
Ausgangsposition zurückgezogen wird.
Die Rändelschraube
7 dient als Anschlag zum öff-
nen der Schleppklemme. Um die Position des Anschla-
ges zu verändern, wird die Rändelschraube
7 gelöst
und die Halterung 6 auf der Führungsschiene ver-
schoben.
Abb. 18
Abb. 18
