Service-Anleitung Schließnaht-Anlage 1282-4
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Fotozelle Nahtsteuerung einstellen:

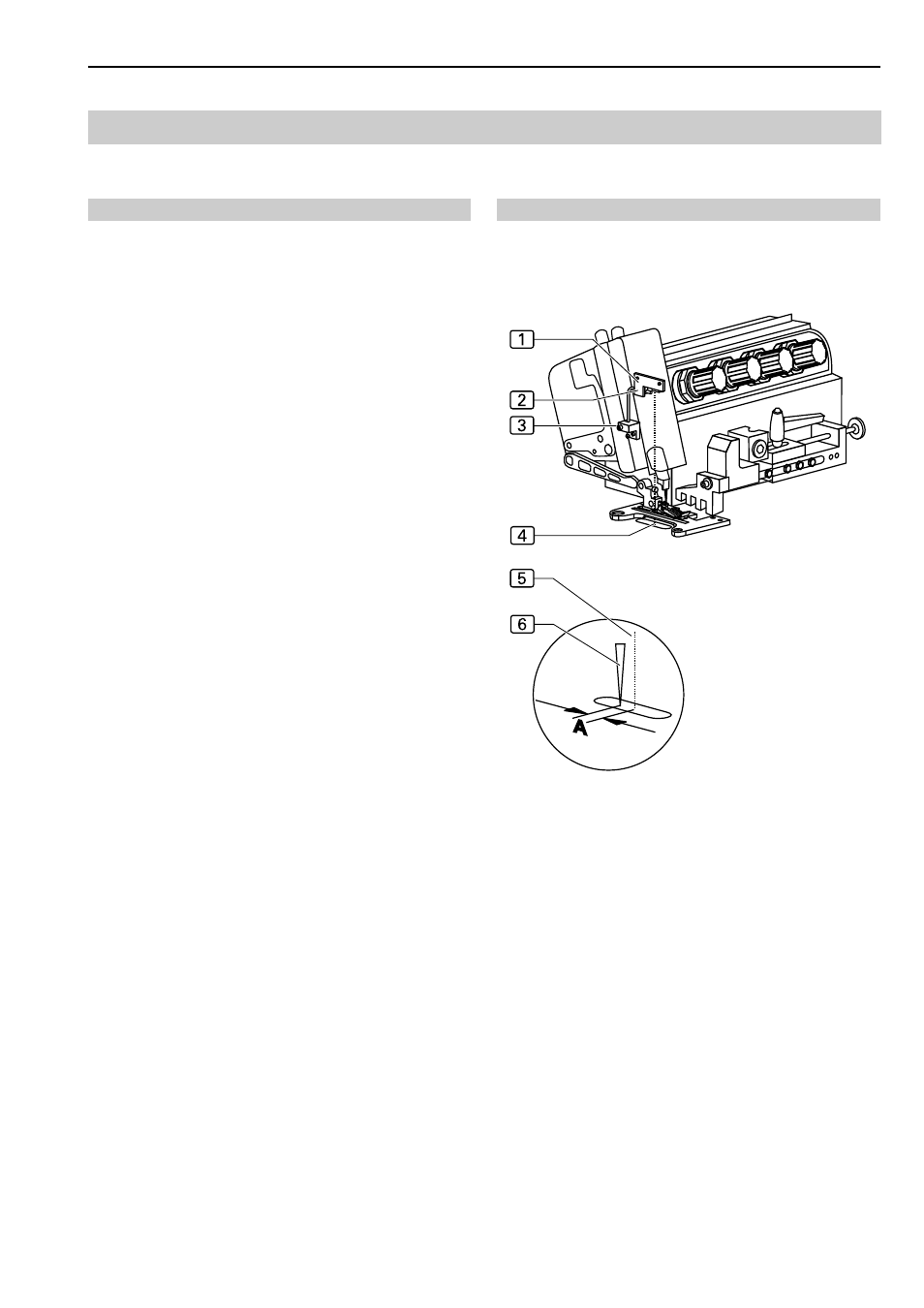

Abb. 17: Die Fotozelle Nahtsteuerung
1
steuert den Start
und das Ende des Nähvorganges. Der rote Lichtstrahl
5
der Fotozelle sollte mittig auf der Relexionsfolie
4
im Ab-
stand A von ca. 1,0 mm bis 1,5 mm vor der Nadel
6
lie-
gen.
1. Um den Lichtpunkt mittig auf der Relexionsfolie zu
positionieren, die Fixierschraube
3
des Haltestabes
lösen und den Haltestab in Position schwenken. Fixier-
schraube wieder festziehen.
2. Um den Lichtpunkt im Abstand zur Nadel zu positio-
nieren, die Fixierschraube
2
der Fotozellenhalterung
lösen und die Halterung auf dem Haltestab verschie-
ben. Fixierschraube wieder festziehen.
