- 17 -
Bedienungsanleitung Schließnaht-Anlage 1282-4 Beisler Nähautomation

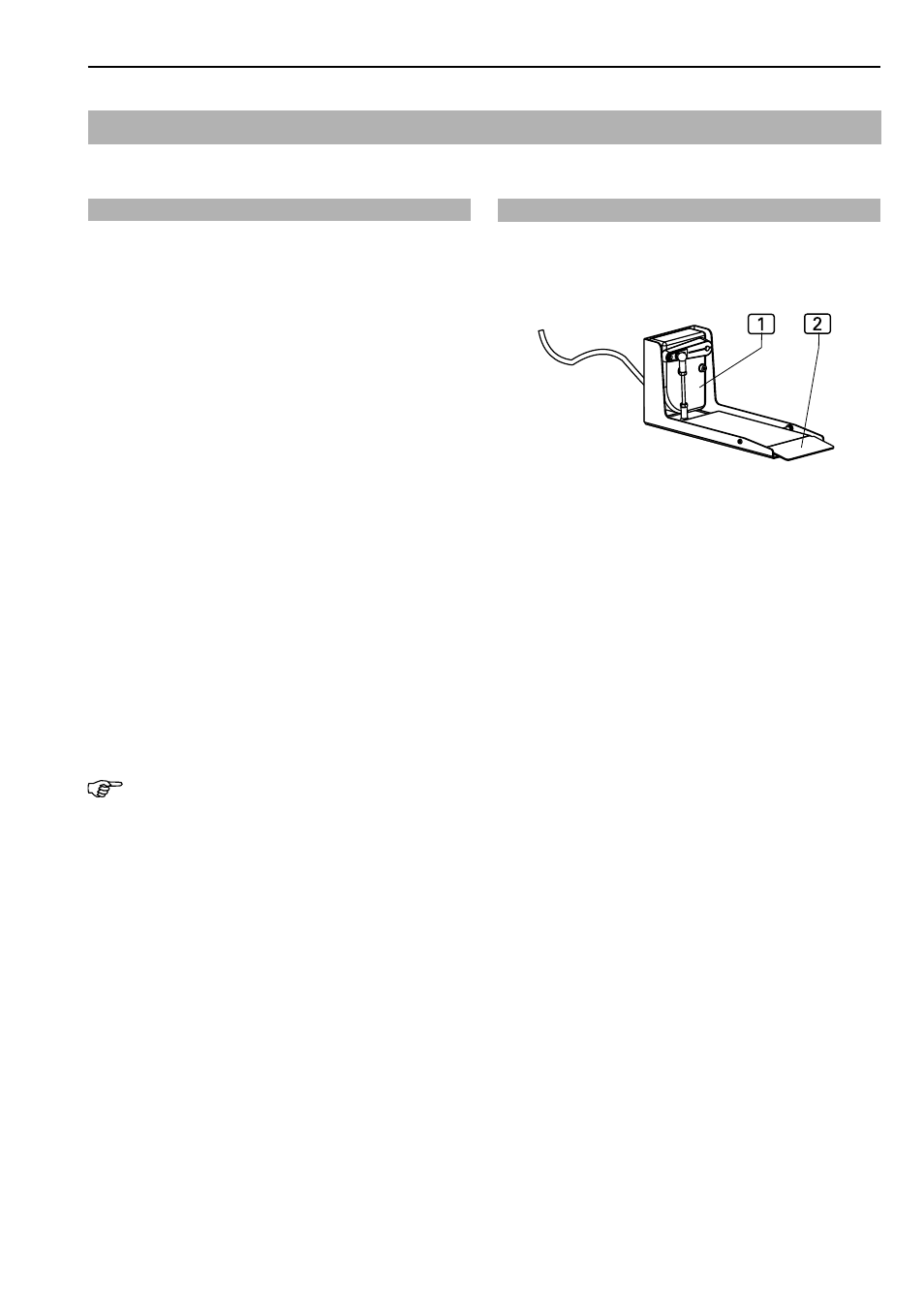

Abb. 17
Abb. 17
B.3
Bedienung
Maschinenablauf in Modus 01 steuern:
Modus 01 startet eine Kombination von manuell geführ-
ter Naht und anschließendem, automatischen Maschinen-
ablauf, gesteuert durch das Pedal.
1. Hosenteile in Schleppklemme einschieben und über
die Konturenführung am Nähfuß anlegen.
2. Durch Drücken der rechten Fußpedalseite 2 startet
der Nähvorgang. Die Nähgeschwindigkeit kann dabei
abhängig vom ausgeübten Druck, in zwölf Stufen ge-
steuert werden. Je stärker der Druck, desto höher die
Geschwindigkeit. Die Naht kann mit dieser Steuerung
manuell über komplizierte Nähstellen geführt werden.
3. An einer beliebigen Stelle der Naht kann durch Drücken
der linken Fußpedalseite 1 der automatische Maschi-
nenablauf gestartet werden.
• Die Restnähstrecke wird entlang der Führungs-
schiene zur Konturenführung geführt.
• Die Konturenführung steuert den weiteren Naht-
verlauf.
• Die Nahteinrichtung vernäht die aufeinanderliegen-
den Teile.
• Der Nähvorgang wird beendet, sobald die Hosen-
teile die Relexionsfolie der Fotozelle passiert ha-
ben.
• Der Puller zieht das Nähstück vom Arbeitstisch
zum Stapler.
• Der Stapler bündelt die Hosenteile.
HINWEIS - Nähstücke nachlegen!
Sobald die Schleppklemme an die Einlegestation zurück-
gefahren ist, kann der nächste Maschinenablauf gestartet
werden.
