Service-Anleitung Schließnaht-Anlage 1282-4
- 12 -
Beisler Nähautomation
C.5
Instandhaltung
Zahnriemen Konturenführung tauschen:
Die beiden Zahnriemen für die Schrittmotoren der Kon-
turenführung (X-Schiene und Y-Schiene) werden durch
eine Riemenklemme miteinander verbunden.
1. Maschine vom Stromnetz nehmen.
2. Konturenführung auf der X-/Y-Schiene manuell ver-
schieben, bis die jeweilige Riemenklemme frei zugäng-
lich ist.

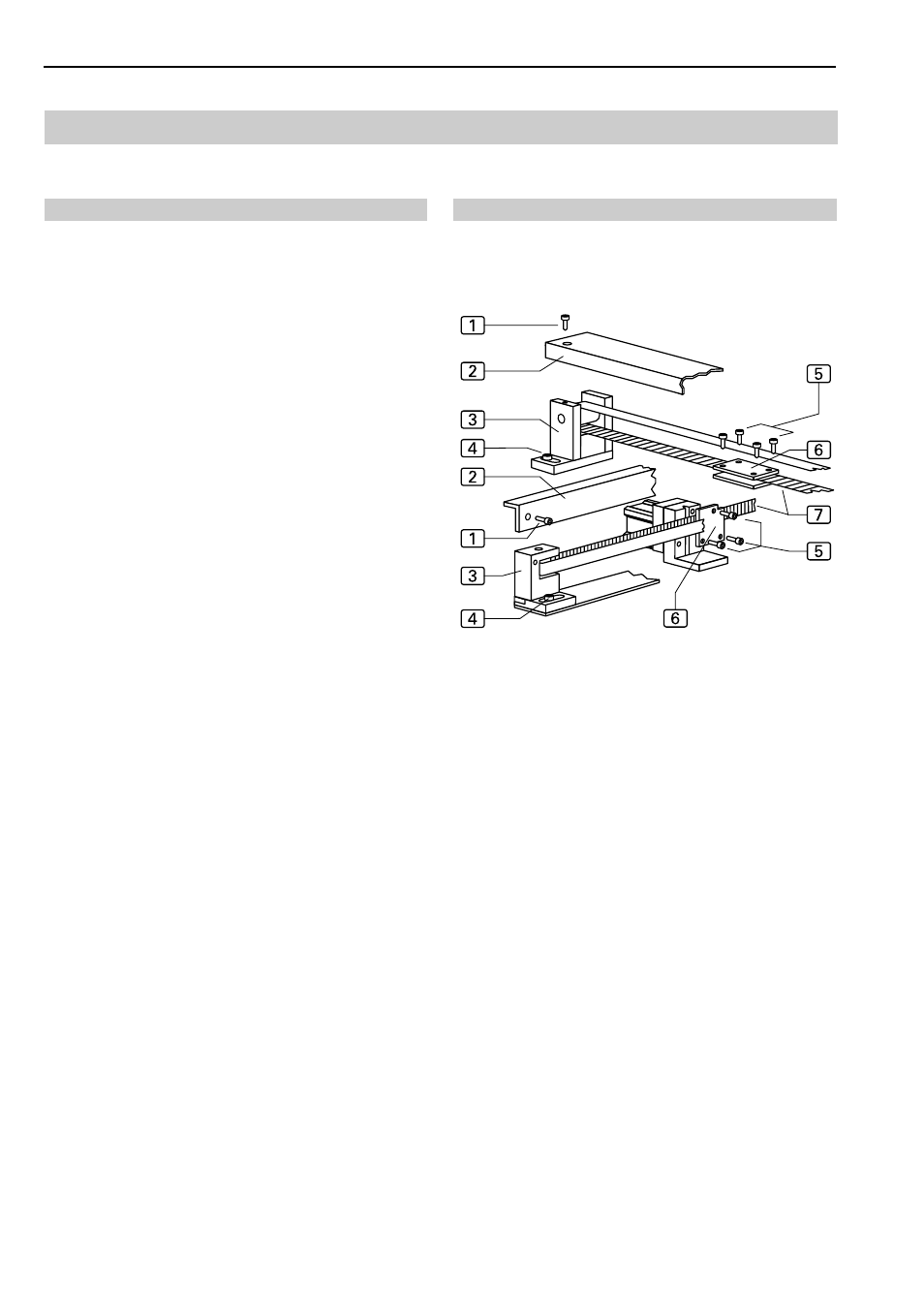

3. Abb. 7: Befestigungsschrauben
1
der Riemenabdek-
kungen
2
am jeweiligen Lagerbock
3
herausschrau-
ben und die Abdeckung abnehmen.
4 Die Fixierschrauben
4
des Lagerbocks
3
lösen, um
den Zahnriemen
7
zu entspannen.
7. An der X-Schiene ist die Riemenklemme
6
mit jeweils
vier, an der Y-Schiene mit jeweils drei Verbindungs-
schrauben
5
an der Befestigungsplatte des Schritt-
motors befestigt. Verbindungsschrauben herausschrau-
ben und den Zahnriemen
7
abnehmen.
8. Tauschriemen auf die beiden Gleitrollen legen.
9. Die Zahnriemen
7
mit den Bohrungen an den Enden
in die Fixierstifte und die Riemenklemme
6
auf der
Befestigungsplatte des Schrittmotors verschrauben.
10.Zahnriemen
7
spannen, dazu den Lagerbock ver-
schieben und die Fixierschrauben
4
anziehen. Bei
richtiger Vorspannung muss sich der Zahnriemen in der
Mitte unter spürbarem Gegendruck ungefähr 10 mm
niederdrücken lassen. Die Fixierschrauben
4
festzie-
hen.
11. Die Abdeckung an die Lagerböcke anmontieren.
Abb. 7
Abb. 7
