- 15 -
Bedienungsanleitung Schließnaht-Anlage 1282-4 Beisler Nähautomation
B.3
Bedienung
B.3.7 Nähstücke ausrichten und anlegen

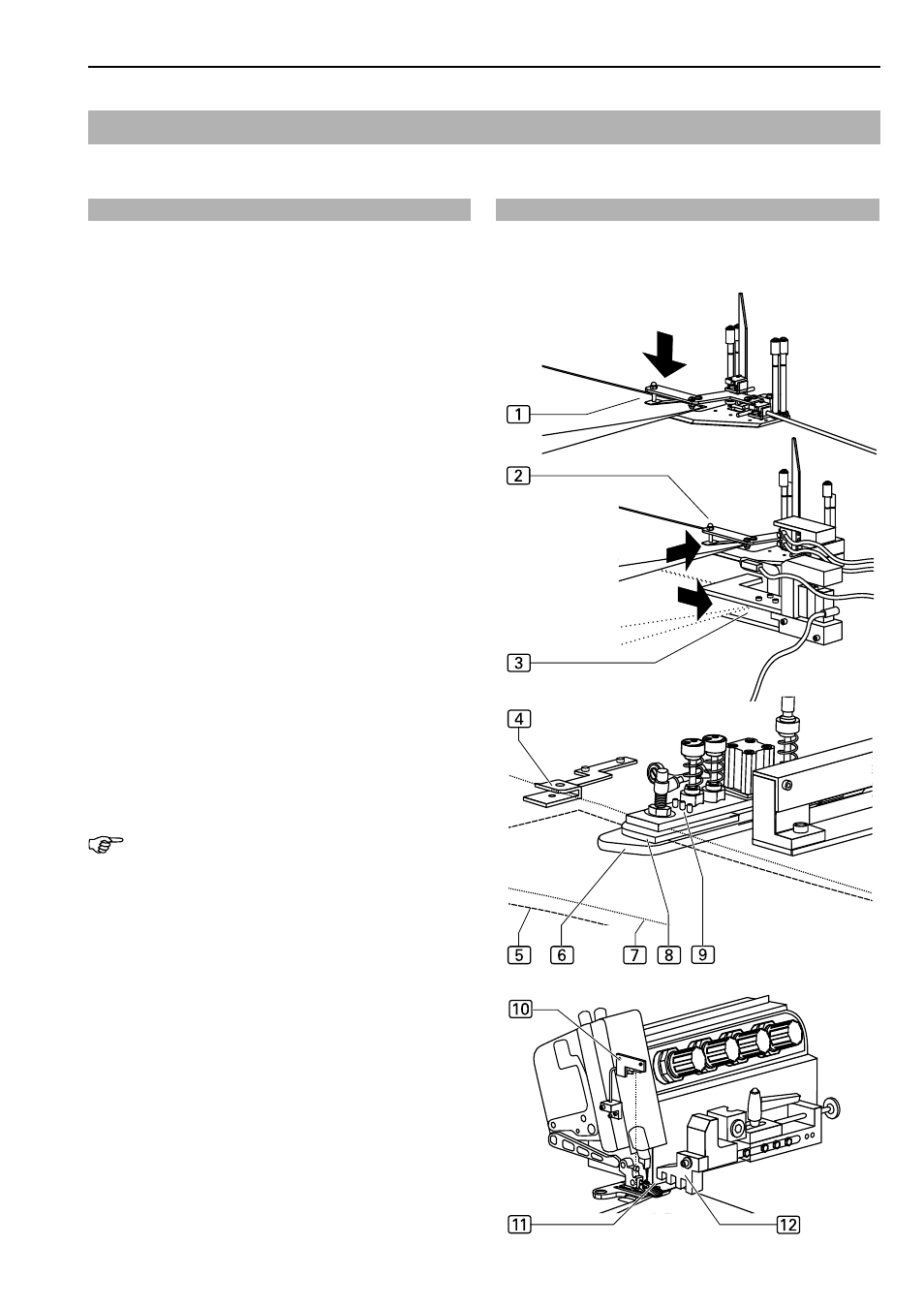

1. Abb. 15: Hosenteile saumbündig aufeinander legen.
Die Reihenfolge ist abhängig vom vorgewählten
Nahtprogramm.
2. Sicherstellen, dass sich die Schleppklemme an der
Anlegeposition (rechte Seite der Arbeitsplatte) befin-
det.
3. Die Enden der beiden Hosenteile von vorne in die Na-
delklammer 1 der Schleppklemme schieben und die
Klammer nach unten drücken.
Ist die Anlage mit der optionalen Maschinenkomponen-
te Stoffübergabe ausgerüstet, werden die Hosenenden
von vorn in die Stoffübergabe
3 geschoben.
Die Stoffübergabe übergibt die Hosenenden an die
Schleppklemme
2 , wo sie mit der Nadelklammer au-
tomatisch fixiert werden.
4. Hosenteile an der Konturenführung anlegen. Das un-
tere Hosenteil 5 über die Grundplatte 6 , unter die
Mittelzunge 8 , das obere Hosenteil 7 über die
Mittelzunge 8 der Konturenführung legen. Beide Ho-
senteilen bis zum Anschlag 9 der Konturenführung
schieben.
Ist die Anlage mit einer Konturenführung für Schnei-
derqualität ausgestattet, muss die Vorderhose bis zum
Anschlag in die Stofführung
4 geschoben werden.
Die Hinterhose wird, abhängig von der Naht, oberhalb
oder unterhalb der Stofführung angelegt.
5. Hüftseitiges Ende der Hosenteile am Linealanschlag
c anlegen und unter den Nähfuß b bis zur Nadel
schieben.
HINWEIS - Einlegevorgang zurücksetzen!
Soll der Einlegevorgang abgebrochen werden, die Hosen-
teile vom Lichtstrahl der Fotozelle
a wegziehen. Die
Fotozelle erkennt hell, der Maschinenablauf wird abgebro-
chen.
Abb. 15
Abb. 15
