Funktion der Maschine

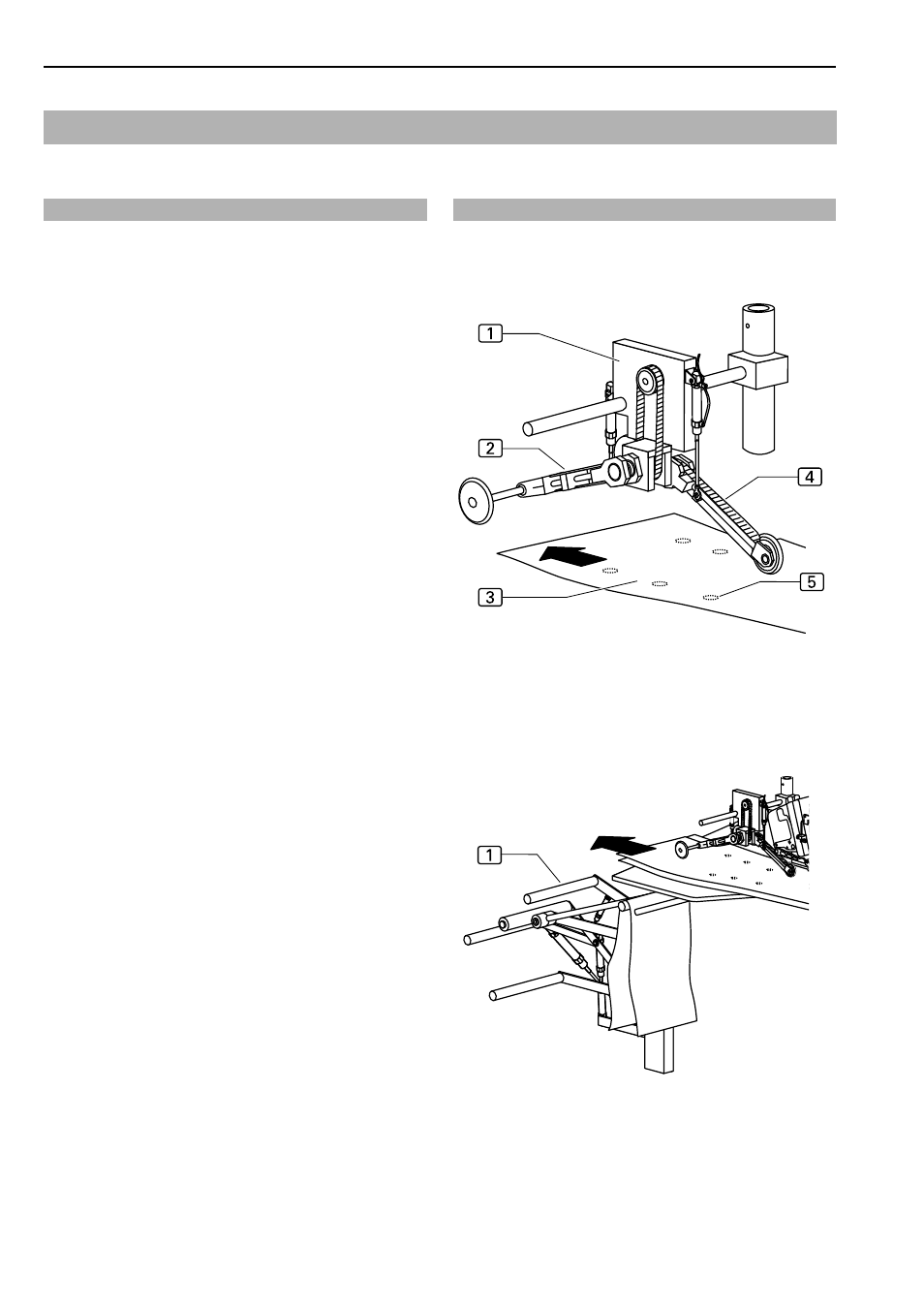

Transporteinheit, Abb. 7:
Die Transporteinheit 1 besteht aus dem Puller 4
und dem Ausroller 2 . Der Ausroller übernimmt die Ho-
senteile 3 vom Transport des Nähkopfes und trans-
portiert sie weiter über die Tischkante des Arbeitsti-
sches zum Stapler (Abb. 8).
Der Puller sorgt durch angepasste Veränderung sei-
ner Drehgeschwindigkeit dafür, dass die Stoffkontur am
Linealanschlag geführt wird.
Rückt das Nähstück vom Linealanschlag weg, verrin-
gert der Puller seine Drehgeschwindigkeit, so dass das
Nähstück an den Linealanschlag herangezogen wird.
Umgekehrt wird die Drehgeschwindigkeit des Pullers
erhöht, sobald sich das Nähstück zu weit gegen den
Linealanschlag bewegt.
Zur Verbesserung der Gleitfähigkeit der Hosenteile sind
im Bereich des Pullers sechs Druckluftdüsen
5 in die
Arbeitsplatte eingelassen. Die Druckluft bläst von unten
gegen die Hosenteile und erzeugt so ein Luftpolster,
das die Reibung vermindert.
Stapler, Abb. 8:
Der Stapler 1 bündelt die abgenähten Hosenteile.
Abb. 7/8
Abb. 7
Abb. 8
