Funktion der Maschine
Abb. 10
Abb. 10
Symbolleiste
Die Symbolleiste
7
weist auf die Menüs hin, die über
die Funktionstasten direkt aus der Start-Ebene aufge-
rufen werden können.
Alle weiteren Funktionen der Maschine sind durch die
Anwahl der entsprechenden Menüs in den unterschied-
lichen Programm-Ebenen einstell- oder veränderbar.
Die jeweils dazugehörigen Symbole werden im Display
des Bedienteils angezeigt.

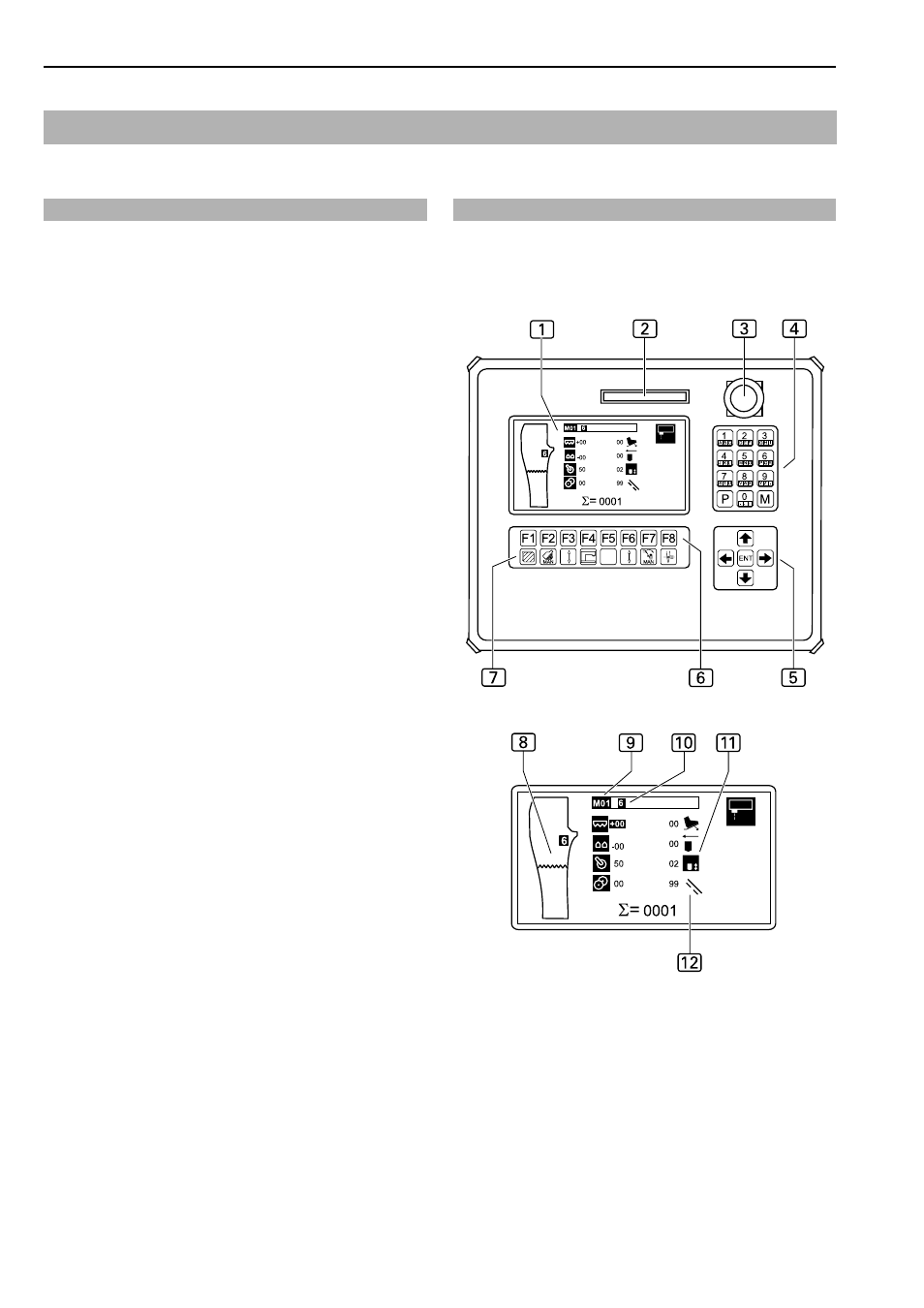

B.2.5 Bedienteil
Display
Am Display
1
werden während des Betriebes der Ma-
schine die eingestellten Werte des ausgewählten Naht-
programmes angezeigt. Werden Menüs aufgerufen,
werden das Bildzeichen zum Menü oder die entspre-
chenden Parameter der Funktion angezeigt.
Display-Anzeige
8
Symbol des Nahtbildes
9
Bezeichnung des Nahtprogrammes (Ein Naht-
programm kann aus mehreren Nähten bestehen)
a
Nahtnummer des Nahtprogrammes
b
Symbol einer aktivierten Nahtfunktion. Das Sym-
bol wird invers angezeigt.
c
Symbol einer deaktivierten Nahtfunktion der aus-
gewählten Naht. Das Symbol wird schwarz auf
hellem Hintergrund angezeigt.
Steckplatz
2
für Memory-Card
Die Memory-Card ist das Speichermedium für die Si-
cherheitskopien aller Daten der Programmsteuerung.
Programme können auf die Memory-Card kopiert und
gesichert werden und bei Bedarf wieder in die Maschi-
nensteuerung geladen werden.
Taster Programm-Stop
Wird der Taster Programm-Stop
3
während des Ma-
schinenablaufs gedrückt, werden alle Fahrbewegun-
gen und der Nähvorgang gestoppt.
Nummernblock
Am Nummernblock
4
werden sämtliche veränderba-
ren Zahlenwerte eingegeben.
Mit der Taste M werden die gewünschten Nahtprogram-
me aufgerufen.
Mit der Taste P werden Untermenüs aufgerufen, Ein-
gaben bestätigt und der Programmiermodus verlassen.
Pfeiltasten
Mit den Pfeiltasten
5
"Hoch" und "Tief" wird der Cur-
sor (Blinkzeichen) im angewählten Menü zeilenweise
nach oben bzw. nach unten bewegt.
Mit der Pfeiltaste "Rechts" bzw. "Links" wird im ange-
wählten Menü mit dem Cursor entweder der gewünsch-
te Parameter markiert oder falls die Parameterliste aus
mehreren Seiten besteht, vor- oder zurückgeblättert.
Funktionstasten
Mit den Funktionstasten
6
werden in der angewählten
Ebene die Menüs zum Einstellen oder Ändern der
Maschinenfunktionen aufgerufen.
