- 13 -
Service-Anleitung Schließnaht-Anlage 1282-4 Beisler Nähautomation
C.5
Instandhaltung
Zahnriemen Transporteinheit tauschen:
Die Transporteinheit besteht aus drei Einheiten, die jeweils
von einem Zahnriemen angetrieben werden:
•
Zahnriemen des Schrittmotors,
• Zahnriemen des Pullers,
• Zahnriemen des Ausrollers.
Zahnriemen des Schrittmotors tauschen:
1. Transporteinheit manuell auf die Arbeitsplatte absenken
(siehe D.2.1, Programmsteuerung).
2. Maschine abschalten.
3. Abb. 8: Zahnriemen entspannen, die Fixierschraube
5 der Befestigungsplatte des Schrittmotors lösen.
4. Zahnriemen zuerst aus der Antriebsrolle 1 des Schritt-
motors heben und dann über den Abroller 4 abneh-
men. Dazu muss der Druckzylinder 3 an der unter-
en Aufhängung ausgehängt werden. Die Befestigungs-
mutter
2 abschrauben und die Zylinderschraube von
der Welle abziehen.
5. Zum Einbau den Zahnriemen über das Gestänge der
Transportrollen führen, zuerst in die Antriebsrolle der
Welle legen, dann in die Antriebsrolle des Schrittmo-
tors legen.
6. Zum Vorspannen des Zahnriemens die Platte mit dem
Schrittmotor nach unten schieben und und die Fixier-
schraube anziehen. Bei richtiger Vorspannung muss
sich der Zahnriemen in der Mitte unter spürbarem Ge-
gendruck ungefähr 10 mm niederdrücken lassen.
7. Die Fixierschraube 5 festziehen.
Zahnriemen des Pullers tauschen:
1. Transporteinheit manuell auf die Arbeitsplatte absen-
ken.
2. Maschine abschalten.
3. Abb. 9: Zahnriemen entspannen, den Gewindestift
5
am Lager lösen und das Lager auf der Distanz-
welle
6 nach oben verschieben.
4. Zahnriemen aus der Anriebsrolle 1 und der Gleit-
rolle 3 heben und abnehmen.
5. Zum Einbau den Zahnriemen zuerst in die Gleitrolle
und dann in die Anriebsrolle legen.
6. Zum Vorspannen des Zahnriemens das Lager auf der
Distanzwelle nach unten verschieben und den Gewin-
destift festziehen. Bei richtiger Vorspannung muss sich
der Zahnriemen
2 in der Mitte unter spürbarem Ge-
gendruck ungefähr 10 mm niederdrücken lassen.
HINWEIS - Ausrichtung Transportrollen!
Nach dem Tausch des Zahnriemens muss der Abstand der
Transportrollen des Pullers zur Arbeitsplatte neu einge-
stellt werden (siehe dazu Kap. C.5.5).

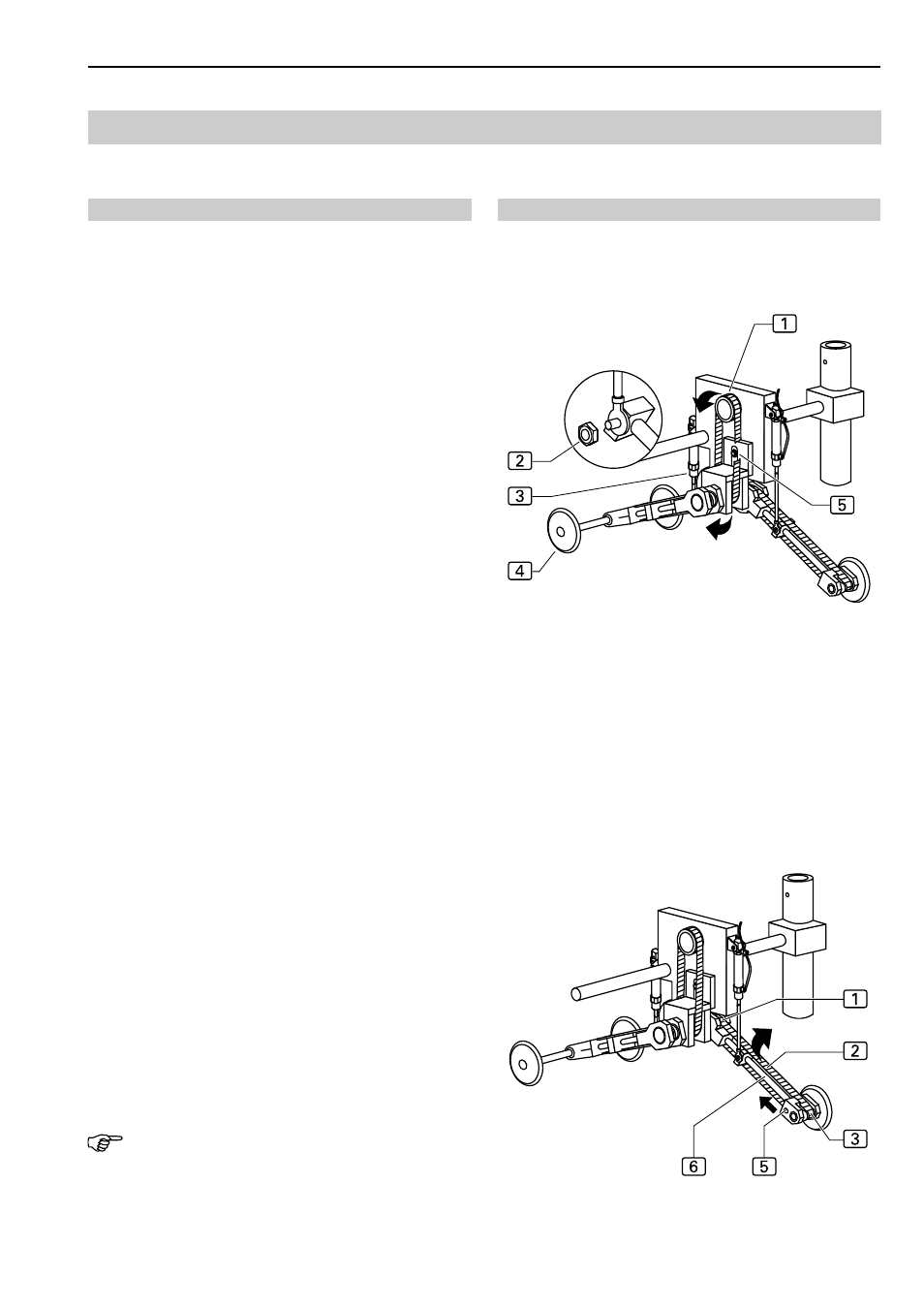

Abb. 8/9
Abb. 8
Abb. 9
