Service-Anleitung Schließnaht-Anlage 1282-4
- 20 -
Beisler Nähautomation
C.5
Instandhaltung
Automatischen Linealanschlag mit Mitnehmer ein-
stellen:

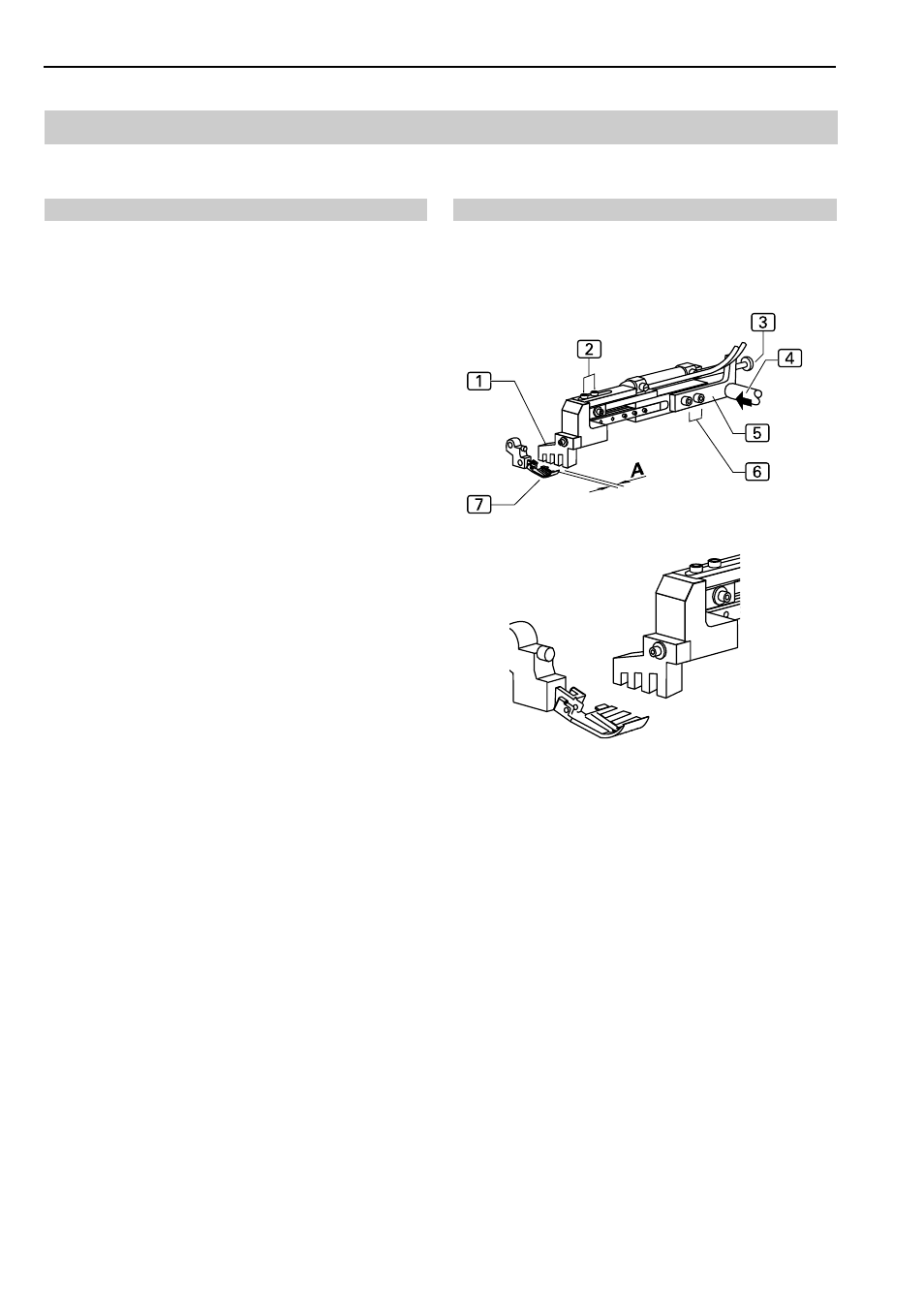

1. Abb. 16: Linealanschlag einstellen, dazu die beiden
Fixierschrauben 2 lösen.
2. Die maximale Absteppbreite/Mindestabsteppbreite
einstellen und die Fixierschrauben festziehen.
3. Um den Abstand A, (Nähfuß 7 zur Anlegefläche am
Anschlag 1 ) einzustellen, die Rändelschraube 3
drehen. Der Abstand A sollte 0,1mm bis 0,2 mm be-
tragen.
4. Abstand mit Fühllehre überprüfen und anschließend
den korrekten Abstand sichern. Die Fixierschrauben
festschrauben.
5. Nähen Startposition auf 001 mm einstellen (bisherigen
Wert unbedingt notieren, weil er in Punkt 8. benötigt
wird).
Seitliche Startposition der Konturenführung (Direktzu-
griff mit F6) so einstellen, dass die Kante des Lineal-
anschlags und die Anschlagstifte in der Konturenfüh-
rung in der vorderen Position des Linealanschlags
(OUT 19) auf einer Linie liegen.
Mitnehmerwelle
4 ausfahren (OUT 27) justieren (sie-
he Teil D, Programmieranleitung). Seitliche Stopposition
auf den Wert der Startposition einstellen.
6. Fixierschrauben des Mitnehmers 6 lösen und den
Mitnehmer bis an die Mitnehmerwelle 4 schieben.
7. Die Fixierschrauben festschrauben.
8. Linealanschlag in hintere Position fahren (OUT 19).
Seitliche Startposition vorsichtig verringern, bis der
Abstand zwischen dem Mitnehmer
5 und Mitnehmer-
welle 4 ca. 0,1 mm beträgt.
9. Den ursprünglichen Wert der Startposition wieder ein-
stellen.
Abb. 16
Abb. 16
Parameter 18
